-17-
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque
assemblage ou réglage que ce soit ou de changer les accessoires. Ces
mesures de sécurité préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.
LEVIER DE
L’INTERRUPTEUR
D’INVERSION DE MARCHE
OUVERTURES DE
VENTILATION
SÉLECTEUR
DE RAPPORT
MANDRIN
GÂCHETTE AVEC
VARIATION DE VITESSE
BOUTON À
OREILLES

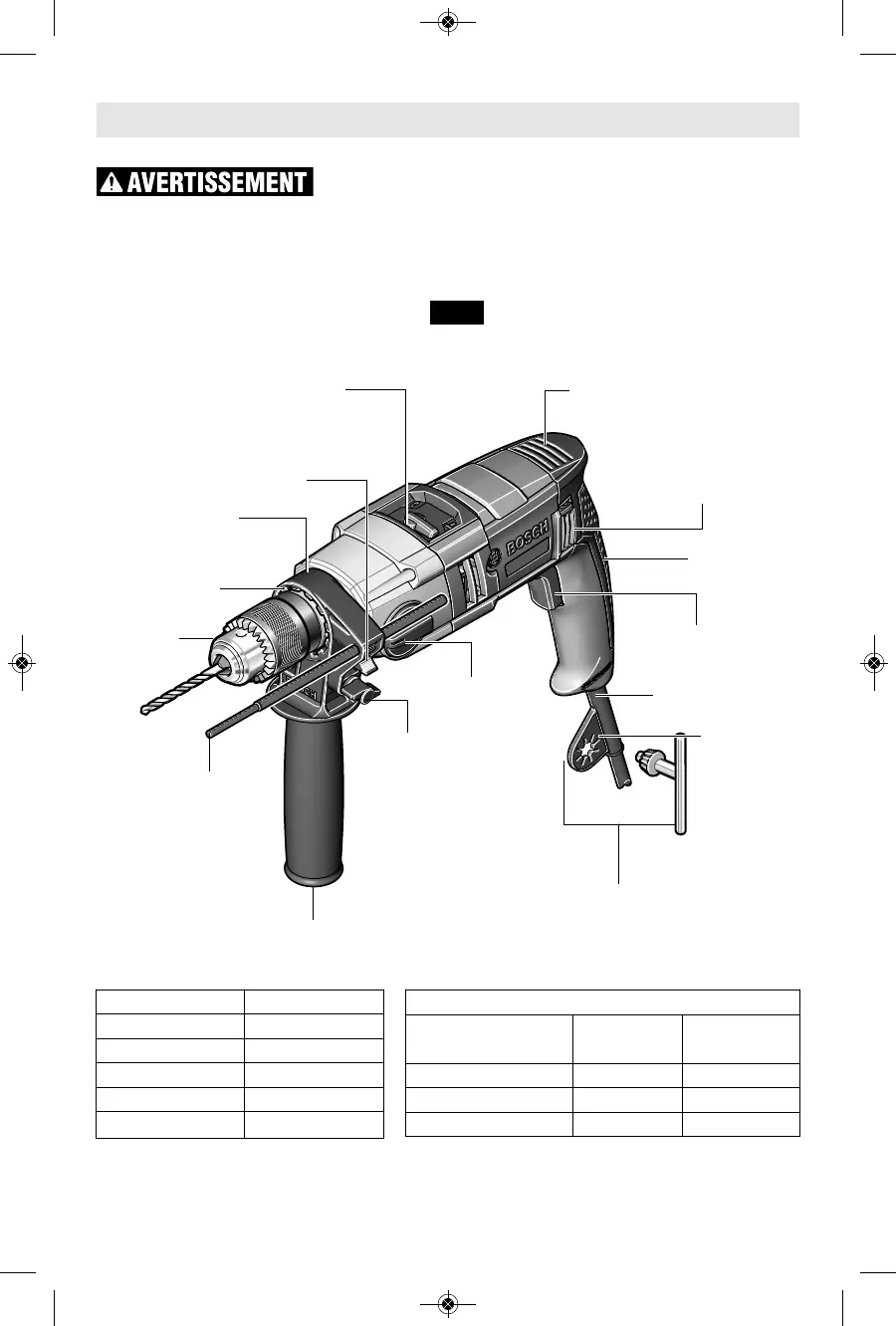

FIG. 1
CLE DE MANDRIN ET
AIRE DE RANGEMENT
INTERRUPTEUR DE SÉLECTION DE
PERCEUSE/PERCEUSE À
PERCUSSION
JAUGE DE
PROFONDEUR
POIGNÉE
AUXILIAIRE
Perceuse à percussion
POIGNÉE
CAOUTCHOUTÉE
PROTECTEUR
DE CORDON
MONTURE DU
COLLIER
DENTS DE
VERROUILLAGE
BOUTON DE BLOCAGE DE LA
BUTÉE DE PROFONDEUR
CORDON PIVOTANT
Capacités de perçage
Vitesse basse
(#1)
Vitesse élevée
(#2)
Béton / Maçonnerie 19 mm 16 mm
Acie
13 mm 6 mm
Bois
40 mm 25 mm
Numéro de modèle HD18-2
Vitesse à vide 1 n
0
0 - 1 200/mn
Vitesse à vide 2 n
0
0 - 3 200/mn
Taux de percussion 1 0 - 19 200 b/mn
Taux de percussion 2 0 - 51 200 b/mn
Dimension de mandrin 13 mm
