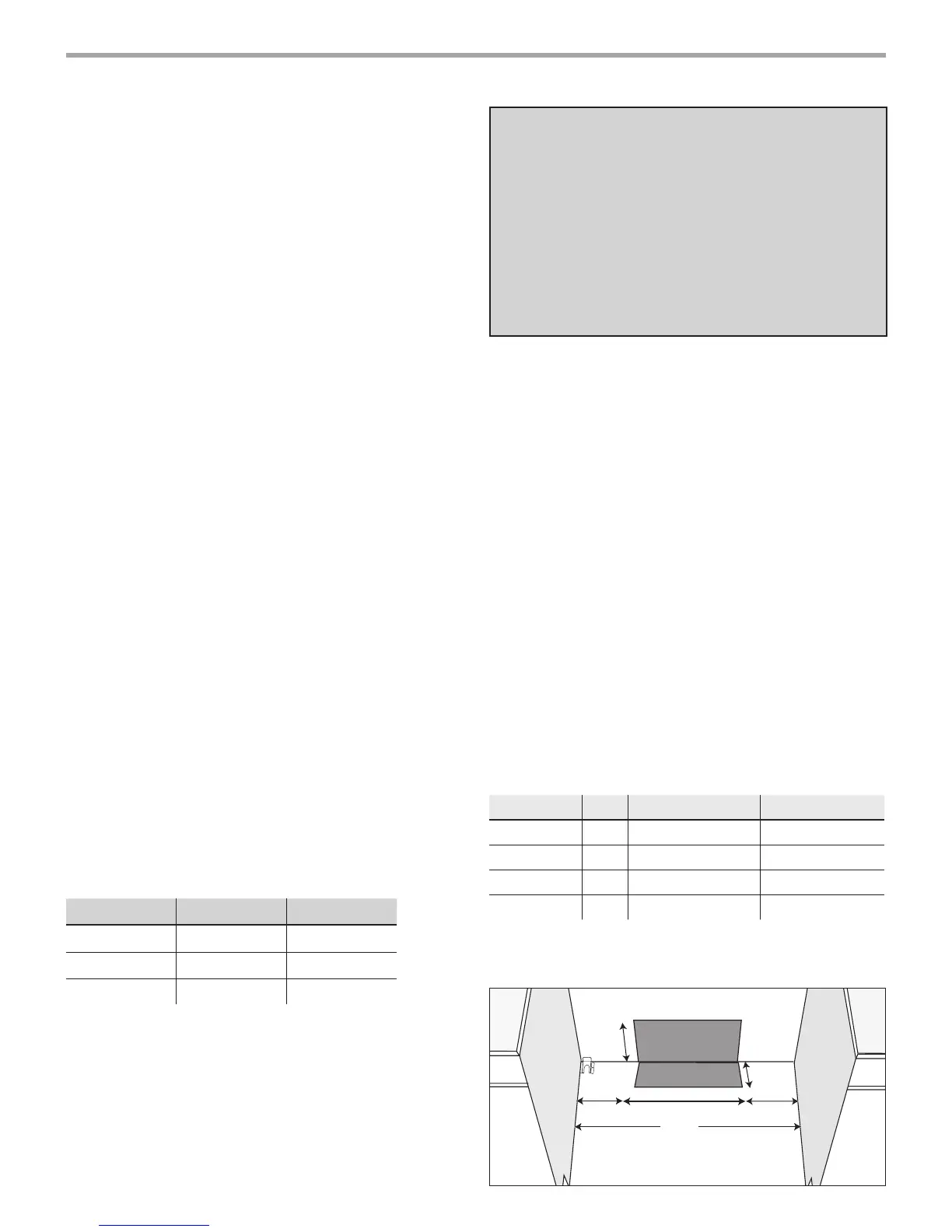

Bosch HEI7052C - Préparation

15
Pièces incluses :
• Étrier anti-bascule
• 2 vis à bois
• 2 vis à béton sans ancre
• Ruban en mousse
• Attaches de bornes (pour les installations à
câbles rigides)
Remarque : ne sont pas nécessaires pour les instal-
lations au Canada
Outils et pièces nécessaires :
• Ensemble de cordon d'alimentation de 40 ou 50 A
(en fonction du code local)
Remarque : n'est pas nécessaire pour les installa-
tions au Canada
• Ruban à mesurer
• Tournevis à tête Phillips
• Clé de 31,8 mm (1-1/4 po)
• Crayon
• Tournevis Torx T-20
• Vis (2) et ancres (2) pour l'étrier anti-bascule (le
style variera selon la ) surface de montage)
• Niveau
• Perceuse et mèche (mèche à maçonnerie de
4,8 mm ou 3/16 po pour les vis à béton)
• Eau savonneuse
• Gants et lunettes de sécurité
• Ruban adhésif (optionnel)
• Linge ou carton (optionnel, pour protéger le plancher)
Pièces supplémentaires requises pour
les installations à câbles rigides
• Câblage exible
• Clé dynamométrique
Remarque : Un ensemble de cordon d'alimentation
n'est pas requis pour les installations à câbles rigides
Informations générales
Dimensions totales
Dimension Pouces Centimètres
Hauteur 36 po 91,44 cm
Largeur 29 5/16 po 74,55 cm
Profondeur 25 5/8 po 65,09 cm
Niveau
Pour de meilleurs résultats, les armoires, les murs
et les planchers des comptoirs autour du lieu
de l'installation devraient être aussi au niveau et
d'aplomb que possible. Des variations pourraient
causer des dommages aux comptoirs et aux plan-
chers au cours de l'installation, nuire à l'intégrité de
l'étanchéité autour de la surface de cuisson et avoir
un impact négatif sur la cuisson.
Conseils :
Maintenez le tiroir-réchaud fermé avec du ruban
adhésif pour éviter qu'il s'ouvre au cours de l'ins-
tallation de l'appareil.
Au cours de l'installation, placez une partie de la
boîte ou un linge sous l'appareil pour protéger le
plancher.
Pour que l'appareil soit plus léger et facile à
manipuler, enlevez la porte (voir les instructions
dans le manuel d'utilisation et d'entretien).
Exigences concernant l'électricité
Pour plus d'informations, consultez la plaque signaléti-
que. Voir la section « Plaque signalétique du produit »
à la page 23 pour localiser la plaque.
Il est recommandé que l'appareil soit installé avec un
ensemble de cordon d'alimentation (non compris). Les
caractéristiques électriques de l'ensemble de cordon
d'alimentation devraient être au moins 120/240 volt,
30 ampères. L'ensemble de cordon d'alimentation doit
porter la mention « À utiliser avec les fours ». Utilisez
toujours un cordon d'alimentation neuf.
Remarque : Au Canada, la cuisinière est expédiée de
l’usine avec un cordon d’alimentation déjà installé.
Les appareils ont une cote jumelée pour une utilisation
avec le 120/240 VAC ou le 120/208 VAC. Consultez la
plaque signalétique pour la puissance en kW. Trouvez
la puissance en kW dans le tableau ci-dessous pour
déterminer l'intensité électrique requise.
Caractéristiques électriques
VOLTS C.A HZ PUISSANCE KW DISJONCTEUR
120/240 60 13 40 ou 50 A
1
120/240 60 13,8 40 ou 50 A
1
120/208 60 9,8 40 ou 50 A
1
120/208 60 10,4 40 ou 50 A
1
1
Varie en fonction de l'endroit. Consultez les codes locaux.
La prise électrique doit se trouver dans la zone ombragée.
Préparation
190,5 mm
(7 1/2 po)
88,9 mm
(3 1/2 po)
114,3 mm
(4 1/2 po)
114,3 mm
(4 1/2 po)
533,4 mm (21 po)
762 mm
(30 po)
