-32-

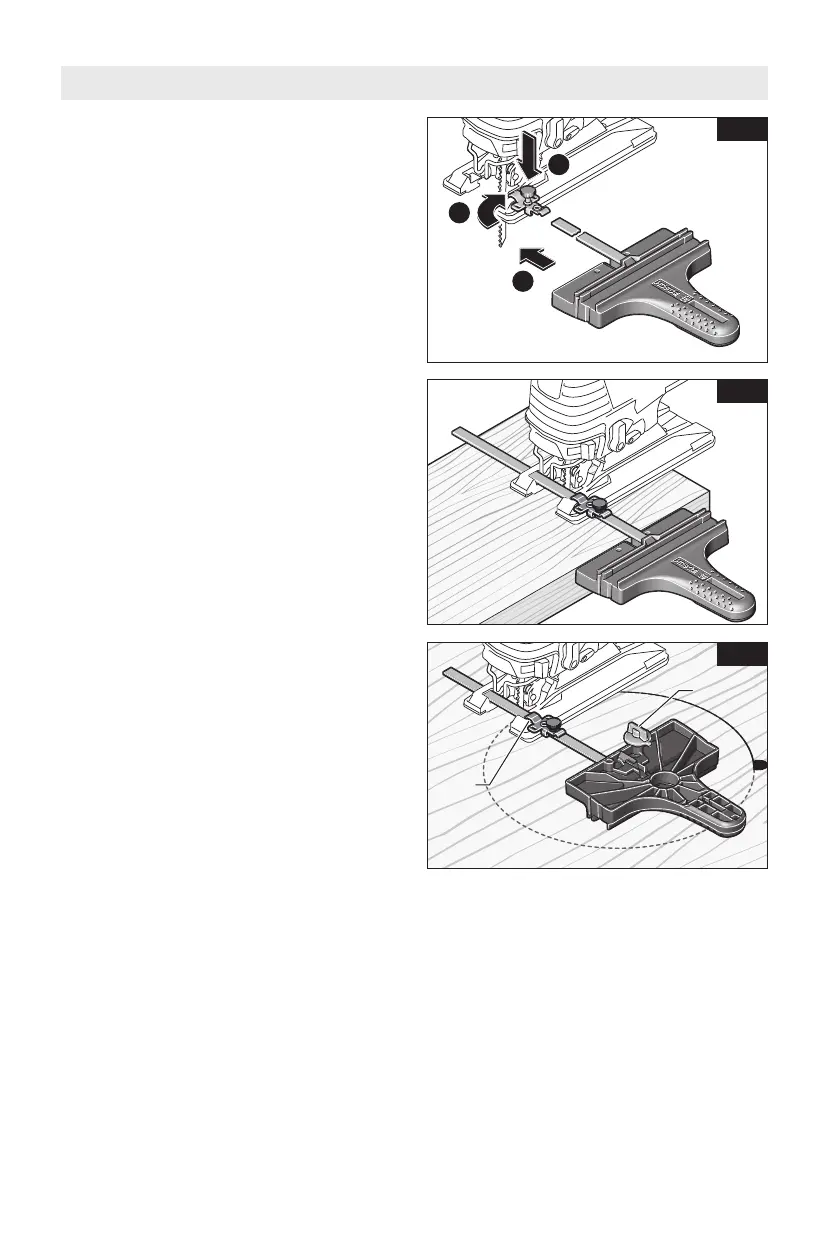

RACCORDEMENT DU GUIDE À LA
SCIE SAUTEUSE
1. Orientez la bride de fixation de la
lame de telle façon que son extrémité
appropriée puisse être lacée sur le
pied de la scie sauteuse depuis
n’importe quel côté de l’outil.
2. Insérez la barre du guide à travers
une bride de fixation, puis à travers
les fentes pratiquées dans le pied,
afin que le guide longitudinal soit
orienté correctement pour
l’application prévue, que ce soit une
coupe parallèle ou une coupe
circulaire. (Si possible, placez la
deuxième bride de fixation sur la
barre depuis le côté opposé de la
scie sauteuse.)
3. Placez le(s) bouton(s) de verrouillage
du côté approprié de la bride ou des
brides de fixation, puis serrez à fond
le(s) bouton(s) sur la bride ou les
brides de fixation (Fig. 13).
COUPE PARALLÈLE
Des coupes parallèles peuvent être
effectuées de 5/8 po (16 mm) à 6 po
(170 mm) depuis le bord de l’ouvrage.
1. La surface du guide longitudinal doit
être positionnée LE LONG de
l’ouvrage (Fig. 14).
2. Accrochez la ou les bride(s) de
fixation sur la plaque d’assise, ajustez
le guide longitudinal pour qu’il ait la
largeur désirée et placez le(s)
bouton(s) de verrouillage du côté
approprié de la ou des bride(s) de
fixation.
3. Serrez fermement le(s) bouton(s) de
verrouillage sur la ou les bride(s) de
fixation (Fig. 13).
4. Insérez la fiche de la scie sauteuse
dans la source d’alimentation, tenez
la scie fermement, comprimez la
gâchette et poussez lentement la scie
vers l’avant (Fig. 14).
COUPE CIRCULAIRE
Des coupes circulaires de 5 po (127
mm) à 16 1/2 po (420 mm) de diamètre
peuvent être effectuées.
1. Déterminez le point central du cercle
désiré.
2. Percez un trou central de 16 po (5
mm) dans l’ouvrage 7/8” (23 mm)
profondeur. (Pour plus de précision,
percez le trou en utilisant une
perceuse à colonne si cela est
possible).
3. Percez ou effectuez une coupe en
plongée près du bord du cercle,
arrêtez la scie et débranchez-la de sa
source d’alimentation.
4. Insérez la barre du guide à travers
une bride de fixation, puis à travers
les trous pratiqués dans le pied,
depuis n’importe quel côté du pied,
(Fig. 15). (Si possible, placez la
deuxième bride de fixation sur la
barre depuis le côté opposé de la
scie sauteuse.)
Consignes de fonctionnement
A
B
Fig. 14
Fig. 15
1
3
2
Fig. 13
