LED
BLUETOOTH
Funkcija
Isključeno Nema komunikacije podataka preko Bluetootha.
Treperi ze-
leno
Komunikacija podataka preko Bluetootha.
LED
DIJAGNOZA
Funkcija
Isključeno Nema komunikacije podataka s upravljačkim ure-
đajem.
Svijetli ze-
leno
Komunikacija podataka s upravljačkim uređajem.
Tipka "Recovery Mode"
i Tipka "Recovery Mode" upotrebljava se samo kako
bi se pri funkcionalnim smetnjama provelo ažuriranje
firmvera KTS 560 / 590.
Nakon pritiskanja tipke "Recovery Mode" >3 sekunde
crvenom bojom svijetli LED SMETNJA, a preko DDC-a
(Diagnostic Device Configuration) možete provesti ažu-
riranje firmvera. Nakon ažuriranja firmvera više ne smije
svijetliti LED SMETNJA.
Ako se nakon pritiska tipke "Recovery Mode" ne izvede
ažuriranje firmvera, treba izvući napajanje naponom
i USB-spojni kabel. Nakon što je napajanje naponom
ponovno utaknuto, LED SMETNJA mora biti ponovno
isključena.
3.5 Posebni pribor
Informacije o posebnom priboru poput primjerice pri-
ključnih vodova specifičnih za vozila, dodatnih mjernih
vodova i spojnih kabela, možete dobiti od Boschovog
ovlaštenog trgovca.
3.6 Rukovanje
KTS 560 / 590 mogu putem radioveze (Bluetooth) ili
USB-sučelja biti povezani s osobnim/prijenosnim raču-
nalom. U slučaju radioveze Bluetooth-USB adapter treba
utaknuti u osobno/prijenosno računalo.
i Radioveza između KTS 560 / 590 i osobnog/prijeno-
snog računala može se uspostaviti samo s Blueto-
oth-USB adapterom koji je priložen opsegu isporuke.
i Kod DCU100 / 130 / 220 s internim Bluetooth
hardverom isporučeni Bluetooth-USB adapter nije
potreban.
3.6.1 Shema priključka
459963-21_Ko
1
2
3
4
5
6
7
8
9

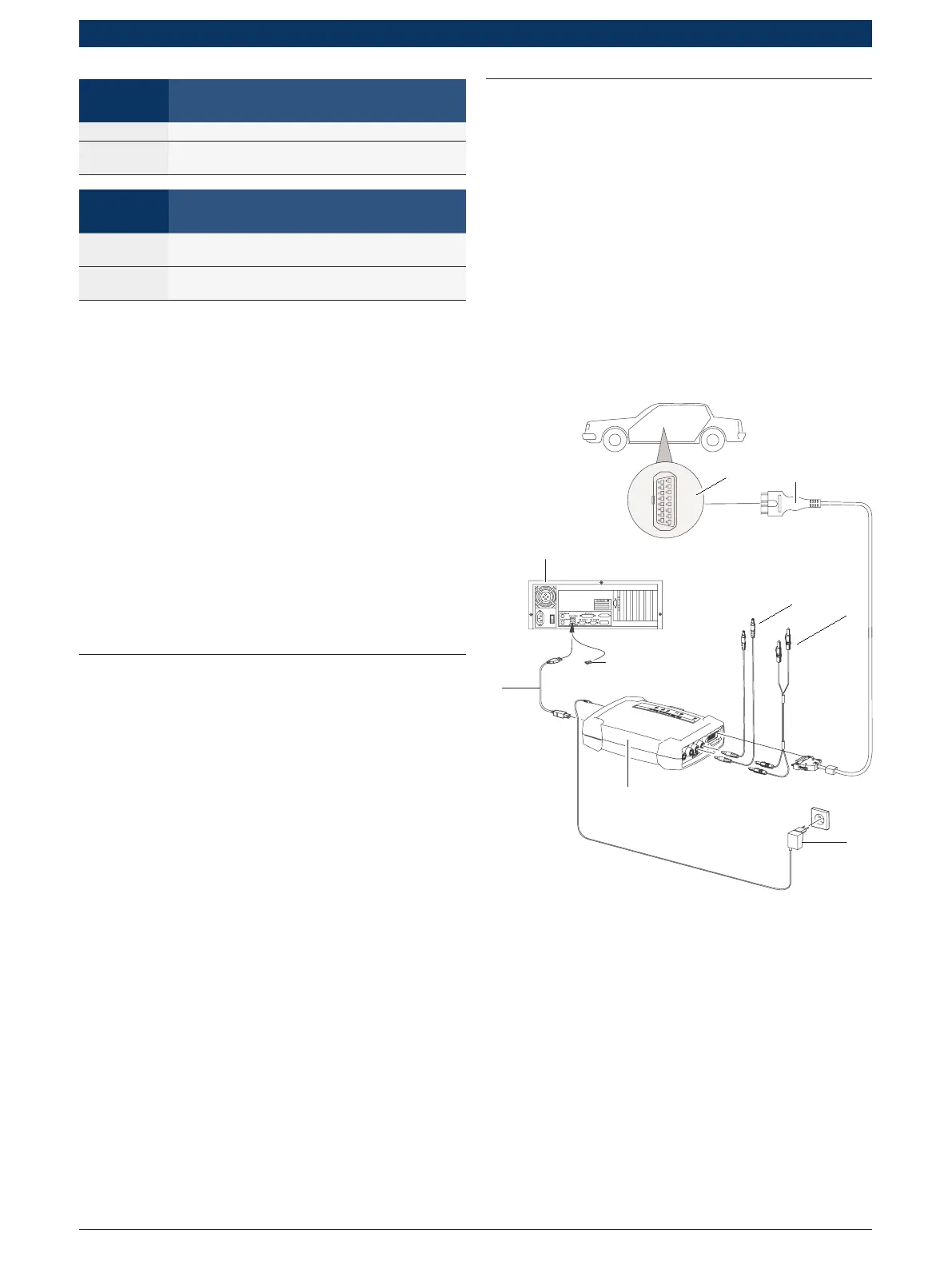

Sl. 6: Shema priključka na primjeru KTS 590
1 OBD sučelje u motornom vozilu
2 Priključni vod OBD-a
3 Mjerni vodovi
4 Mjerni vodovi (KTS 590)
5 Mrežni dio
6 KTS 590
7 USB spojni vod
8 Bluetooth-USB adapter za USB3.0
9 Osobno računalo (prijenosno računalo)
