1 689 989 223 2016-12-15| Robert Bosch GmbH
Descrição do aparelho | KTS 560 / 590 (KTS 5a Series) | 85 |
pt
3.4 Aparelho de teste do sistema
3.4.1 Painel de diagnóstico/painel de medição
459963-03_Ht
1
2
3

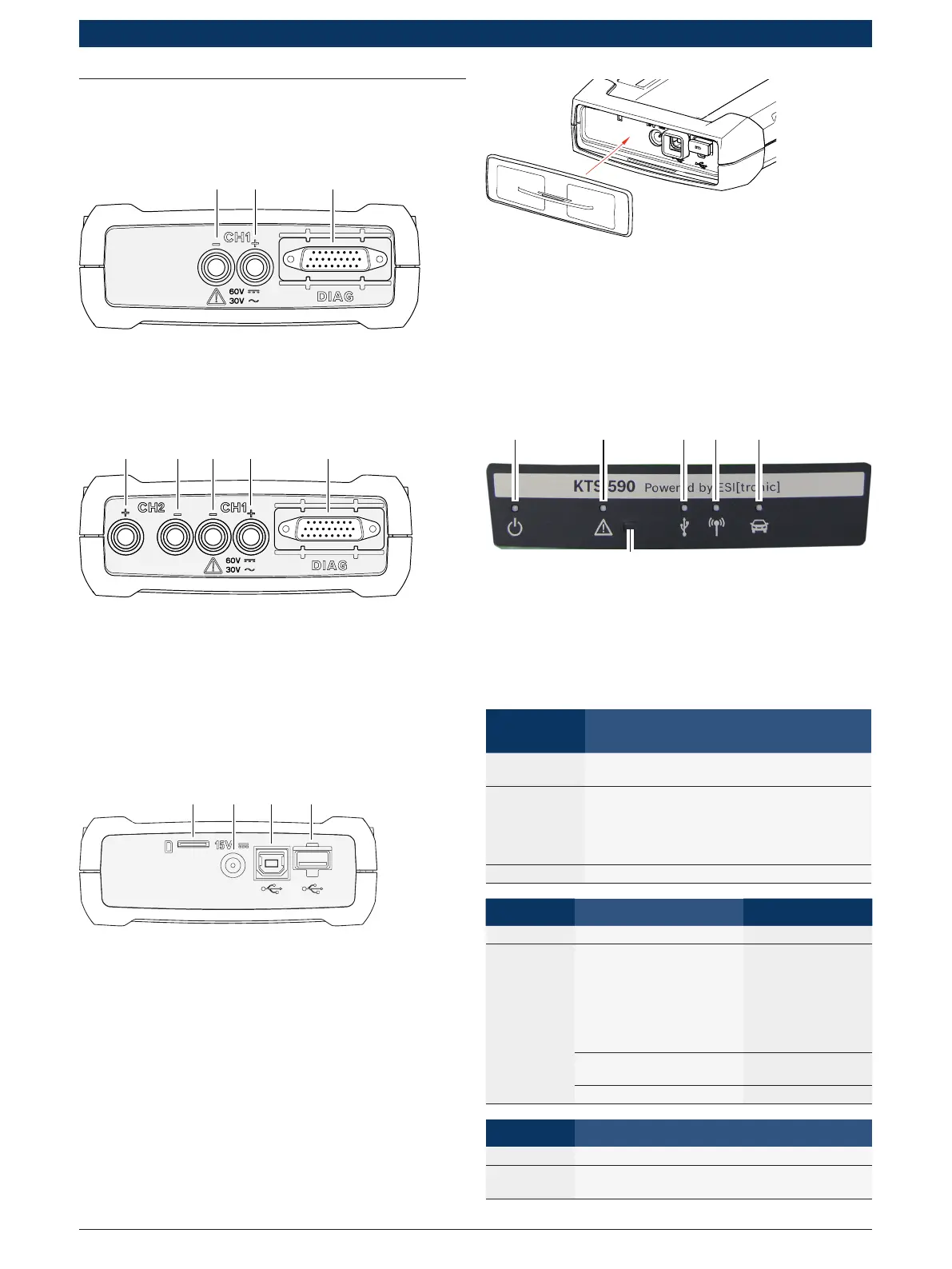

Fig. 1: Painel de diagnóstico/painel de medição KTS 560
1 Entrada de medição CH1(–), azul
2 Entrada de medição CH1(+), amarela
3 Conexão do cabo de ligação OBD (DIAG)
459963-05_Ht
1
2
3
4
5
Fig. 2: Painel de diagnóstico/painel de medição KTS 590
1 Entrada de medição CH2(+), vermelha
2 Entrada de medição CH2(–), preta
3 Entrada de medição CH1(–), azul
4 Entrada de medição CH1(+), amarela
5 Conexão do cabo de ligação OBD (DIAG)
3.4.2 Régua de terminais
459963-06_Ht
1
2
3
4
Fig. 3: Régua de terminais
1 Encaixe da placa de memória (sem função)
2 Conexão do alimentador
3 Conexão USB
4 Adaptador USB Bluetooth (conectado de fábrica)
Fig. 4: Régua de terminais com tampa de proteção
i Com a tampa de proteção inclusa no escopo de for-
necimento a régua de terminais é protegida contra
danos mecânicos, sujeira ou água.
3.4.3 Indicação de estado dos LEDs
459963-09_Ko
Fig. 5: Indicação de estado LED
1 LED LIGADO/DESLIGADO
2 LED FALHA
3 LED USB
4 LED BLUETOOTH
5 LED DIAGNOSE
6 Tecla "Recovery Mode"
LED LIGADO/
DESLIGADO
Função
Acende em
verde
O KTS 560 / 590 está operacional.
Pisca em verde O KTS 560 / 590 está conectado apenas atra-
vés do cabo de conexão USB (não há alimenta-
ção de tensão através da fonte de alimentação
ou cabo de ligação OBD). O KTS 560 / 590 não
está operacional.
Desligado Não há alimentação de tensão.
LED FALHA Função Solução
Desligado Sem falhas Nenhuma.
Acende em
vermelho
Falha no hardware/fir-
mware
Retirar o cabo de li-
gação USB e a ali-
mentação de tensão
e inseri-los nova-
mente.
Efetuar update do
firmware.
Alimentação de tensão
> 36 V
Checar a alimenta-
ção de tensão.
"Recovery Mode" ativado Executar Recovery.
LED USB Função
Desligado Sem comunicação de dados por USB.
Pisca em ver-
de
Comunicação de dados por USB.
