TIGE DE CONTRÔLE DE LA PROFONDEUR
ET TOURELLE
La tige de contrôle de la profondeur et la tourelle de
butée en profondeur sont utilisées pour contrôler la
profondeur de coupe de la façon suivante :
1. Après avoir installé la mèche, abaissez doucement le
moteur jusqu’à ce que la pointe de la mèche de la
toupie entre en contact avec la surface de niveau sur
laquelle repose la toupie. Il s’agit de la position
« zéro », à partir de laquelle de nouveaux réglages de
la profondeur pourront être réalisés de façon très
précise.
2. Pour fixer une profondeur de coupe désirée, faites
tourner la tourelle de butée en profondeur jusqu’à ce
que son repère le plus bas soit aligné avec la tige de
contrôle de la profondeur. Desserrez le bouton
d’indication de la profondeur et abaissez la tige de
contrôle de la profondeur jusqu’à ce qu’elle entre en
contact avec le repère le plus bas de la tourelle.
Faites glisser l’indicateur de profondeur jusqu’à ce
que le trait rouge indique zéro sur l’échelle de
profondeur, ce qui fait référence au point auquel la

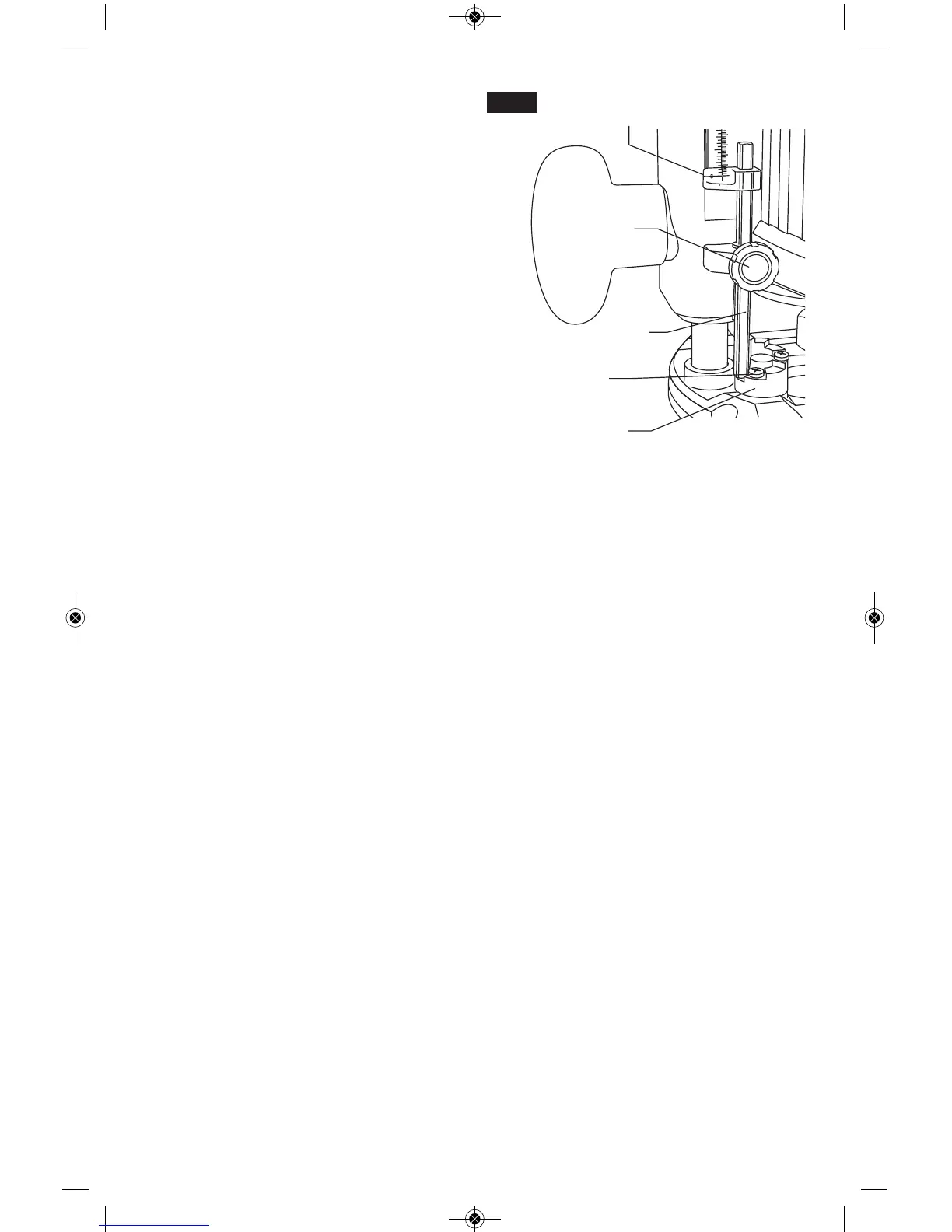

mèche effleure l’ouvrage (Fig. 10).
3. Pour fixer une profondeur de coupe désirée, faites
glisser la tige de contrôle de la profondeur jusqu’à ce
que le trait rouge d’indication de la profondeur ait
atteint la profondeur de coupe désirée, et assu -
jettissez la tige en place en serrant fermement le
bouton d’indication de la profondeur.
4. La profondeur de coupe désirée peut maintenant être
atteinte en faisant plonger la toupie jusqu’à ce que la
tige de contrôle de la profondeur entre en contact
avec la butée sélectionnée sur la tourelle.
AUTRE CONFIGURATION POSSIBLE POUR LA TIGE DE
CONTRÔLE DE LA PROFONDEUR ET LA TOURELLE
1. Il est également possible de placer un gabarit ayant
la profondeur de toupillage désirée (tel qu’une
charnière à mortaiser) sur le repère du bas de la
tourelle.
2. Ensuite, abaissez la tige de contrôle de la profondeur
jusqu’à ce qu’elle entre en contact avec le gabarit.
3. Assujettissez la tige en place en serrant fermement le
bouton d’indication de la profondeur.
4. Pour terminer, retirez le gabarit.
COUPES PROFONDES
Pour les coupes plus profondes, faites plusieurs coupes
progressivement plus profondes en commençant par le
repère le plus élevé sur la tourelle de butée en profon -
deur. Après chaque coupe, faite tourner la tourelle
jusqu’à des repères progressivement plus bas, en
fonction de la profondeur que vous désirez atteindre,
jusqu’à ce que vous ayez atteint cette profondeur
(repère le plus bas ou à plat). Les repères corres pon -
dent à des incréments de 1/8 po.
Les deux vis de réglage sont fournies pour rendre
possibles des incréments de profondeur différents de
1/8 po, ce qui vous permet de répéter facilement des
opérations à multiples passes ayant une profondeur
totale qui n’est pas un multiple de 1/8 po.
-40-
