46 | Italiano
1 609 92A 0BR | (14.10.13) Bosch Power Tools
Regolazione del flusso d’aria (vedi figura H)
– Ruotare la manopola 16 per regolare il flusso d’aria e la
pressione per il liquido da spruzzare utilizzato.
Si consiglia di iniziare con il flusso d’aria massimo.
Trasporto
La pistola a spruzzo oppure un serbatoio chiuso per il liquido
da spruzzare possono essere messi nel supporto 17 per il tra-
sporto. Grazie al dispositivo di fissaggio, la pistola a spruzzo
alloggia in modo fisso nel supporto Il liquido da spruzzare non
può fuoriuscire.
– Mettere la pistola a spruzzo sul supporto e premere contro
la resistenza fino a quando la pistola è alloggiata in modo
fisso nel supporto.
Manutenzione ed assistenza
Manutenzione e pulizia
Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.
Pulizia (vedi figure I–K)
Una pulizia corretta è il presupposto per un funzionamento
perfetto della pistola a spruzzo. In caso di pulizia non effettua-
ta oppure effettuata non correttamente non saranno ricono-
sciute richieste di garanzia.
Pulire sempre la pistola a spruzzo ed il serbatoio per il liquido
da spruzzare con il relativo diluente (solvente oppure acqua)
utilizzato per il liquido da spruzzare.
Non immergere completamente l’intera pistola a spruzzo nel
detergente.
Non pulire mai i fori della bocchetta e dell’aria della pistola a
spruzzo con oggetti metallici appuntiti.
Per la conservazione non rimettere nuovamente liquido da
spruzzare diluito nel liquido da spruzzare originale.
Pulire molto accuratamente la pistola a spruzzo se sono stati
impiegati liquidi da spruzzare dannosi per la salute.
– Spegnere l’unità di base e premere l’interruttore di coman-
do 9 della pistola a spruzzo affinché il liquido da spruzzare
possa tornare indietro nel serbatoio.
– Svitare il serbatoio 8 e svuotare il restante liquido nel con-
tenitore originario.
– Versare il diluente (solvente o acqua) nel serbatoio ed av-
vitare lo stesso alla pistola a spruzzo.
– Scuotere più volte la pistola a spruzzo.
– Accendere l’unità di base e spruzzare il diluente in una lat-
tina di materiale vuota.
– Ripetere le ultime tre operazioni fino a quando dalla pistola
a spruzzo fuoriesce diluente limpido.
– Spegnere nuovamente l’unità di base.
– Svuotare completamente il serbatoio 8.
– Controllare che il tubo montante 10 con la guarnizione del
serbatoio 13 siano liberi da liquido da spruzzare e non sia-
no danneggiati.
– Pulire esternamente il serbatoio e la pistola a spruzzo con
un panno inumidito di diluente.
– Svitare il dado a risvolto 3 ed il coperchio dell’aria 2.
–Pulire la bocchetta 11 e l’ago del polverizzatore con diluente.
Di tanto in tanto deve essere pulita anche la guarnizione della
bocchetta 12.
– Togliere la bocchetta 11 e la guarnizione della bocchetta 12.
Utilizzare eventualmente un oggetto appuntito in quando la
guarnizione della bocchetta è alloggiata saldamente sulla pi-
stola a spruzzo.
– Pulire la guarnizione della bocchetta con diluente.
– Inserire nuovamente la guarnizione della bocchetta nella
pistola a spruzzo. Prestare attenzione affinché la scanala-
tura non sia rivolta verso la pistola a spruzzo.
– Inserire la bocchetta sul corpo della pistola a spruzzo e ruo-
tarla in posizione corretta.
– Applicare il coperchio dell’aria 2 sulla bocchetta e serrarlo
saldamente con il dado a risvolto 3.
Sostituzione del filtro dell’aria (vedi figura L)
Se il filtro dell’aria è sporco, lo stesso deve essere sostituito.
– Rimuovere la copertura del filtro dell’aria 21.
– Sostituire il filtro dell’aria .
– Inserire di nuovo la copertura del filtro dell’aria.
Smaltimento del materiale
Diluenti e resti di liquidi da spruzzare devono essere smaltiti
nel rispetto dell’ambiente. Osservare le istruzioni del produt-
tore relative allo smaltimento e le norme locali per lo smalti-
mento di rifiuti speciali.
Prodotti chimici dannosi per l’ambiente non devono penetra-
re nel terreno, nell’acqua sotterranea oppure nelle acque.
Non versare mai prodotti chimici dannosi per l’ambiente nella
canalizzazione!

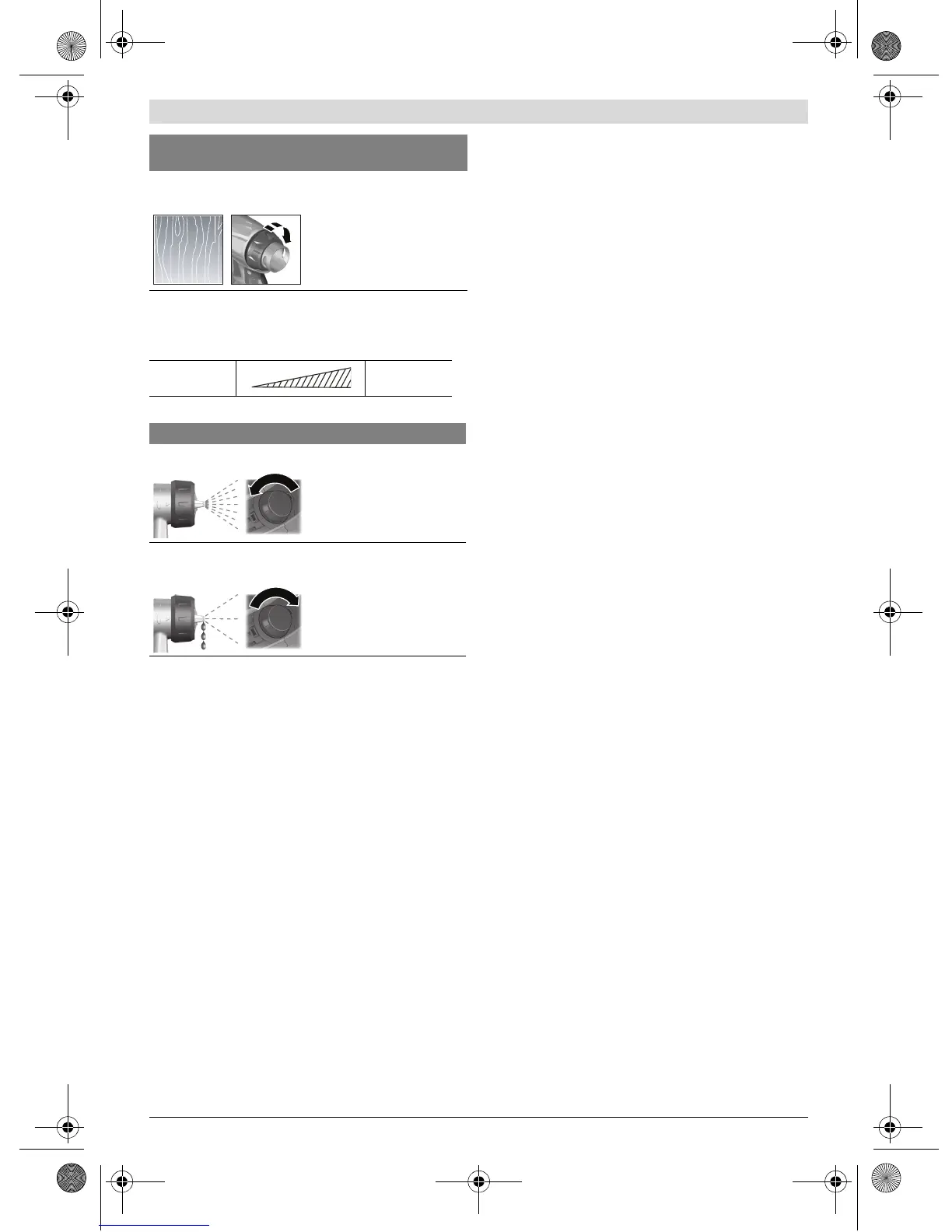

Troppo poco liquido spruzzato
sulla superficie da spruzzare:
La quantità di liquido da
spruzzare deve essere au-
mentata.
– Ruotare la rotellina di re-
golazione 5 direzione IIII.
Flusso d’aria
minimo
Flusso d’aria
massimo
Flusso d’aria Regolazione
Nebbia di colore troppo forte: Il flusso d’aria deve essere
ridotto.
– Ruotare la manopola 16
verso sinistra.
Polverizzazione troppo grosso-
lana:
Il flusso d’aria deve essere
aumentato.
– Ruotare la manopola 16
verso destra.
Quantità di liquido da spruz-
zare
Regolazione
