Español | 41
u El enchufe macho de conexión, debe ser conectado so-
lamente a un enchufe hembra de las mismas caracte-
rísticas técnicas del enchufe macho en materia.

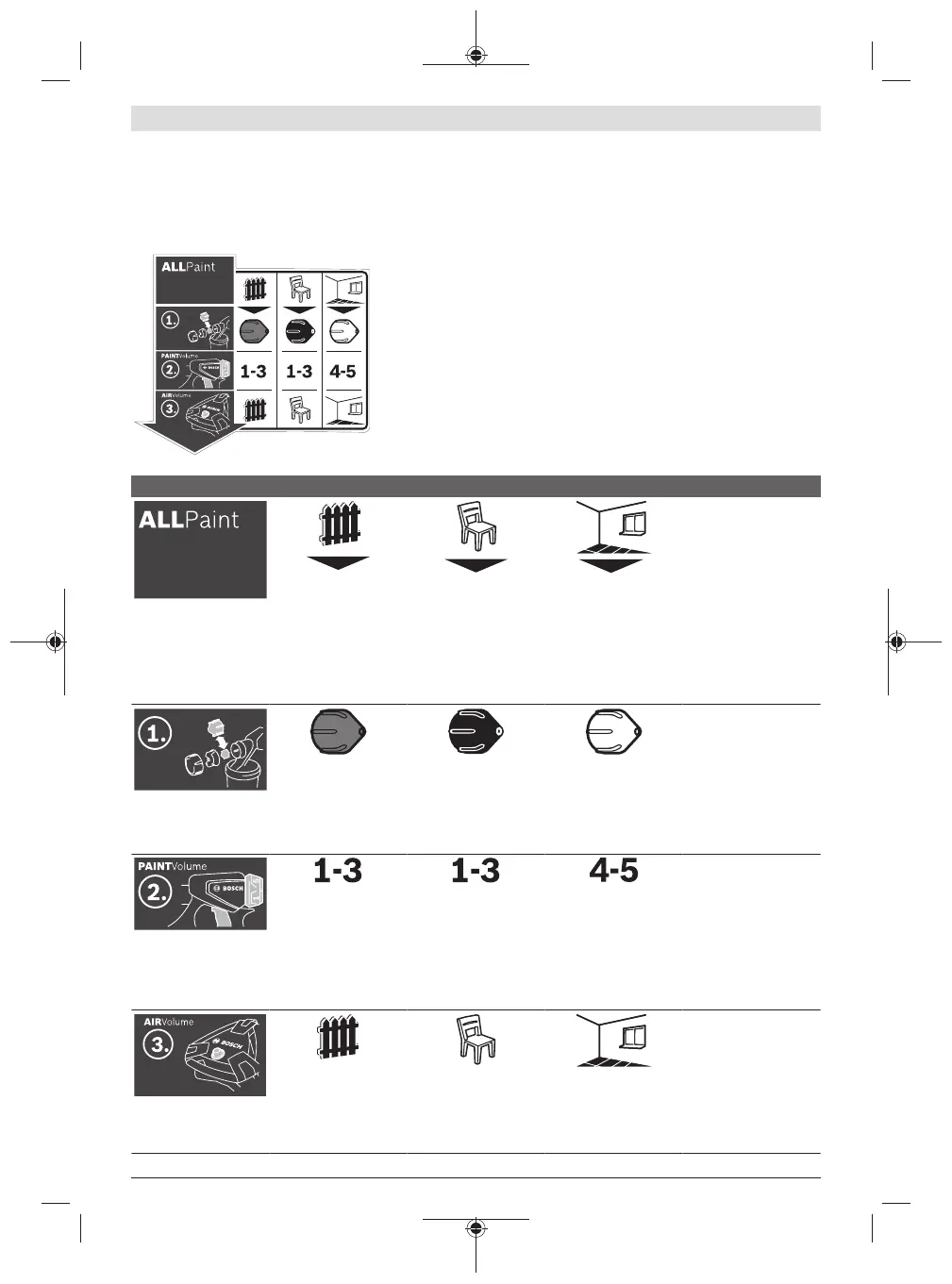

Símbolos
La etiqueta adhesiva correspondiente al manejo del sistema de pulverización
fina se encuentra en la estación base. La interpretación correcta de estos
símbolos le ayudará a manejar mejor, y de forma más segura, el sistema de
pulverización fina.
Simbología y su significado Descripción detallada
El sistema de pulveriza-
ción fina es apropiado
tanto para barnices y la-
cas como también para
pinturas para paredes.
Caso de aplicación
"madera/barniz":
Pulverizado de barnices
e imprimaciones
Caso de aplicación
"madera/laca":
Pulverizado de lacas de
color, pinturas transpa-
rentes y aceites, con
contenido de disolven-
tes y solubles en agua
Caso de aplicación
"pared":
Pulverizado de pinturas
de dispersión y látex
(ver "Utilización regla-
mentaria", Página42)
Paso 1:
Seleccionar la caperuza
de boquilla correcta
Para el caso de aplica-
ción "madera/barniz"
seleccionar la caperuza
de boquilla gris (11)
Para el caso de aplica-
ción "madera/laca" se-
leccionar la caperuza de
boquilla negra (12)
Para el caso de aplica-
ción "pared" seleccio-
nar la caperuza de bo-
quilla blanca (10)
(ver "Sustitución de la
caperuza de boquilla
(ver figurasB1–B2)",
Página43)
Paso 2:
Ajustar la cantidad de
material de pulveriza-
ción
Para el caso de aplica-
ción "madera/barniz"
ajustar el escalón 1, 2 ó
3 en la rueda de ajuste
(4)
Para el caso de aplica-
ción "madera/laca"
ajustar el escalón 1, 2 ó
3 en la rueda de ajuste
(4)
Para el caso de aplica-
ción "pared" ajustar el
escalón 4 ó 5 en la rue-
da de ajuste (4)
(ver "Ajuste de la canti-
dad de material de pul-
verización (ver figura
J)", Página45)
Paso 3:
Ajustar el caudal de aire
Ajuste del caso de apli-
cación "madera/barniz"
en la regulación del cau-
dal de aire (25)
Ajuste del caso de apli-
cación "madera/laca"
en la regulación del cau-
dal de aire (25)
Ajuste del caso de apli-
cación "pared" en la re-
gulación del caudal de
aire (25)
(ver "Ajuste del caudal
de aire (ver figura D)",
Página45)
