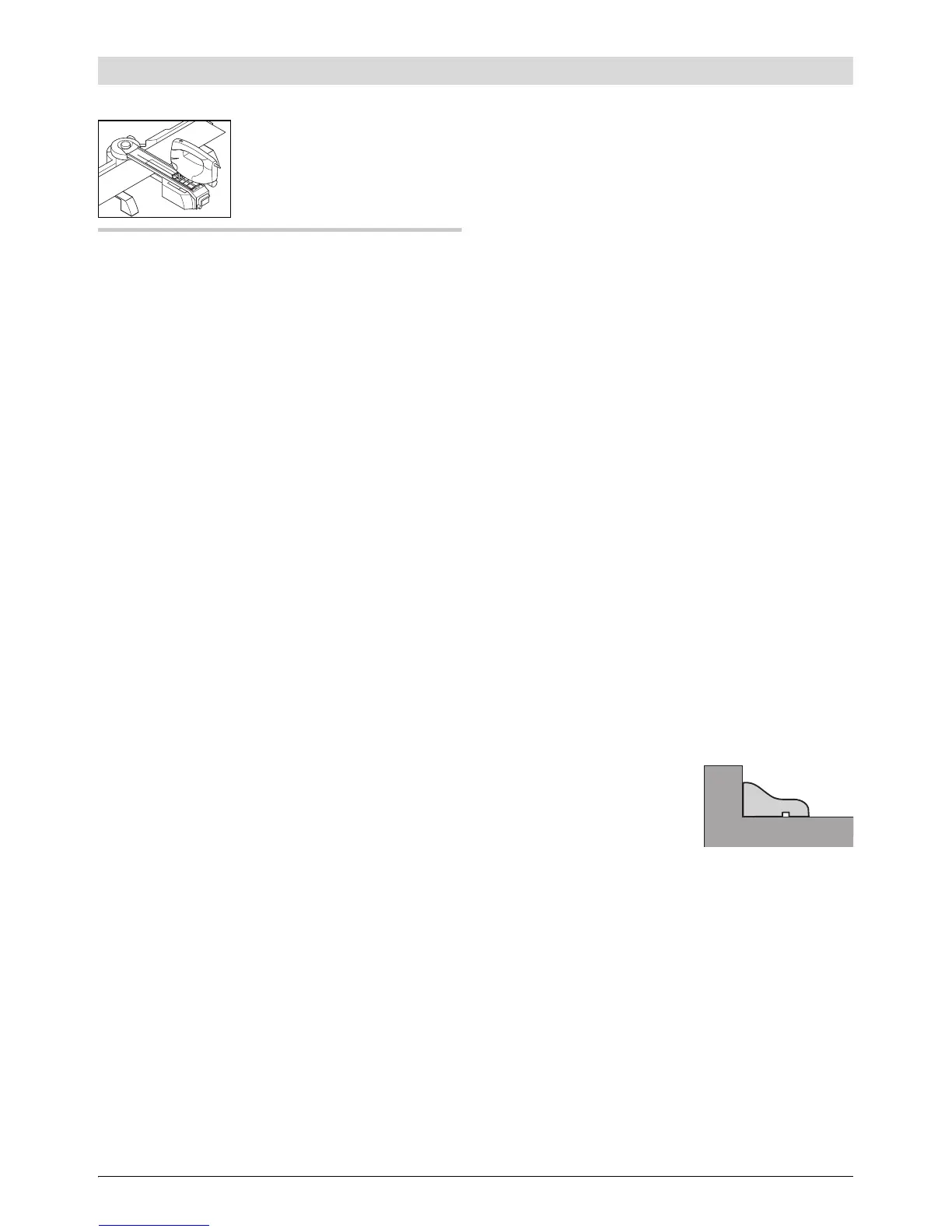

Робота
Розпилювання
Підготовка до роботи
Пиляльна станція повинна монтуватися в
залежності від мети застосування:
– Pозпилювання панелей
(напр., ламіната)
– Pозпилювання профілів
(напр., плінтусних рейок)
З’єднання гвинтами непотрібне.
Панелі (поперечне розпилювання)
(див. мал. A1–A3)
– Вставте подовжувачі опор 6 ліворуч та
праворуч в базовий вузол 1.
– Вставте допоміжні опори 7 в залежності від
довжини заготовки у внутрішню або
зовнішню напрямну подовжувачів опор.
– Послабте ручку фіксації 3, повернувши її
декілька разів.
– Поверніть важіль 10 вліво для фіксації
напрямної планки та підніміть напрямну
планку 4 угору.
– Позначте на заготовці необхідну лінію
розпилювання.
– Прикладіть заготовку лицьовим боком вниз
в горизонтальному положенні до упора
базового вузла 1.
– Опустіть напрямну планку та вирівняйте
лінію розпилювання заготовки по позначці
11.
– Зафіксуйте напрямну планку 4 за
допомогою важеля 10.
– Міцно закрутіть ручку фіксації 3.
Панелі (горизонтальний кут розпилювання)
(див.мал.B)
Горизонтальний кут розпилювання можна
встановлювати в діапазоні від 45° (ліворуч) до
45° (праворуч).
– Послабте ручку фіксації 12.
– Повертайте напрямну планку 4 ліворуч або
праворуч, поки індикатор кута 13 не
покаже необхідний кут розпилювання.
– Знову затягніть ручку фіксації 12.
Для швидкого та точного настроювання
стандартних кутів напрямна планка входить в
зачеплення на куті 0° і 45°.
– Наступні робочі операції див. «Панелі
(поперечне розпилювання)» на стор. 153.
Профілі (вертикальний кут розпилювання)
(див.мал.C1–C3)
– Вставте подовжувачі опор 6 ліворуч та
праворуч в передній частині перемички 8.
– Відкиньте червоний кінцевий упор 9 назад
на 180°.
– Послабте ручку фіксації 3, повернувши її
декілька разів.
– Поверніть важіль 10 вліво для фіксації
напрямної планки та підніміть напрямну
планку 4 угору.
– Позначте на заготовці необхідну лінію
розпилювання.
– Покладіть заготовку в
горизонтальному
положенні на упор
подовжувачів опор 6.
– Опустіть напрямну
планку та вирівняйте лінію розпилювання
заготовки по позначці 11.
– Зафіксуйте напрямну планку 4 за
допомогою важеля 10.
– Міцно закрутіть ручку фіксації 3.
– Настройте опорну плиту електролобзика
відповідно до необхідного кута.
Вказівки щодо настроювання Ви знайдете в
інструкції з експлуатації електролобзика.
Вказівка: Червоний, відкинутий назад
кінцевий упор 9 слугує упором для опорної
плити електроінструменту.
