Operación
Serrado
Preparativos para el trabajo
El ensamble de la estación de corte deberá rea-
lizarse de acuerdo a la aplicación correspon-
diente:
– Serrado de paneles
(p. ej. laminados)
– Serrado de perfiles
(p. ej. molduras)
No es necesario atornillar ninguna pieza.
Paneles (corte transversal)
(ver figuras A1–A3)
– Acople los prolongadores del apoyo 6 a los
lados izquierdo y derecho de la unidad base
1.
– Dependiendo de la longitud que tenga la pie-
za inserte los apoyos adicionales en la guía
interior o exterior de los prolongadores del
apoyo 7.
– Afloje un par de vueltas el botón de enclava-
miento 3.
– Gire a izquierdas la palanca 10 que se encar-
ga de enclavar el carril guía 4 y abata el mis-
mo hacia arriba.
– Trace la línea de corte deseada sobre la pieza
de trabajo.
– Coloque la pieza de trabajo plana, sobre la
cara vista, y asiente lateralmente la pieza
contra el tope de la unidad base 1.
– Abata hacia abajo el carril guía y haga coinci-
dir la línea de corte trazada sobre la pieza
con la marca 11.
– Asegure el carril guía 4 con la palanca 10.
– Apriete firmemente el botón de enclavamien-
to 3.
Paneles (corte a inglete horizontal)
(ver figura B)
El ángulo de inglete horizontal puede ajustarse
dentro de un margen de 45° (hacia la izquierda)
a 45° (hacia la derecha).
– Afloje el botón de enclavamiento 12.
– Gire el carril guía 4 hacia la izquierda o dere-
cha hasta conseguir que el indicador de án-
gulos 13 coincida con el ángulo de inglete de-
seado.
– Apriete el mango de bloqueo 12.
El carril guía lleva unas muescas que lo permiten
ajustar de forma rápida y fiable a los ángulos es-
tándar de 0° y 45°.
– Siga los demás pasos de trabajo según apar-
tado “Paneles (corte transversal)” en
página 35.
Perfiles (corte a inglete vertical)
(ver figuras C1–C3)
– Acople los prolongadores del apoyo 6 a los
lados izquierdo y derecho en la parte anterior
del puente 8.
– Abata hacia atrás 180° el tope final rojo 9.
– Afloje un par de vueltas el botón de enclava-
miento 3.
– Gire a izquierdas la palanca 10 que se encar-
ga de enclavar el carril guía 4 y abata el mis-
mo hacia arriba.
– Trace la línea de corte deseada sobre la pieza
de trabajo.

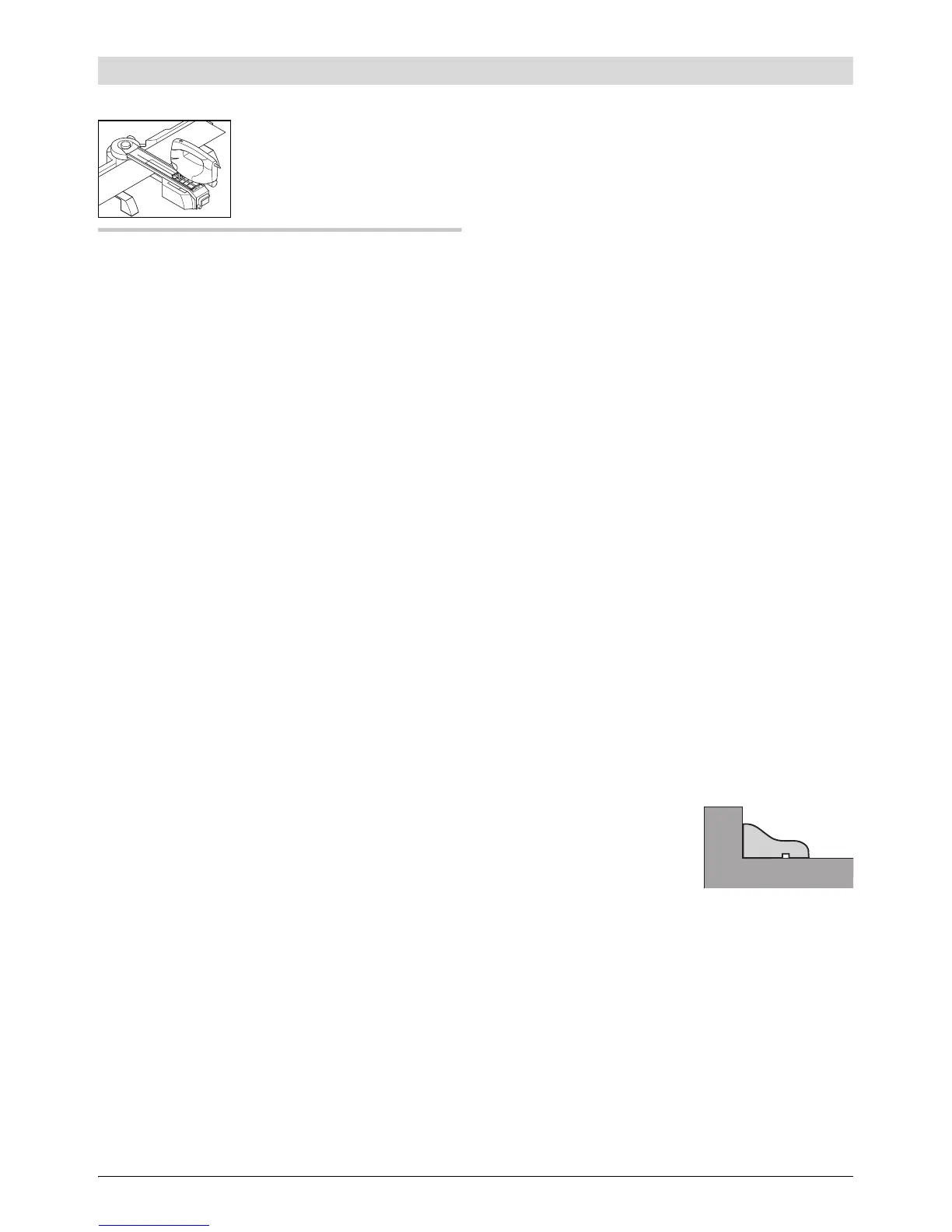

– Coloque plana la pie-
za de trabajo y asién-
tela contra el tope
de los prolongado-
res del apoyo 6.
– Abata hacia abajo el carril guía y haga coinci-
dir la línea de corte trazada sobre la pieza
con la marca 11.
– Asegure el carril guía 4 con la palanca 10.
– Apriete firmemente el botón de enclavamien-
to 3.
– Ajuste la placa base de la sierra de calar al
ángulo deseado.
Indicaciones al respecto las encontrará en
las instrucciones de manejo de la sierra de
calar.
