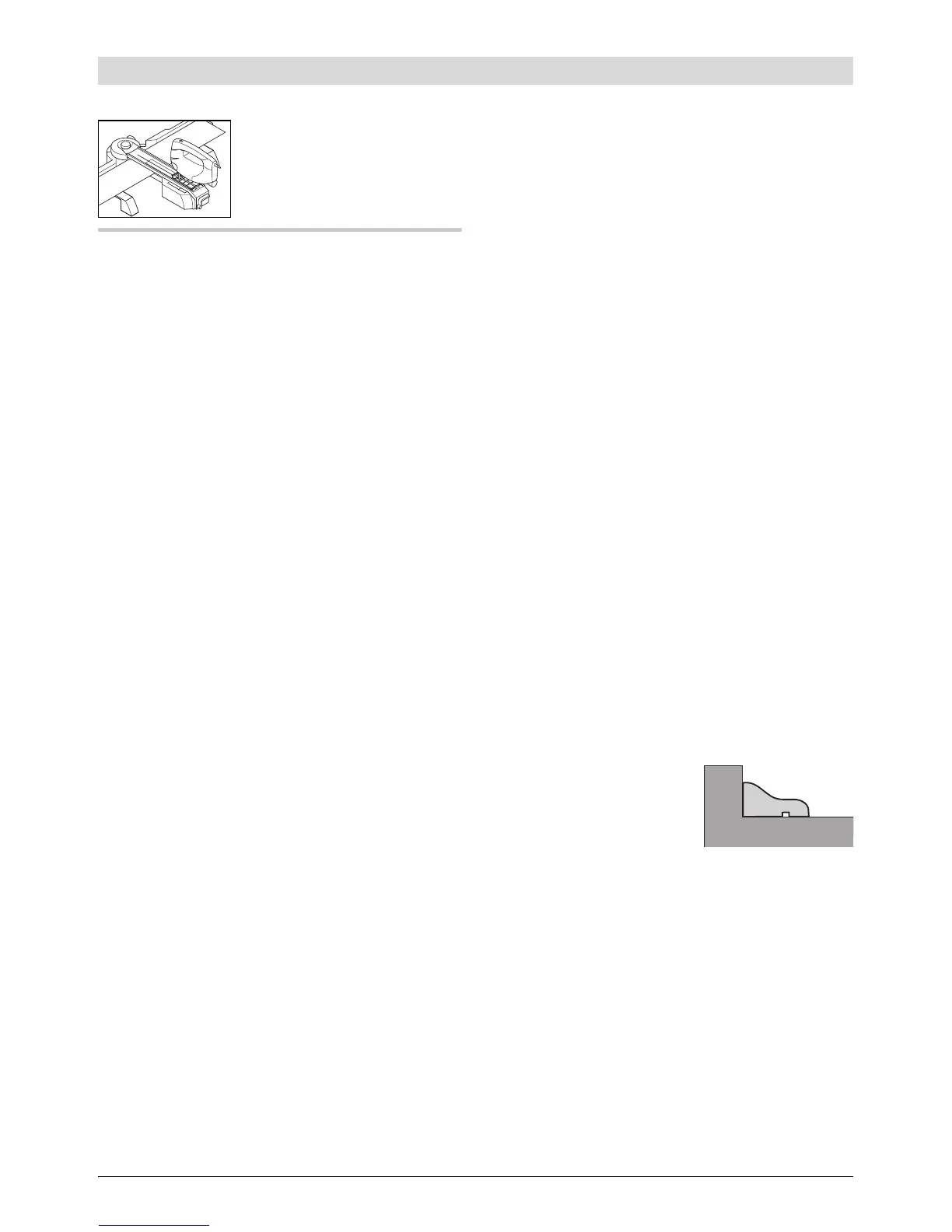

Funcionamento
Serrar
Preparação de trabalho
A estação de serra deve ser montada de acordo
com as diversas aplicações:
– Serrar painéis
(p. ex. laminados)
– Serrar perfís
(p. ex. roda-pés)
Não é necessário aparafusar.
Painéis (corte transversal)
(veja figuras A1–A3)
– Encaixar os alongamentos da base 6 na es-
querda e na direita da unidade de base 1.
– Encaixar as bases adicionais 7 no guia interi-
or e exterior do alongamento da base, depen-
dendo do comprimento da peça a ser traba-
lhada.
– Soltar o manípulo de fixação 3 com algumas
voltas.
– Girar a alavanca 10 para o travamento do car-
ril de guia para a esquerda e bascular o carril
de guia 4 para cima.
– Marcar, na peça a ser trabalhada, a linha de
corte desejada.
– Colocar a peça a ser trabalhada, com o lado
visível para baixo, encostada de forma plana
ao limitador da unidade de base 1.
– Bascular o carril de guia para baixo e alinhar
a peça a ser trabalhada à marcação 11 com a
linha de corte.
– Travar o carril de guia 4 com a alavanca 10.
– Apertar o manípulo de fixação 3.
Painéis (corte de meia-esquadria horizontal)
(veja figura B)
O ângulo de meia-esquadria horizontal pode ser
ajustado numa faixa de 45° (na esquerda) a 45°
(na direita).
– Soltar o manípulo de fixação 12.
– Girar o carril de guia 4 para a esquerda ou di-
reita, até o indicador de ângulo 13 indicar o
ângulo de meia-esquadria desejado.
– Reapertar o manípulo de fixação 12.
Para um ajuste rápido e preciso de ângulos pa-
drões, o carril de guia trava a 0° e 45°.
– A respeito de outros passos de trabalho, veja
“Painéis (corte transversal)” na página 43.
Perfis (corte de meia-esquadria vertical)
(veja figuras C1–C3)
– Encaixar os alongamentos da base 6 na es-
querda e na direita da posição dianteira da
ponte 8.
– Bascular o batente vermelho 9 180° para
trás.
– Soltar o manípulo de fixação 3 com algumas
voltas.
– Girar a alavanca 10 para o travamento do car-
ril de guia para a esquerda e bascular o carril
de guia 4 para cima.
– Marcar, na peça a ser trabalhada, a linha de
corte desejada.
– Colocar a peça a ser
trabalhada encosta-
da de forma plana ao
limitador do alonga-
mento da base 6.
– Bascular o carril de guia para baixo e alinhar
a peça a ser trabalhada à marcação 11 com a
linha de corte.
– Travar o carril de guia 4 com a alavanca 10.
– Apertar o manípulo de fixação 3.
– Ajustar a placa de base da serra vertical de
acordo com o ângulo desejado.
Indicações para o ajuste encontram-se na
instrução de serviço da serra vertical.
Nota: O batente vermelho 9 basculado para trás
serve como limitador da placa de base da ferra-
menta eléctrica.
