46 | Português
1 609 929 W68 | (3.3.10) Bosch Power Tools
Funcionamento

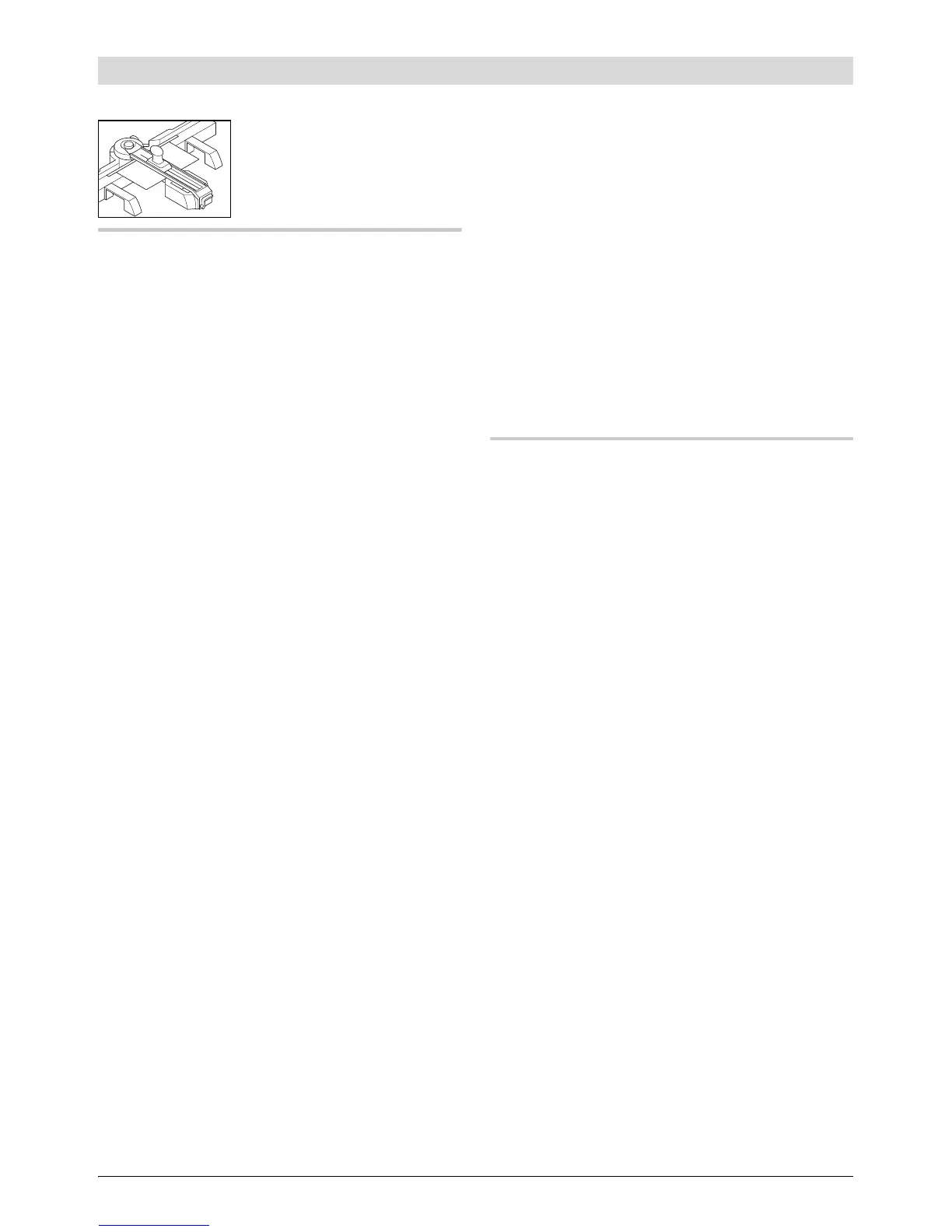

Cortar ladrilhos
Preparação de trabalho
Se a estação de serrar for aplicada para cortar
ladrilhos, deverá ser utilizado o conjunto adicio-
nal PTC 1.
O esbarro 15 é fornecido dobrado em duas par-
tes.
– Antes da utilização deverá encaixar as duas
partes do esbarro 15 de modo que ele não
possa ser mais separado em duas partes.
Corte longitudinal (veja figuras F1–F3)
– Soltar o manípulo de fixação 3 com algumas
voltas.
– Girar a alavanca 10 para o travamento do car-
ril de guia para a esquerda e bascular o carril
de guia 4 para cima.
– Colocar o esbarro 15 no centro da ranhura da
ponte 8 e empurrá-lo até estar alinhado à uni-
dade de base 1.
– Marcar, na peça a ser trabalhada, a linha de
corte desejada.
– Colocar a peça a ser trabalhada, com o lado
visível para cima, encostada de forma plana
ao esbarro 15.
– Bascular o carril de guia 4 para baixo e ali-
nhar a peça a ser trabalhada à escala do es-
barro 15 com a linha de corte.
– Premir o carril de guia 4 para baixo, com a
mão chata, na área da peça a ser trabalhada.
– Apertar o manípulo de fixação 3.
– Travar o carril de guia 4 com a alavanca 10.
Corte diagonal (veja figura G)
O ângulo de meia-esquadria horizontal pode ser
ajustado numa faixa de 45° (na esquerda) a 45°
(na direita).
– Soltar o manípulo de fixação 12.
– Girar o carril de guia 4 para a esquerda ou di-
reita, até o indicador de ângulo 13 indicar o
ângulo de meia-esquadria desejado.
– Reapertar o manípulo de fixação 12.
Para um ajuste rápido e preciso de ângulos pa-
drões, o carril de guia trava a 0° e 45°.
– A respeito de outros passos de trabalho, veja
“Corte longitudinal” na página 46.
Indicações de trabalho
Cortar ladrilhos (veja figuras H1–H3)
– Colocar o cortador de ladrilhos 14 na fenda
de serrar do carril de guia 4 sobre o esbarro
15.
A seta sobre o cortador de ladrilhos deve
mostrar para o operador.
– Puxar o cortador de ladrilhos 14, com pres-
são uniforme, sobre todo ladrilho.
– Remover o cortador de ladrilhos 14 do carril
de guia 4.
– Girar a alavanca 10 para o travamento do car-
ril de guia para a esquerda e bascular o carril
de guia 4 para cima.
– Colocar o cone britador 16 sobre uma super-
fície firme.
Colocar o ladrilho sobre o cone britador, de
modo que o cone britador esteja posiciona-
do sob a linha de corte e nas bordas do ladri-
lho.
Em cortes diagonais o cone britador deveria
ser posicionado sob a linha de corte e um
pouco mais para dentro.
– Premir simultaneamente, com as duas emi-
nências das mãos, sobre os lados exteriores
do ladrilho até ele partir.
