Nederlands | 59
Bosch Power Tools 1 609 929 W68 | (3.3.10)

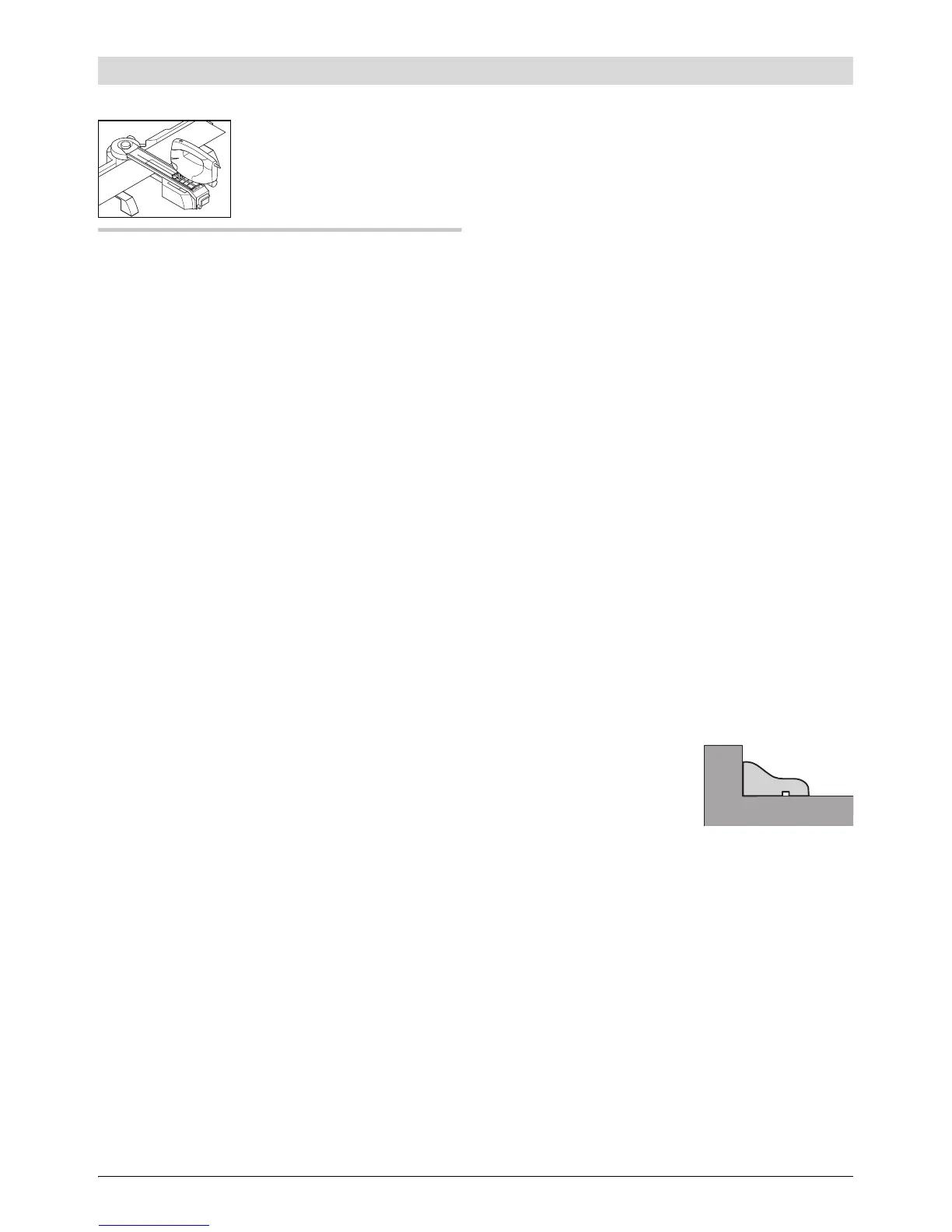

Gebruik
Zagen
Werkvoorbereiding
Het zaagstation moet afhankelijk van de ver-
schillende toepassingen in elkaar worden gezet:
– Zagen van panelen
(bijv. laminaat)
– Zagen van profielen
(bijv. vloerplinten)
Vastschroeven is niet toegestaan.
Panelen (afkorten) (zie afbeeldingen A1–A3)
– Steek de steunverlengingen 6 links en rechts
van de basiseenheid 1.
– Steek de extra steunen 7 afhankelijk van de
lengte van het werkstuk in de binnenste of
buitenste geleiding van de steunverlengin-
gen.
– Draai de vastzetknop 3 met enkele slagen
los.
– Draai de hendel 10 voor de vergrendeling van
de geleidingsrail naar links en klap de gelei-
dingsrail 4 omhoog.
– Markeer de gewenste zaaglijn op het werk-
stuk.
– Leg het werkstuk met de zichtbare zijde om-
laag plat liggend tegen de aanslag van de ba-
siseenheid 1.
– Klap de geleidingsrail omlaag en stel het
werkstuk met de zaaglijn langs de markering
11 af.
– Vergrendel de geleidingsrail 4 met de hendel
10.
– Draai de vastzetknop 3 vast.
Panelen (horizontaal verstek zagen)
(zie afbeelding B)
De horizontale verstekhoek kan in een bereik
van 45° (linkerzijde) tot 45° (rechterzijde) wor-
den ingesteld.
– Draai de vastzetknop 12 los.
– Draai de geleidingsrail 4 naar links of naar
rechts tot de hoekaanduiding 13 de gewens-
te verstekhoek weergeeft.
– Draai de vastzetknop 12 weer vast.
Voor het snel en nauwkeurig instellen van stan-
daardhoeken klikt de geleidingsrail bij 0° en 45°
vast.
– Zie voor overige stappen
„Panelen (afkorten)” op pagina 59.
Profielen (verticaal verstek zagen)
(zie afbeeldingen C1–C3)
– Steek de steunverlengingen 6 links en rechts
van de voorste positie van de brug 8.
– Klap de rode eindstop 9 180° naar achteren.
– Draai de vastzetknop 3 met enkele slagen
los.
– Draai de hendel 10 voor de vergrendeling van
de geleidingsrail naar links en klap de gelei-
dingsrail 4 omhoog.
– Markeer de gewenste zaaglijn op het werk-
stuk.
– Leg het werkstuk
plat liggend tegen de
aanslag van de
steunverlengingen 6.
– Klap de geleidings-
rail omlaag en stel het werkstuk met de zaag-
lijn langs de markering 11 af.
– Vergrendel de geleidingsrail 4 met de hendel
10.
– Draai de vastzetknop 3 vast.
– Stel de voetplaat van de decoupeerzaag vol-
gens de gewenste hoek in.
Aanwijzingen voor het instellen vindt u in de
gebruiksaanwijzing van de decoupeerzaag.
Opmerking: De rode naar achteren geklapte
eindstop 9 dient als aanslag voor de voetplaat
van het elektrische gereedschap.
