Brug
Savning
Arbejdsforberedelse
Savestationen skal samles afhængigt af de for-
skellige anvendelser:
– Savning af paneler
(f. eks. laminat)
– Savning af profiler
(f. eks. sokkellister)
En sammenskruning er ikke nødvendig.
Paneler (tværsnit) (se Fig. A1–A3)
– Stik underlagsforlængelserne 6 ind i basisen-
heden til højre og venstre 1.
– Stik de ekstra underlag 7 ind i den indvendi-
ge eller udvendige føring på underlagsfor-
længelserne afhængigt af emnets længde.
– Løsne justeringsknoppen 3 med få omdrej-
ninger.
– Drej armen 10 til fastlåsning af styreskinnen
til venstre og klap styreskinnen 4 opad.
– Markér den ønskede snitlinje på emnet.
– Anbring den synlige side på emnet nedad
mod basisenhedens anslag, så det ligger
fladt 1.
– Klap styreskinnen ned og justér emnet med
snitlinjen på markeringen 11.
– Fastlås føringsskinnen 4 med armen 10.
– Drej justeringsknoppen 3 fast.
Paneler (vandret geringssnit) (se Fig. B)
Den vandrette geringsvinkel kan indstilles i et
område på 45° (venstre side) til 45° (højre si-
de).
– Løsne justeringsknoppen 12.
– Drej styreskinnen 4 til højre eller venstre, til
vinkelviseren 13 viser den ønskede gerings-
vinkel.
– Spænd knoppen 12 igen.
Til hurtig og præcis indstilling af standardvinkler
falder styreskinnen i ved 0° og 45°.
– Yderligere arbejdsskridt se
„Paneler (tværsnit)“ på side 67.

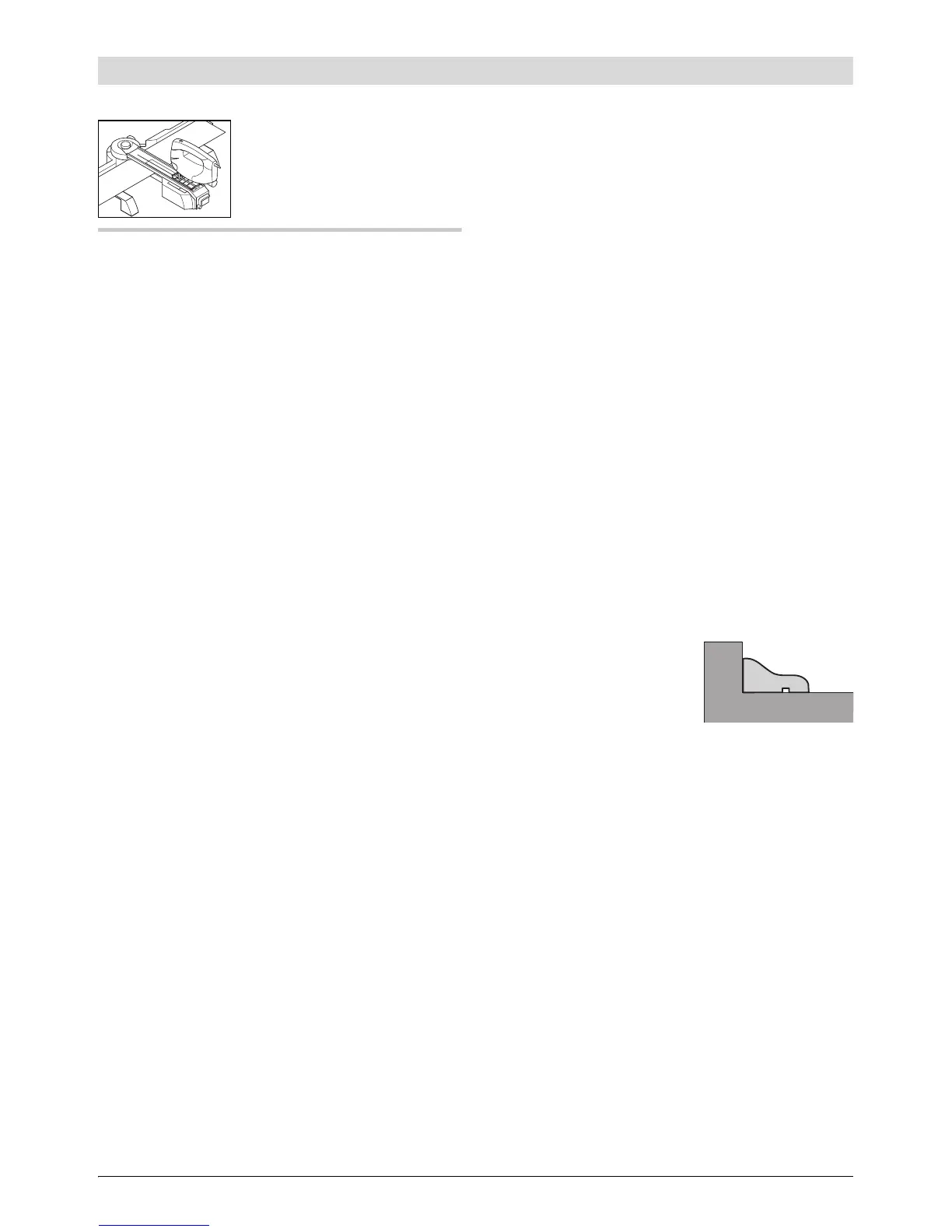

Profiler (lodret geringssnit) (se Fig. C1–C3)
– Stik underlagsforlængelserne 6 ind i broens
forreste position til højre eller venstre 8.
– Klap det røde endestop 9 180°bagud.
– Løsne justeringsknoppen 3 med få omdrej-
ninger.
– Drej armen 10 til fastlåsning af styreskinnen
til venstre og klap styreskinnen 4 opad.
– Markér den ønskede snitlinje på emnet.
– Anbring emnet op ad
underlagsforlængel-
sernes anslag, så det
ligger fladt 6.
– Klap styreskinnen
ned og justér emnet med snitlinjen på marke-
ringen 11.
– Fastlås føringsskinnen 4 med armen 10.
– Drej justeringsknoppen
3 fast.
– Indstil stiksavens fodplade, så den passer til
den ønskede vinkel.
Henvisninger vedr. indstilling findes i stiksa-
vens betjeningsvejledning.
Bemærk: Det røde bagudklappede endestop 9
bruges som anslag til el-værktøjets fodplade.
