Brug
Fliser skæres
Arbejdsforberedelse
Skal savestationen bruges til at skære i fliser,
skal du bruge ekstrasættet PTC 1.
Anslaget 15 er klappet sammen i to dele ved le-
veringen.
– Før første ibrugtagning samles anslagets to
dele 15 på en sådan måde, at det herefter ik-
ke kan skilles ad mere.
Længdesnit (se Fig. F1–F3)
– Løsne justeringsknoppen 3 med få omdrej-
ninger.
– Drej armen 10 til fastlåsning af styreskinnen
til venstre og klap styreskinnen 4 opad.
– Anbring anslaget 15 midt i noten på broen 8
og skub det hen til basisenheden, så det flug-
ter 1.
– Markér den ønskede snitlinje på emnet.
– Anbring den synlige side på emnet opad mod
anslaget 15, så det ligger fladt.
– Klap føringsskinnen 4 ned og juster emnet
med snitlinjen på anslagets skala 15.
– Tryk føringsskinnen 4 ned i emnets område
med den flade hånd.
– Drej justeringsknoppen 3 fast.
– Fastlås føringsskinnen 4 med armen 10.
Diagonalsnit (se Fig. G)
Den vandrette geringsvinkel kan indstilles i et
område på 45° (venstre side) til 45° (højre si-
de).
– Løsne justeringsknoppen 12.
– Drej styreskinnen 4 til højre eller venstre, til
vinkelviseren 13 viser den ønskede gerings-
vinkel.
– Spænd knoppen 12 igen.
Til hurtig og præcis indstilling af standardvinkler
falder styreskinnen i ved 0° og 45°.
– Yderligere arbejdsskridt se „Længdesnit“ på
side 70.
Arbejdsvejledning

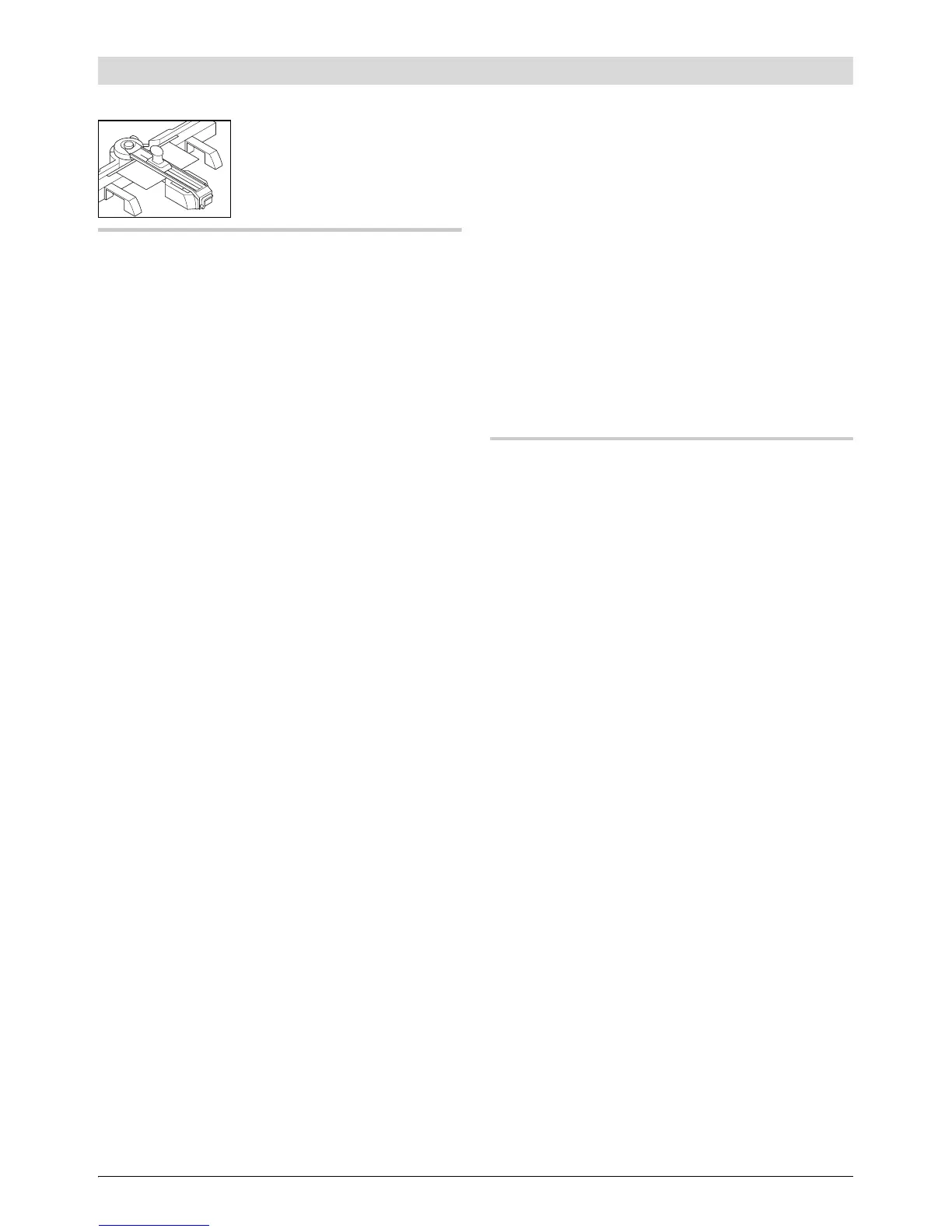

Skæring i fliser (se Fig. H1–H3)
– Sæt fliseskæreren 14 ind i føringsskinnens
saveslids 4 over anslaget 15.
Pilen på fliseskæreren skal pege hen mod dig
selv.
– Træk fliseskæreren 14 hen over hele flisen
med jævnt tryk.
– Fjern fliseskæreren 14 fra føringsskinnen 4.
– Drej armen 10 til fastlåsning af styreskinnen
til venstre og klap styreskinnen 4 opad.
– Anbring brudkeglerne 16 på et stabilt under-
lag.
Læg flisen på brudkeglerne, så brudkeglerne
er positioneret under snitlinjen og op ad fli-
sens kanter.
Ved diagonale snit bør du positionere brud-
keglerne under snitlinjen og en smule mere
indad.
– Tryk samtidigt på flisens udvendige sider
med begge håndballer, til den brækker.
