Svenska | 75
Bosch Power Tools 1 609 929 W68 | (3.3.10)

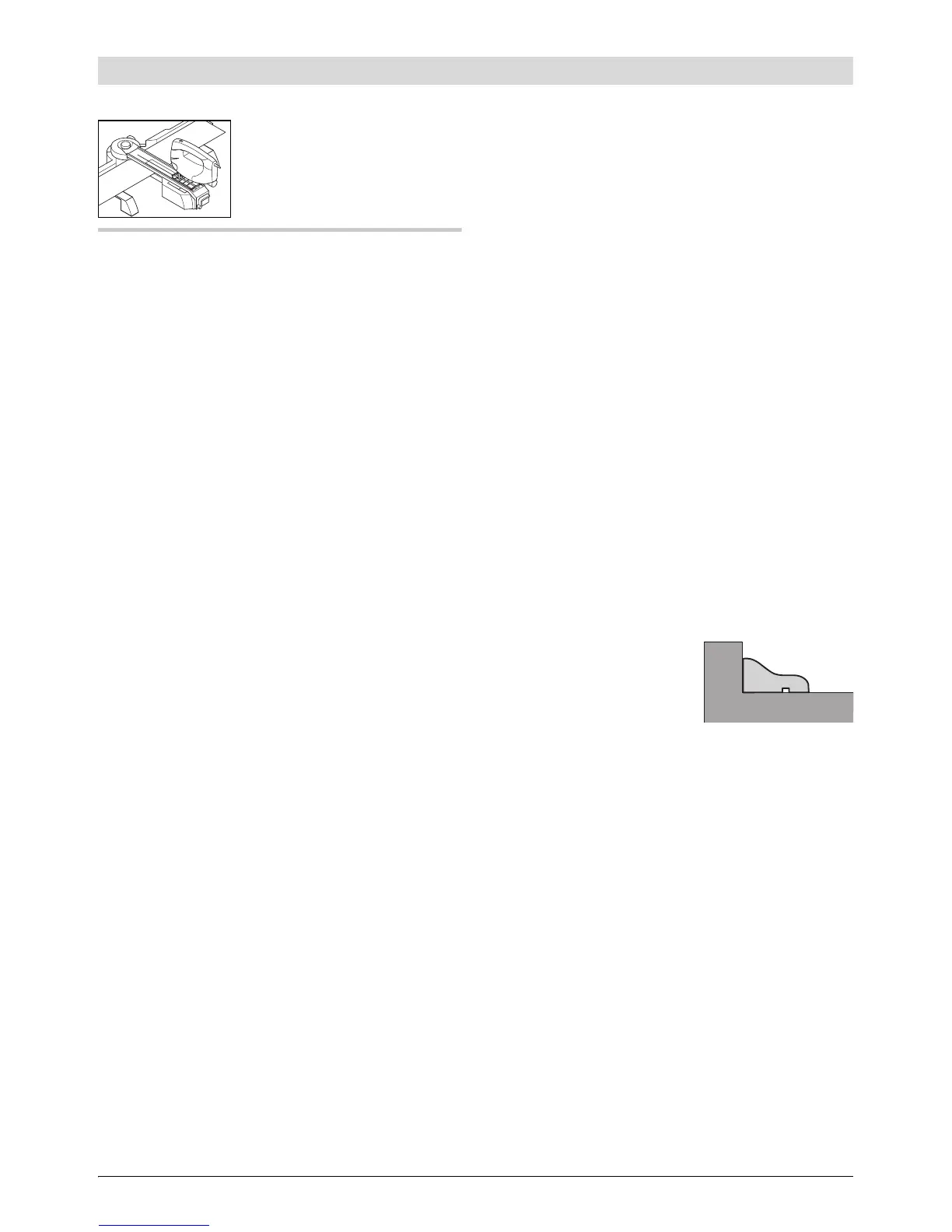

Drift
Sågning
Förberedande arbeten
Sågsystemet fogas samman alltefter avsedd an-
vändning:
– Sågning av paneler
(t. ex. laminat)
– Sågning av profiler
(t. ex. sockellister)
Skruvning krävs inte.
Paneler (Tvärsnitt) (se bilder A1–A3)
– Stick in stödförlängningarna 6 till vänster och
höger på basenheten 1.
– Stick in extra stöden 7 beroende på arbets-
styckets längd i stödförlängningarnas inre el-
ler ytter gejder.
– Lossa låsknappen 3 ett par varv.
– Vrid spaken 10 för låsning av styrskenan åt
vänster och fäll upp styrskenan 4.
– Märk upp snittlinjen på arbetsstycket.
– Lägg upp arbetsstycket plant med siktsidan
nedåt mot anslaget på basenheten 1.
– Fäll ned styrskenan och rikta upp arbets-
stycket mot markerad snittlinje 11.
– Lås styrskenan 4 med spaken 10.
– Dra åter fast låsknappen 3.
Paneler (horisontalt geringssnitt) (se bild B)
Den horisontala geringsvinkeln kan ställas in in-
om ett område mellan 45° (på vänster sida) och
45° (på höger sida).
– Lossa låsknappen 12.
– Sväng styrskenan 4 åt vänster eller höger tills
vinkelindikatorn 13 visar önskad geringsvin-
kel.
– Dra åter fast låsknappen 12.
För snabb och exakt inställning av standardvink-
lar har styrskenan hack vid 0° och 45°.
– Övriga arbetsmoment se
”Paneler (Tvärsnitt)” på sidan 75.
Profiler (vertikalt geringssnitt)
(se bilderna C1–C3)
– Stick in stödförlängningarna 6 till vänster och
höger i främre läget på bryggan 8.
– Fäll det röda ändstoppet 9 180° bakåt.
– Lossa låsknappen 3 ett par varv.
– Vrid spaken 10 för låsning av styrskenan åt
vänster och fäll upp styrskenan 4.
– Märk upp snittlinjen på arbetsstycket.
– Lägg upp arbets-
stycket plant mot an-
slaget på stödför-
längningarna 6.
– Fäll ned styrskenan
och rikta upp arbetsstycket mot markerad
snittlinje 11.
– Lås styrskenan 4 med spaken 10.
– Dra åter fast låsknappen
3.
– Ställ in sticksågens fotplatta att motsvara in-
ställd vinkel.
Inställningsanvisningar hittas i sticksågens
bruksanvisning.
Anvisning: Det röda bakåtfällda ändstoppet 9
används som anslag för elverktygets fotplatta.
