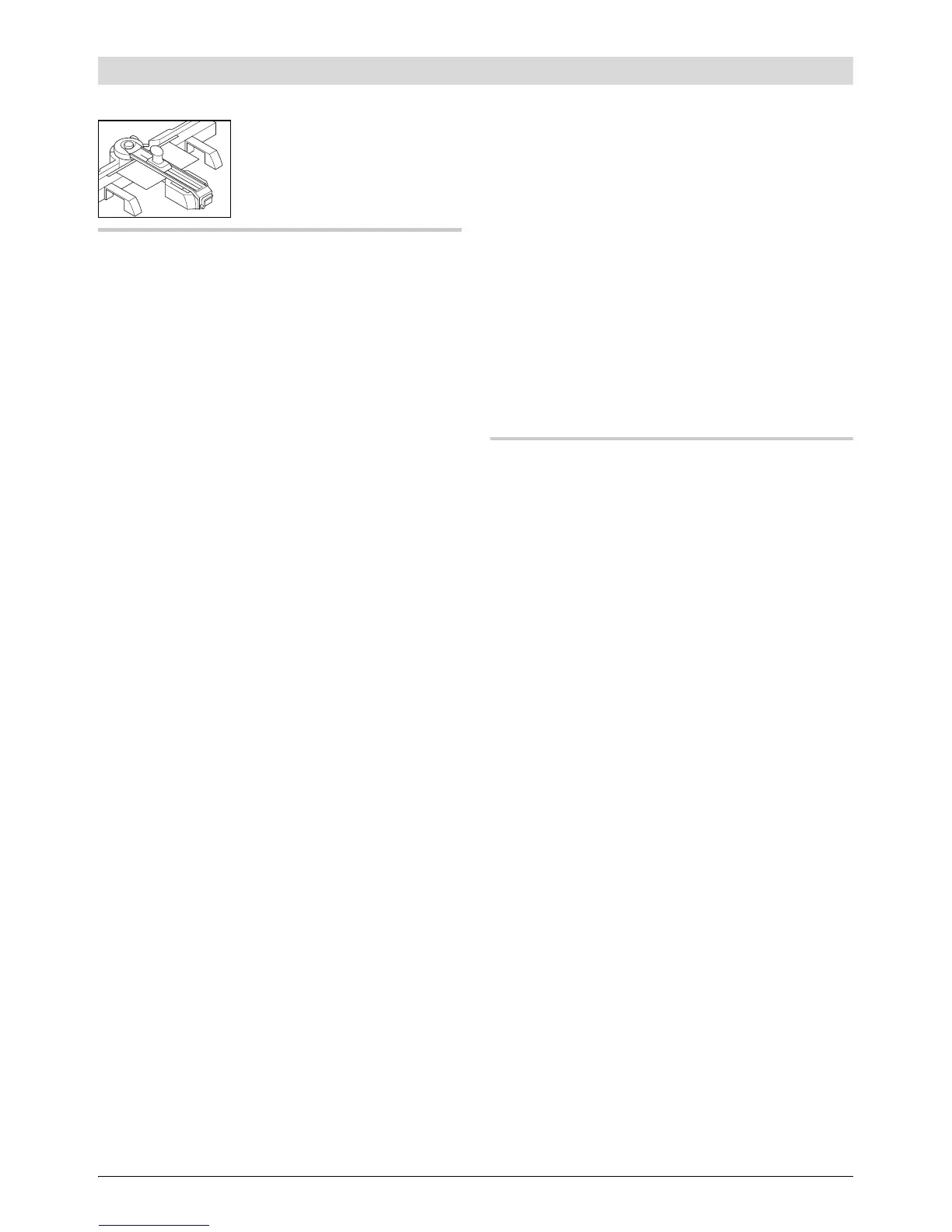

Kakelskärning
Förberedande arbeten
När sågsystemet används för skärning av kakel
måste tilläggssatsen PTC 1 användas.
Anslaget 15 levereras hopfällt i två delar.
– Före användning foga samman anslagets bå-
da delar 15 så att de inte längre kan tas isär.
Längdsnitt (se bilderna F1–F3)
– Lossa låsknappen 3 ett par varv.
– Vrid spaken 10 för låsning av styrskenan åt
vänster och fäll upp styrskenan 4.
– Placera anslaget 15 mitt i spåret på bryggan
8 och skjut det sedan mot basenheten 1.
– Märk upp snittlinjen på arbetsstycket.
– Lägg upp arbetsstycket plant mot anslaget
med siktsidan uppåt 15.
– Fäll ned styrskenan 4 och rikta upp arbets-
stycket med snittlinjen mot skalan på ansla-
get 15.
– Tryck med flata handen ned styrskenan 4 vid
arbetsstycket.
– Dra åter fast låsknappen 3.
– Lås styrskenan 4 med spaken 10.
Diagonalsnitt (se bild G)
Den horisontala geringsvinkeln kan ställas in in-
om ett område mellan 45° (på vänster sida) och
45° (på höger sida).
– Lossa låsknappen 12.
– Sväng styrskenan 4 åt vänster eller höger tills
vinkelindikatorn 13 visar önskad geringsvin-
kel.
– Dra åter fast låsknappen 12.
För snabb och exakt inställning av standardvink-
lar har styrskenan hack vid 0° och 45°.
– För övriga arbetsmoment se ”Längdsnitt” på
sidan 78.
Arbetsanvisningar
Skärning av kakel (se bilder H1–H3)
– Placera kakelskäraren 14 i sågspåret på styr-
skenan 4 ovanför anslaget 15.
Pilen på kakelskäraren måste vara riktad mot
dig själv.
– Dra kakelskäraren 14 med jämnt tryck över
hela kaklets yta.
– Ta bort kakelskäraren 14 ur styrskenan 4.
– Vrid spaken 10 för låsning av styrskenan åt
vänster och fäll upp styrskenan 4.
– Lägg upp brottkonen 16 på ett stabilt under-
lag.
Placera kaklet på brottkonen så att brottko-
nen ligger under snittlinjen och längs kaklets
ränder.
Vid diagonalsnitt skall brottkonen placeras
under snittlinjen och en aning inåt.
– Tryck med båda handflatorna på kaklets si-
dor tills det bryts.
