82 | Norsk
1 609 929 W68 | (3.3.10) Bosch Power Tools
Bruk
Saging
Arbeidsforberedelse
Sagstasjonen må settes sammen avhengig av
forskjellige typer bruk:
– Saging av panel
(f. eks. laminat)
– Saging av profiler
(f. eks. sokkellister)
Sammenskruing er ikke nødvendig.
Paneler (tverrsnitt) (se bildene A1–A3)
– Sett underlagsforlengelsene 6 på på venstre
og høyre side av basisenheten 1.
– Sett de andre underlagene 7 avhengig av ar-
beidssstykkets lengde inn i indre eller ytre fø-
ring på underlagsforlengelsene.
– Løsne låseknotten 3 med få omdreininger.
– Drei spaken 10 til låsing av føringsskinnen
mot venstre og slå føringsskinnen 4 opp.
– Marker ønsket skjærelinje på arbeidsstykket.
– Legg arbeidsstykket flatt liggende med vin-
duet nedover mot anlegget til basisenheten
1.
– Slå føringsskinnen ned og rett arbeidsstykket
opp med skjærelinjen langs markeringen 11.
– Lås føringsskinnen 4 med spaken 10.
–Trekk låseknotten 3 fast.
Paneler (horisontalt gjæringssnitt)
(se bilde B)
Den horisontale gjæringsvinkelen kan innstilles i
et område på 45° (venstre side) opp til 45°
(høyre side).
–Løs låseknotten 12.
– Drei føringsskinnen 4 mot venstre eller høyre
til vinkelanviseren 13 viser den ønskede gjæ-
ringsvinkelen.
–Trekk låseknotten 12 fast igjen.
Til en hurtig og presis innstilling av standardvin-
kler smekker føringsskinnen i lås ved 0° og 45°.
– Ytterligere arbeidsskritt se
«Paneler (tverrsnitt)» på side 82.
Profiler (vertikalt gjæringssnitt)
(se bildene C1–C3)
– Sett underlagsforlengelsene 6 på på venstre
og høyre side på fremre posisjon til broen 8.
– Slå den røde endestoppen 9 180° bakover.
– Løsne låseknotten 3 med få omdreininger.
– Drei spaken 10 til låsing av føringsskinnen
mot venstre og slå føringsskinnen 4 opp.
– Marker ønsket skjærelinje på arbeidsstykket.

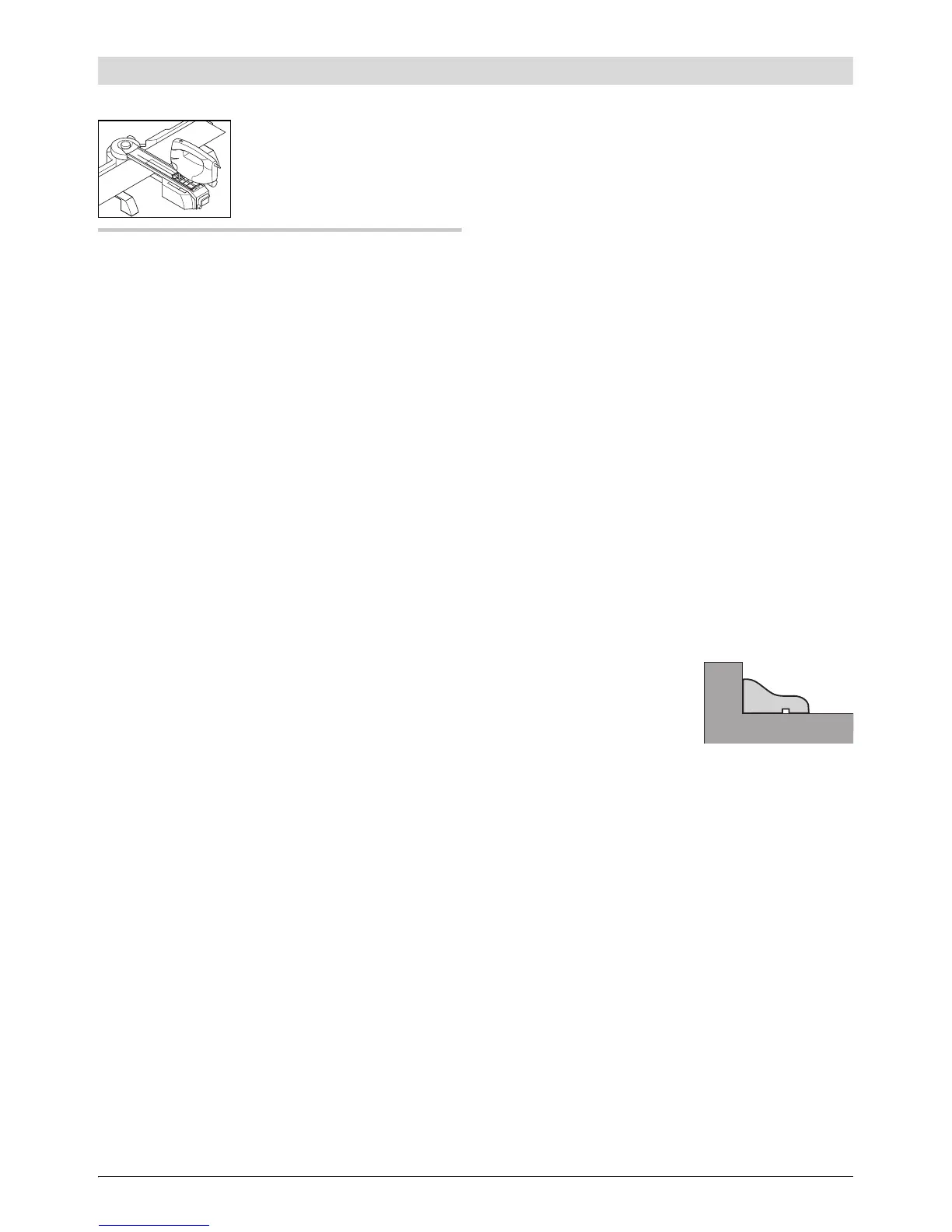

– Legg arbeidsstykket
flatt liggende mot
anlegget til under-
lagsforlengelsene 6.
– Slå føringsskinnen
ned og rett arbeidsstykket opp med skjære-
linjen langs markeringen 11.
– Lås føringsskinnen 4 med spaken
10.
–Trekk låseknotten 3 fast.
– Innstill fotplaten til stikksagen i henhold til
ønsket vinkel.
Informasjoner om innstillingen finner du i
driftsinstruksen for stikksagen.
Merk: Det røde endestoppet 9 som er slått bak-
over er et anlegg for fotplaten til el-verktøyet.
