Norsk | 85
Bosch Power Tools 1 609 929 W68 | (3.3.10)
Bruk

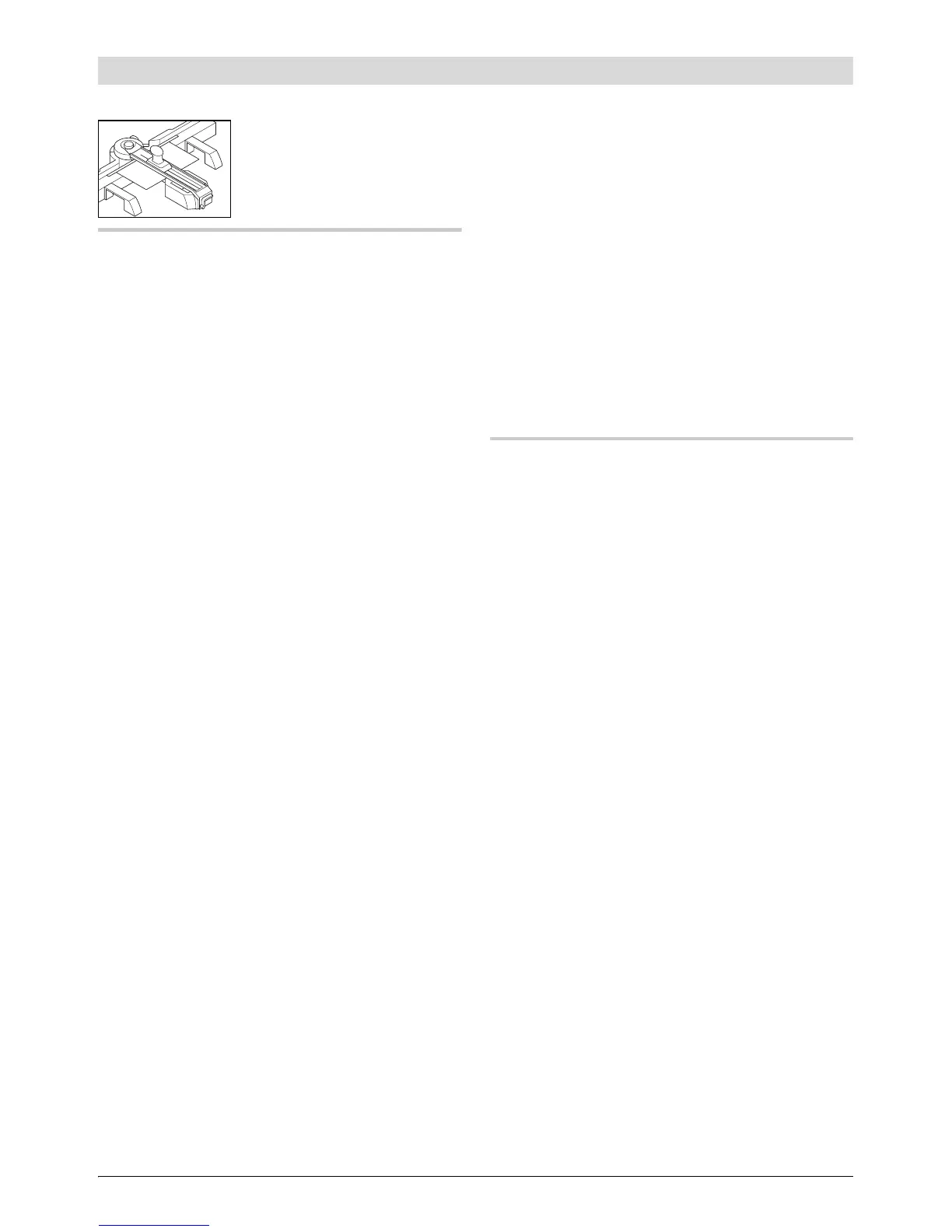

Skjæring av fliser
Arbeidsforberedelse
Hvis sagstasjonen skal brukes til skjæring av fli-
ser, må du bruke ekstrasettet PTC 1.
Anlegget 15 leveres slått sammen i to deler.
– Før førstegangs bruk setter du begge delene
til anlegget 15 slik sammen at det deretter
ikke kan tas fra hverandre.
Langsgående snitt (se bildene F1–F3)
– Løsne låseknotten 3 med få omdreininger.
– Drei spaken 10 til låsing av føringsskinnen
mot venstre og slå føringsskinnen 4 opp.
– Sett anlegget 15 inn i midten på sporet til
broen 8 og skyv det helt inn mot basisenhe-
ten 1.
– Marker ønsket skjærelinje på arbeidsstykket.
– Legg arbeidsstykket flatt liggende med vin-
duet oppover mot anlegget 15.
– Slå føringsskinnen 4 ned og rett arbeidsstyk-
ket opp langs skjærelinjen på skalaen til an-
legget 15.
– Med hånden trykker du så føringsskinnen 4
ned ved arbeidsstykket.
–Trekk låseknotten 3 fast.
– Lås føringsskinnen 4 med spaken 10.
Diagonalsnitt (se bilde G)
Den horisontale gjæringsvinkelen kan innstilles i
et område på 45° (venstre side) opp til 45°
(høyre side).
–Løs låseknotten 12.
– Drei føringsskinnen 4 mot venstre eller høyre
til vinkelanviseren 13 viser den ønskede gjæ-
ringsvinkelen.
–Trekk låseknotten 12 fast igjen.
Til en hurtig og presis innstilling av standardvin-
kler smekker føringsskinnen i lås ved 0° og 45°.
– Ytterligere arbeidsskritt se «Langsgående
snitt» på side 85.
Arbeidshenvisninger
Skjæring av fliser (se bildene H1–H3)
– Sett fliseskjæreren 14 inn i sageslissen til fø-
ringsskinnen 4 over anlegget 15.
Pilen på fliseskjæreren må peke mot deg.
– Trekk fliseskjæreren 14 med jevnt trykk over
hele flisen.
– Fjern fliseskjæreren 14 fra føringsskinnen 4.
– Drei spaken 10 til låsing av føringsskinnen
mot venstre og slå føringsskinnen 4 opp.
– Legg bruddkjeglen 16 på et stabilt underlag.
Legg flisen på bruddkjeglen, slik at bruddkje-
glen er plassert under skjærelinjen og på kan-
tene til flisen.
Ved diagonalsnitt skal bruddkjeglen plasse-
res under skjærelinjen og litt lengre innover.
– Trykk samtidig med begge håndbakene på yt-
tersiden av flisen til denne brekker.
