Français | 33
Bosch Power Tools 1 609 92A 0RY | (12.12.14)
Déclaration de conformité
Nous déclarons sous notre propre responsabilité que le pro-
duit décrit sous « Caractéristiques techniques » est en confor-
mité avec toutes les dispositions des directives 2011/65/UE,
2014/30/UE, 2006/42/CE et leurs modifications ainsi
qu’avec les normes suivantes : EN 60745-1, EN 60745-2-3.
Dossier technique (2006/42/CE) auprès de :
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 12.12.2014
Montage
Montage des capots de protection
Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.
Note : Si la meule se cassait pendant l’utilisation ou si les dis-
positifs de fixation sur le capot de protection/l’outil électro-
portatif étaient endommagés, l’outil électroportatif doit être
immédiatement envoyé auprès d’un service après-vente,
pour les adresses voir chapitre « Service Après-Vente et
Assistance ».

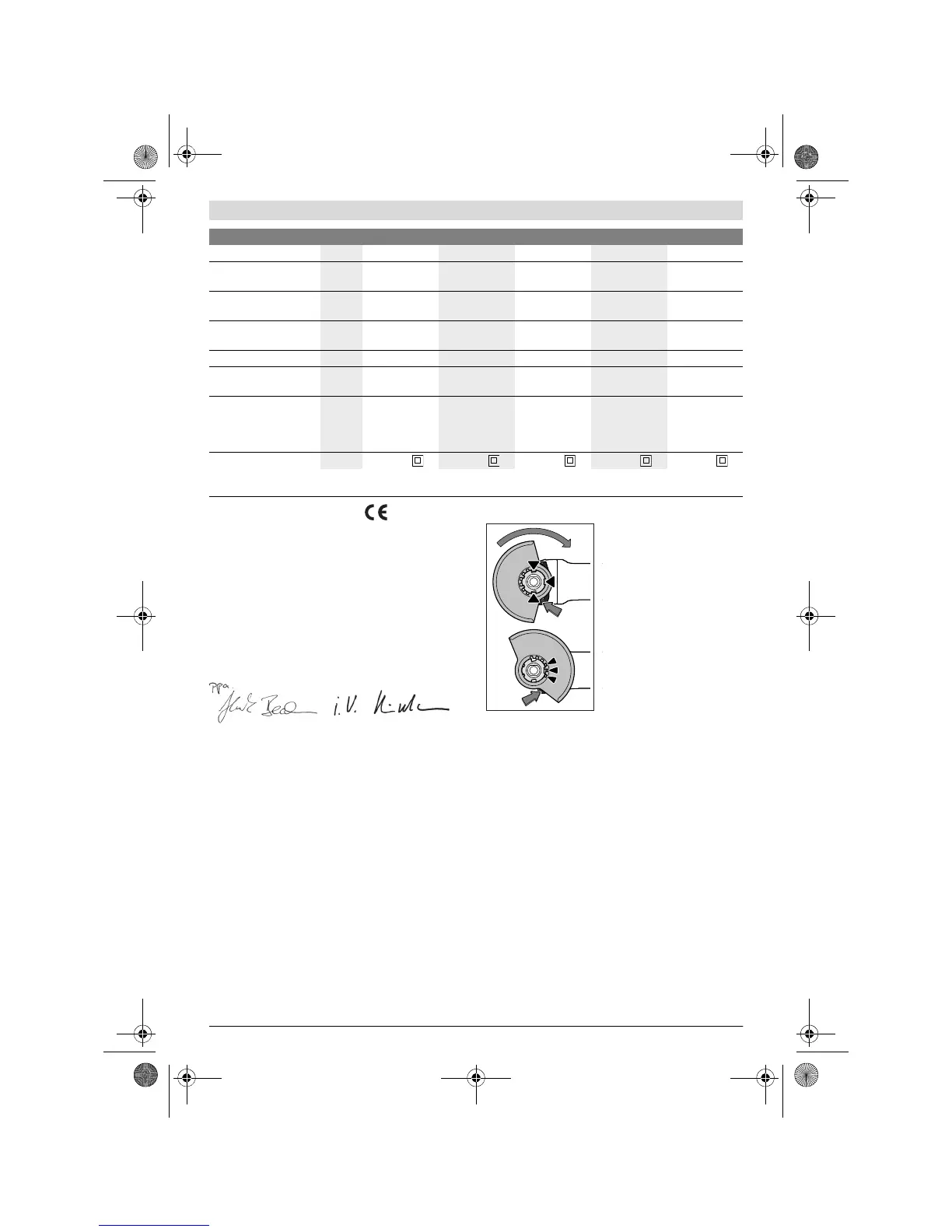

Capot de protection pour le meulage
Placez le capot de protection 6
sur la fixation de l’outil électro-
portatif jusqu’à ce que le disposi-
tif de codage du capot de protec-
tion coïncide avec la fixation. A
cet effet, appuyez sur le levier de
déverrouillage 1 et maintenez ap-
puyé ce dernier.
Montez le capot de protection 6
sur la tête de broche en exerçant
une pression jusqu’à ce que
l’épaulement du capot de protec-
tion repose sur le flasque de l’outil
électroportatif et tournez le capot
de protection jusqu’à ce qu’il s’en-
cliquette de façon perceptible.
Adaptez la position du capot de protection 6 aux exigences
des travaux à effectuer. Pour ce faire, poussez le levier de dé-
verrouillage 1 vers le haut et tournez le capot de protection 6
dans la position souhaitée.
Orientez le capot de protection 6 de sorte que les 3
cames rouges du levier de déverrouillage 1 prennent
dans les encoches corresondantes du capot de protec-
tion 6.
Réglez le capot de protection 6 de sorte à empêcher
une projection d’étincelles en direction de l’utilisateur.
Le capot de protection 6 ne doit pas pouvoir tourner
sans que l’on appuie sur le levier de déverrouillage 1 !
Si tel n’est pas le cas, ne continuer en aucun cas à utili-
ser l’outil électroportatif, mais le remettre au service
après-vente.
Note : Le dispositif de codage se trouvant sur le capot de pro-
tection 6 assure que seul le capot de protection approprié à
l’appareil puisse être monté.
Meuleuse angulaire PWS ... 780-125 7800 850-115 850-125 8000
N° d’article
3 603 ... CA2 7.. CA2 7.. CA2 7.. CA2 7.. CA2 7..
Puissance nominale
absorbée W780780 850 850 800
Vitesse de rotation
nominale
tr/min 12000 12000 12000 12000 12000
Diamètre max. de la
meule
mm 125 125 115 125 125
Filetage de broche
M 14 M 14 M 14 M 14 M 14
Longueur max. filetage
de broche de meulage
mm 21 21 21 21 21
Poids suivant EPTA-
Procedure 01/2003
avec poignée supplé-
mentaire standard
kg 1,8 1,8 1,8 1,8 1,8
Classe de protection
/II /II /II /II /II
Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des
versions spécifiques à certains pays.
