Dansk | 87
Bosch Power Tools 1 609 92A 0RY | (12.12.14)
Overensstemmelseserklæring
Vi erklærer som eneansvarlig, at det produkt, der er beskrevet
under „Tekniske data“, opfylder alle bestemmelser i direkti-
verne 2011/65/EU, 2014/30/EU, 2006/42/EF med tilhø-
rende ændringer samt følgende standarder: EN 60745-1,
EN 60745-2-3.
Teknisk dossier (2006/42/EF) ved:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 12.12.2014
Montering
Montering af beskyttelsesanordninger
 Træk stikket ud af stikkontakten, før der udføres arbej-
de på el-værktøjet.
Bemærk: Opstår brud på slibeskiven under arbejdet eller be-
skadiges holdeanordningerne på beskyttelsesskærm/på el-
værktøjet, skal el-værktøjet omgående sendes til et autorise-
ret værksted, adresser se afsnit „Kundeservice og brugerråd-
givning“.

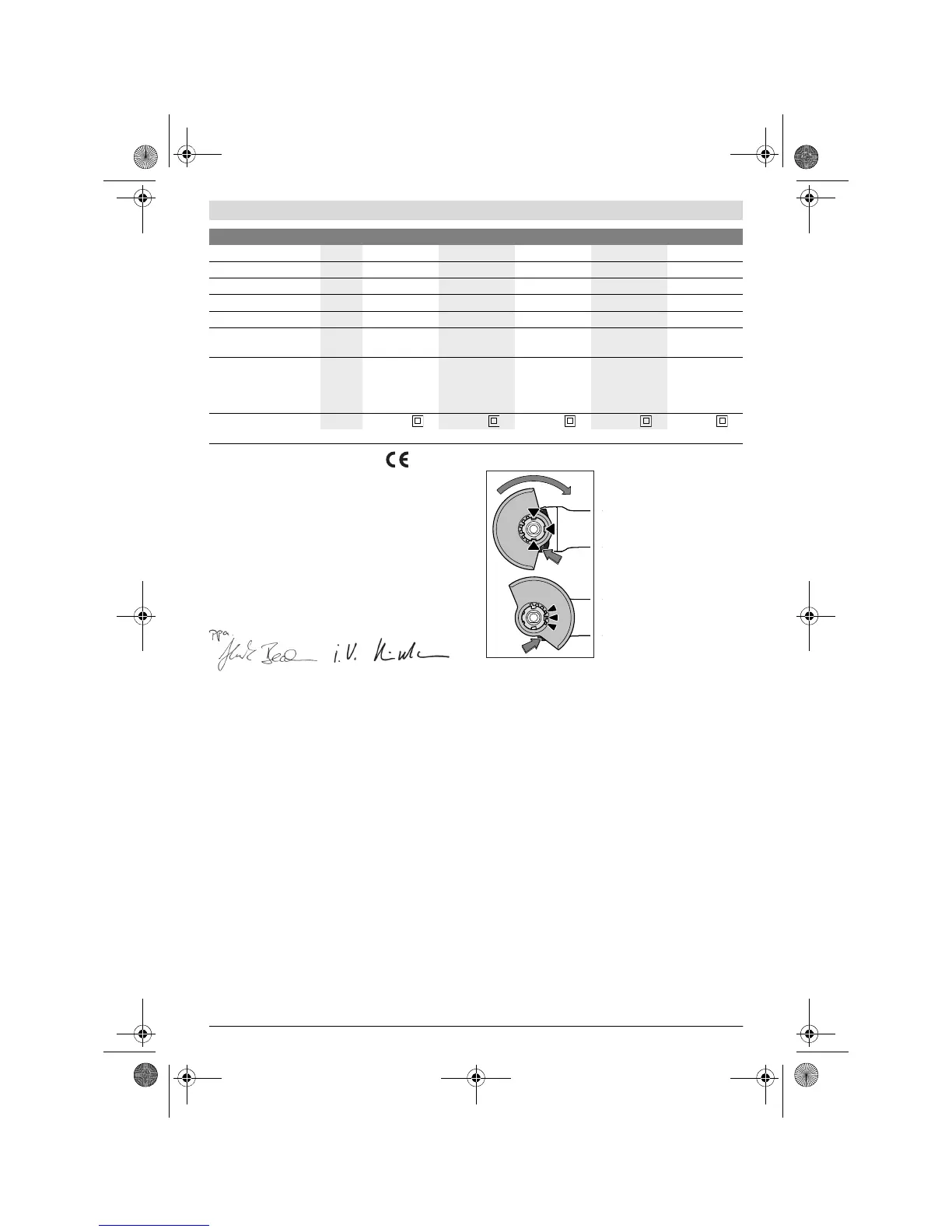

Beskyttelseskappe til slibning
Anbring beskyttelseskappen 6 på
holderen på el-værktøjet, til ko-
delåsene på beskyttelseskappen
stemmer overens med holderen.
Tryk på sikkerhedsarmen 1 og
hold den nede.
Tryk beskyttelseskappen 6 på
spindelhalsen, til kanten på be-
skyttelseskappen sidder på
el-værktøjets flange, og drej be-
skyttelseskappen, til den går hør-
bart i indgreb.
Tilpas beskytteleskappens positi-
on 6 i forhold til arbejdets krav.
Tryk sikkerhedsarmen 1 opad og
drej beskyttelseskappen 6 i den ønskede position.
 Indstil beskyttelseskappen 6 altid på en sådan måde, at
alle 3 røde knaster på sikkerhedsarmen 1 griber ind i
de tilsvarende udsparinger på beskyttelseskappen 6.
 Indstil beskyttelseskappen 6 på en sådan måde, at bru-
geren ikke udsættes for gnistregn.
 Beskyttelseskappen 6 må kun drejes i forbindelse med
en aktivering af sikkerhedsarmen 1! Ellers skal el-værk-
tøjet tages ud af brug og sendes til et autoriseret ser-
viceværksted.
Bemærk: Kodelåsene på beskyttelseskappen 6 sikrer, at
el-værktøjet kun kan forsynes med en beskyttelseskappe,
som passer til el-værktøjet.
Beskyttelseskappe til skæring
 Brug altid beskyttelseskappen, når der skal skæres i
bundede slibemidler 10.
 Sørg for tilstrækkelig støvopsugning, når der skæres i
sten.
Beskyttelseskappen til skæring 10 monteres lige som beskyt-
telseskappen til slibning 6.
Opsugningskappe til skæring med føringsslæde
Opsugningskappe til skæring med føringsslæde 17 monteres
lige som beskyttelseskappen til slibning 6.
Vinkelsliber PWS ... 780-125 7800 850-115 850-125 8000
Typenummer
3 603 ... CA2 7.. CA2 7.. CA2 7.. CA2 7.. CA2 7..
Nominel optagen effekt
W780780 850 850 800
Nominelt omdrejningstal
min
-1
12000 12000 12000 12000 12000
Max. slibeskivediameter
mm 125 125 115 125 125
Slibespindelgevind
M 14 M 14 M 14 M 14 M 14
Max. gevindlængde for
slibespindlen
mm 21 21 21 21 21
Vægt svarer til
EPTA-Procedure
01/2003 med standard-
ekstrahåndtag
kg 1,8 1,8 1,8 1,8 1,8
Beskyttelsesklasse
/II /II /II /II /II
Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
