96 | Svenska
1 609 92A 0RY | (12.12.14) Bosch Power Tools
Försäkran om överensstämmelse
Vi intygar under ensamt ansvar att den produkt som beskrivs
under ”Tekniska data” uppfyller alla gällande bestämmelser i
direktiven 2011/65/EU, 2014/30/EU, 2006/42/EG inklu-
sive ändringar och stämmer överens med följande standar-
der: EN 60745-1, EN 60745-2-3.
Teknisk tillverkningsdokumentation (2006/42/EG) fås från:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 12.12.2014
Montage
Montering av skyddsutrustning
Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.
Anvisning: Om slipskivan brustit under drift eller stödanord-
ningarna på spängskyddet/elverktyget skadats, måste
berörda delar/elverktyget bytas ut eller för service skickas till
en serviceverkstad, för adresser se avsnittet ”Kundtjänst och
användarrådgivning”.

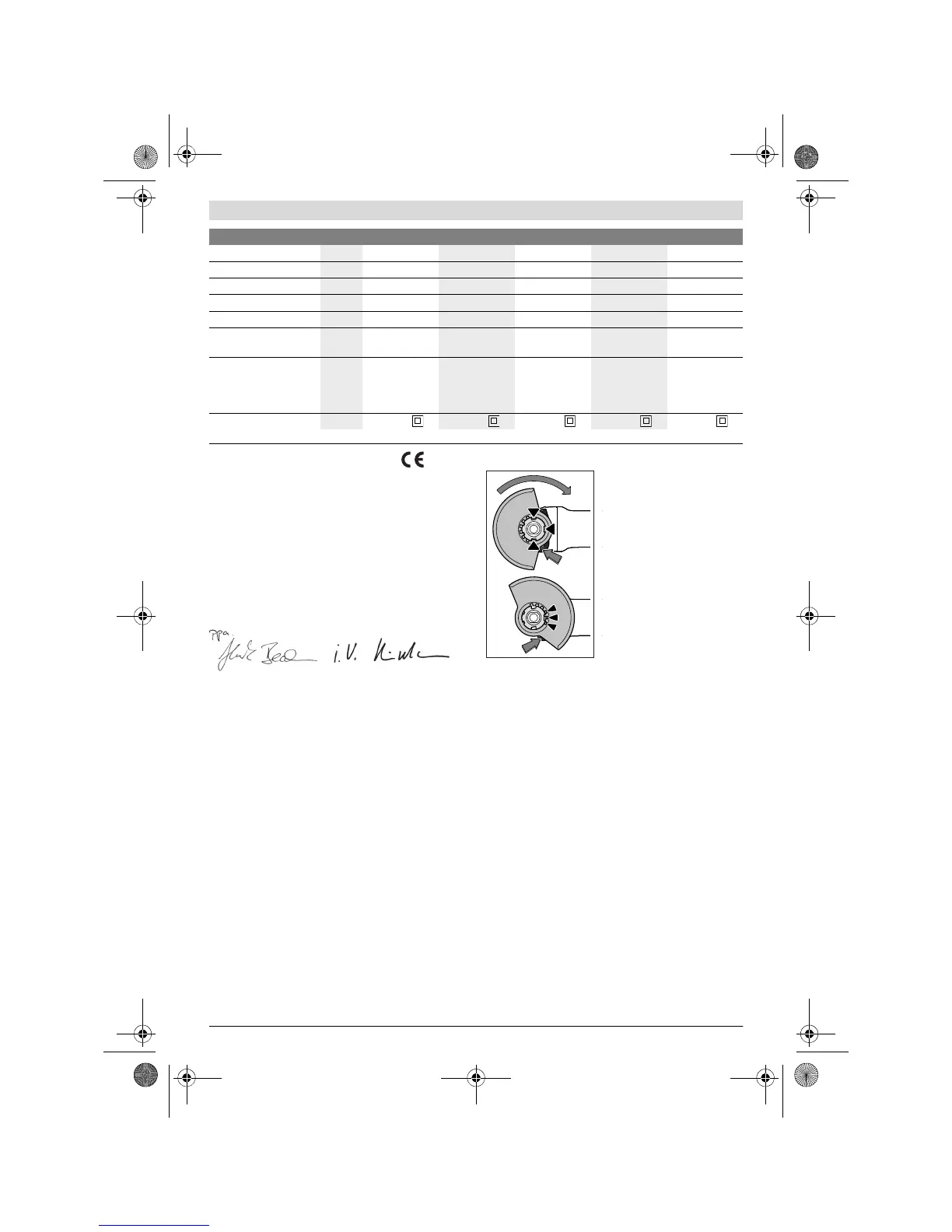

Sprängskydd för slipning
Lägg upp sprängskyddet 6 på
elverktygets stöd så att spräng-
skyddets kodnockar ligger kor-
rekt mot stödet. Tryck ned upp-
låsningsspaken 1 och håll den
nedtryckt.
Tryck fast sprängskyddet 6 på
spindelhalsen tills sprängskyd-
dets fläns ligger an mot elverkty-
gets fläns och vrid sedan spräng-
skyddet tills det hörbart snäpper
fast.
Anpassa sprängskyddet 6 till den
ställning arbetet kräver. Tryck
upplåsningsspaken 1 uppåt och
vrid sprängskyddet 6 till önskat läge.
Ställ in sprängskyddet 6 så att upplåsningsspakens 1 3
röda kammar griper in i motsvarande urtag på spräng-
skyddet 6.
Ställ in sprängskyddet 6 så att gnistor inte sprutas mot
användaren.
Att vrida sprängskyddet 6 får endast vara möjligt när
upplåsningsspaken 1 påverkats! I annat fall får elverk-
tyget absolut inte längre användas och måste lämnas in
till kundservicen för kontroll.
Anvisning: Kodnockarna på sprängskyddet 6 garanterar att
endast det sprängskydd kan monteras som passar till elverk-
tyget.
Sprängskydd för kapning
Vid kapning med bundna slipmedel använd alltid
sprängskyddet 10.
Vid kapning i sten ordna med dammutsugning till den
grad det behövs.
Sprängskyddet för kapning 10 monteras på samma sätt som
sprängskyddet för slipning 6.
Sugkåpa för kapning med styrslid
Sugkåpa för kapning med styrslid 17 monteras på samma sätt
som sprängskyddet för slipning 6.
Vinkelslip PWS ... 780-125 7800 850-115 850-125 8000
Produktnummer
3 603 ... CA2 7.. CA2 7.. CA2 7.. CA2 7.. CA2 7..
Upptagen märkeffekt
W780780 850 850 800
Märkvarvtal
min
-1
12000 12000 12000 12000 12000
max. slipskivsdiameter
mm 125 125 115 125 125
Slipspindelgänga
M 14 M 14 M 14 M 14 M 14
max. gänglängd på
slipspindeln
mm 21 21 21 21 21
Vikt enligt
EPTA-Procedure
01/2003 med standard-
stödhandtag
kg 1,8 1,8 1,8 1,8 1,8
Skyddsklass
/II /II /II /II /II
Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
OBJ_BUCH-1824-003.book Page 96 Friday, December 12, 2014 11:06 AM
