Bosch TCE 260 - 11. 气路图

气路图 | TCE 260 | 41 zh
1 987 AT7 374 2015-09-02| Robert Bosch GmbH
6. 工作盘不能固定住钢圈
R 工作盘气缸损坏；
$ 更换工作盘气缸；
$ 更换工作盘气缸密封件。
7. 拆装轮胎时，扭力不足
R 皮带张力不够，电机电容失效，轮胎边不能正确引导钢圈
进入沟槽内
$ 调节皮带；
$ 更换电机电容；
$ 更换电机；
$ 用压胎辅助器，引导轮胎边进入钢圈沟槽内，并保持充
分润滑轮胎边。
8. 锁住拆装头时，拆装头距钢圈不应该太近或太远
R 锁紧板松动，没有调节好
$ 调节六方轴后端的锁紧板螺栓；
$ 调节水平臂后端的锁紧板螺栓。
9. 六方轴上下运动不顺畅
R 六方轴锁紧板失效
$ 更换锁紧板；
$ 锁紧板螺栓松动；
$ 调整六方轴锁紧板。
10. 拆装头在拆装轮胎边时移动量过大，易损坏钢圈，
拆装头锁不住
R 锁紧气缸损坏，横臂立臂滑动处磨损，无气源进入，锁紧
板不正确
$ 更换锁紧气缸密封件；
$ 更换锁紧气缸；
$ 调整横臂下端的螺栓，使横臂六方套与六方轴之间间
隙变小；
$ 调整立臂前端的螺栓，使立臂四方套与横臂四方轴之间
间隙变小；
$ 调整锁紧板。
11. 立臂不能后倾或过慢
R 立臂控制气路部分故障
$ 更换立臂气缸密封件；
$ 更换立臂气缸；
$ 检查气管有无弯折情况；
$ 检查立臂后倾控制脚踏阀处有无漏气情况；
$ 更换脚踏阀；
$ 调节气阀上气嘴通气流量。
12. 拆装头气缸漏气/钩出无力
R 气缸位置被破坏/密封件被破坏
$ 改变气缸位置；
$ 更换气缸密封件；
$ 更换气缸。

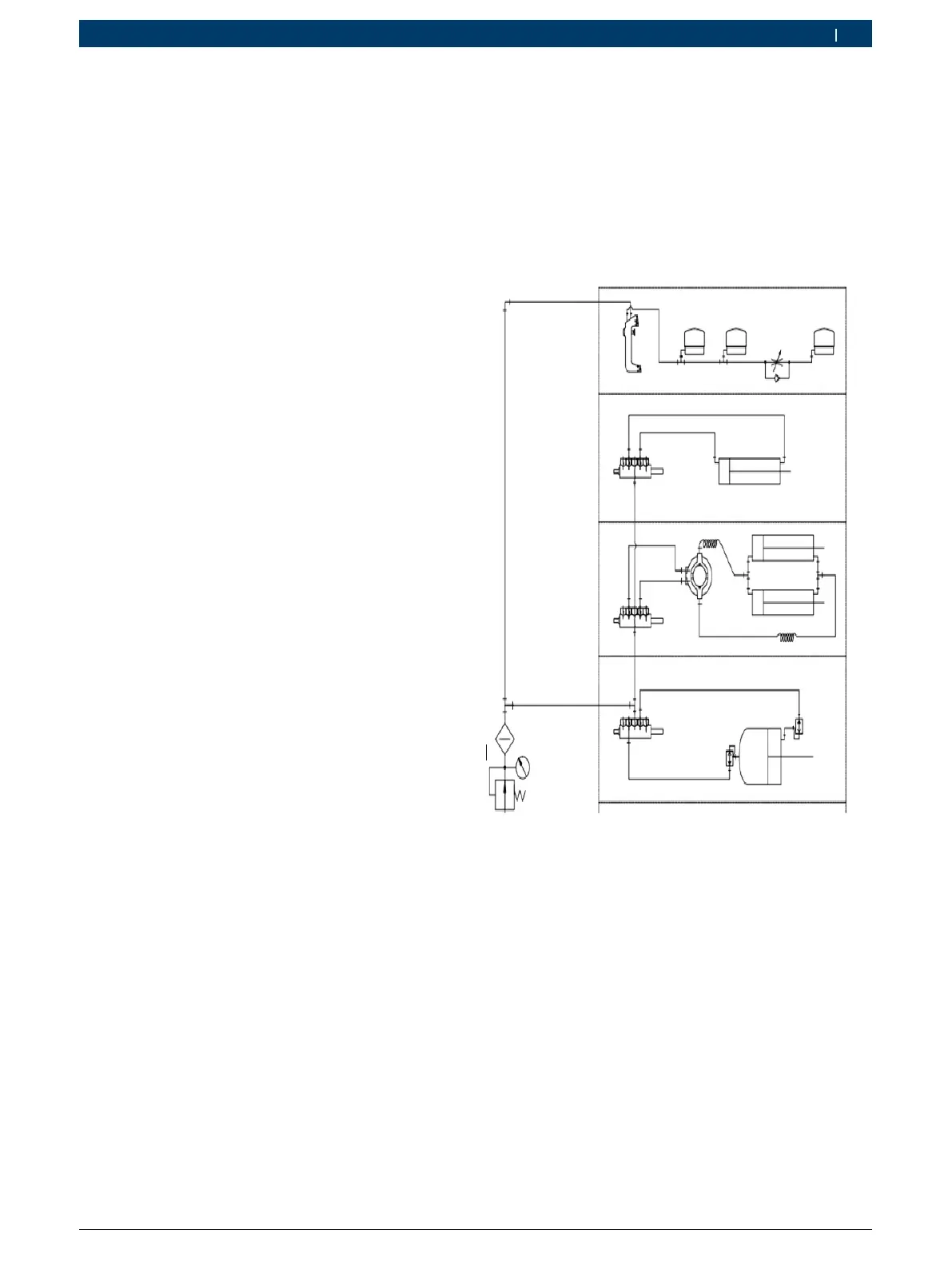

11. 气路图
