Descrizione del prodotto | TCE 5310 | 7TCE 5310 | 7 | 7 it
3.6 Descrizione del funzionamento
Di seguito sono riportate le funzioni principali dei com-
ponenti elencati del TCE 5310:
R Comando a distanza, permette all’operatore di
comandare a distanza le operazioni del TCE 5310
tramite il manipolatore, il selettore e il pedale.
R Gruppo mandrino, permette il bloccaggio e la rota-
zione del cerchione; è azionato idraulicamente ed è
composto da braccio porta-mandrino e dalla flangia
di serraggio (con griffe di serraggio).
R Gruppo operante, permette le operazioni di stallona-
mento, smontaggio e montaggio del pneumatico; è
azionato idraulicamente ed è composto da: pedana,
carrello, braccio operante con utensile di montag-
gio e disco stallonatore (e relative spine), pedale di
sbloccaggio.
R Impianto elettrico-idraulico, permette l'accensione
e lo spegnimento e la regolazione della pressione
idraulica del TCE 5310.
3.5 Descrizione dell'apparecchio
Sul TCE 5310 vi sono parti rotanti, mobili e
in movimento che possono causare lesioni a
dita e braccia.
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
18
17
19
652024-01_Mi

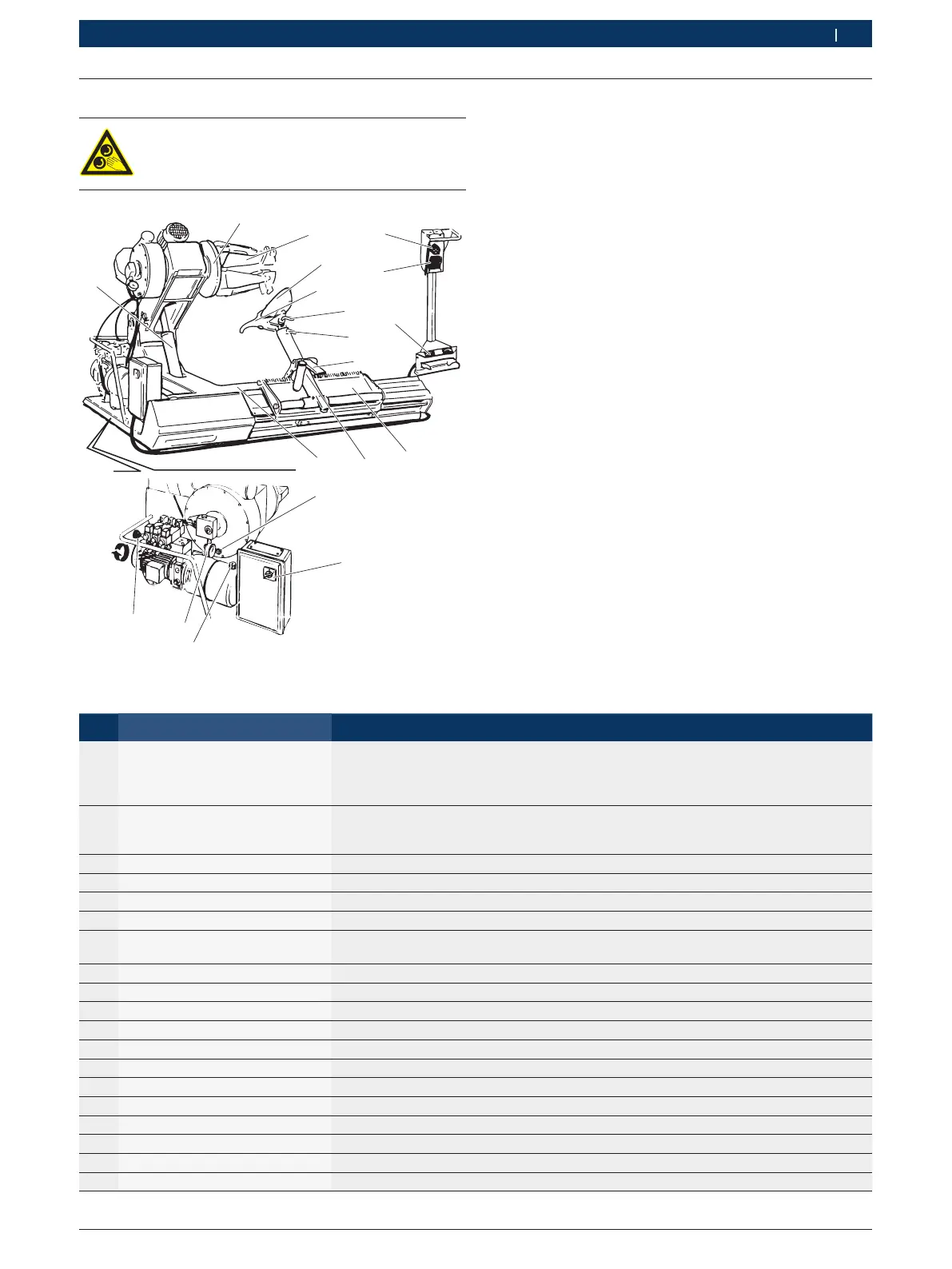

Fig. 1: TCE 5310
Pos. Nome Funzione
1 Manipolatore Movimento del braccio porta-mandrino e del carrello:
R Azionando la leva verso l’alto alza il braccio porta-mandrino.
R Azionando la leva verso il basso abbassa il braccio porta-mandrino.
R Azionando la leva verso destra e sinistra comanda la traslazione del carrello.
2 Selettore Azionamento della flangia di serraggio:
R Azionando la leva verso sinistra apre le griffe della flangia di serraggio.
R Azionando la leva verso destra chiude le griffe della flangia di serraggio.
3 Pedale Apertura e chiusura delle griffe del piatto di serraggio.
4 Braccio porta-mandrino Salita e la discesa della flangia di serraggio.
5 Flangia di serraggio Bloccaggio idraulico del cerchione e rotazione in senso orario e antiorario.
6 Griffe di serraggio Serraggio del cerchione (con diverse possibilità di aggancio).
7 Pedana Posizionamento della ruota prima e dopo le operazioni di smontaggio e montaggio del
pneumatico.
8 Carrello Traslazione orizzontale del braccio operante.
9 Braccio operante Posizionamento dell’utensile di montaggio e del disco stallonatore.
10 Utensile di montaggio Smontaggio e montaggio del pneumatico.
11 Disco stallonatore Stallonatura e estrazione del pneumatico dalla sede sul cerchione.
12 Spina utensile di montaggio Posizionamento dell'utensile di montaggio.
13 Spina disco stallonatore Posizionamento del disco stallonatore.
14 Pedale di sbloccaggio Sbloccaggio del braccio operante.
15 Interruttore generale
Accensione e lo spegnimento del TCE 5310.
16 Indicatore livello olio
Indicazione del livello dell'olio nel TCE 5310.
17 Manopola pressione idraulica Regolazione pressione di esercizio del mandrino.
18 Manometro idraulico Indicazione della pressione idraulica della macchina.
19 Spia olio riduttore Indicazione del raggiungimento del livello minimo di olio nel riduttore.
