Bosch TCE 5310 - Apparatbeskrivning; Funktionsbeskrivning

1 695 301 840 2011-07-14| Robert Bosch GmbH
Produktbeskrivning | TCE 5310 | 87TCE 5310 | 87 | 87 sv
3.6 Funktionsbeskrivning
Under refereras TCE 5310's delar viktigaste funktioner:
R Fjärrkontroll, tillåter maskinföraren att kontrollera på
avstånd TCE 5310's handlingar genom manipolatorn,
kopplaren och pedalen.
R Borrchucksgruppen, tillåter blockeringen och rote-
ringen av hjulskenan; den aktiveras hydrauliskt och
består av borrchuckhållararm och tillslutningfläns
(med tillslutningskramar).
R Verksam grupp, tillåter brytning, demontering och
montering av däcket; den aktiveras hydrauliskt och
består av: plattform, tralla, verksam arm med mon-
teringsverktyg och brytarskiva (och vederbörliga
stickkontakter), friläggningspedal.
R El- och hydrauliska insallationen, tillåter tändning
och släckning och reglering av TCE 5310's hydraulis-
ka tryck.
3.5 Apparatbeskrivning
TCE 5310 har roterande och rörliga delar som
kan orsaka finger- och armskador.
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
18
17
19
652024-01_Mi

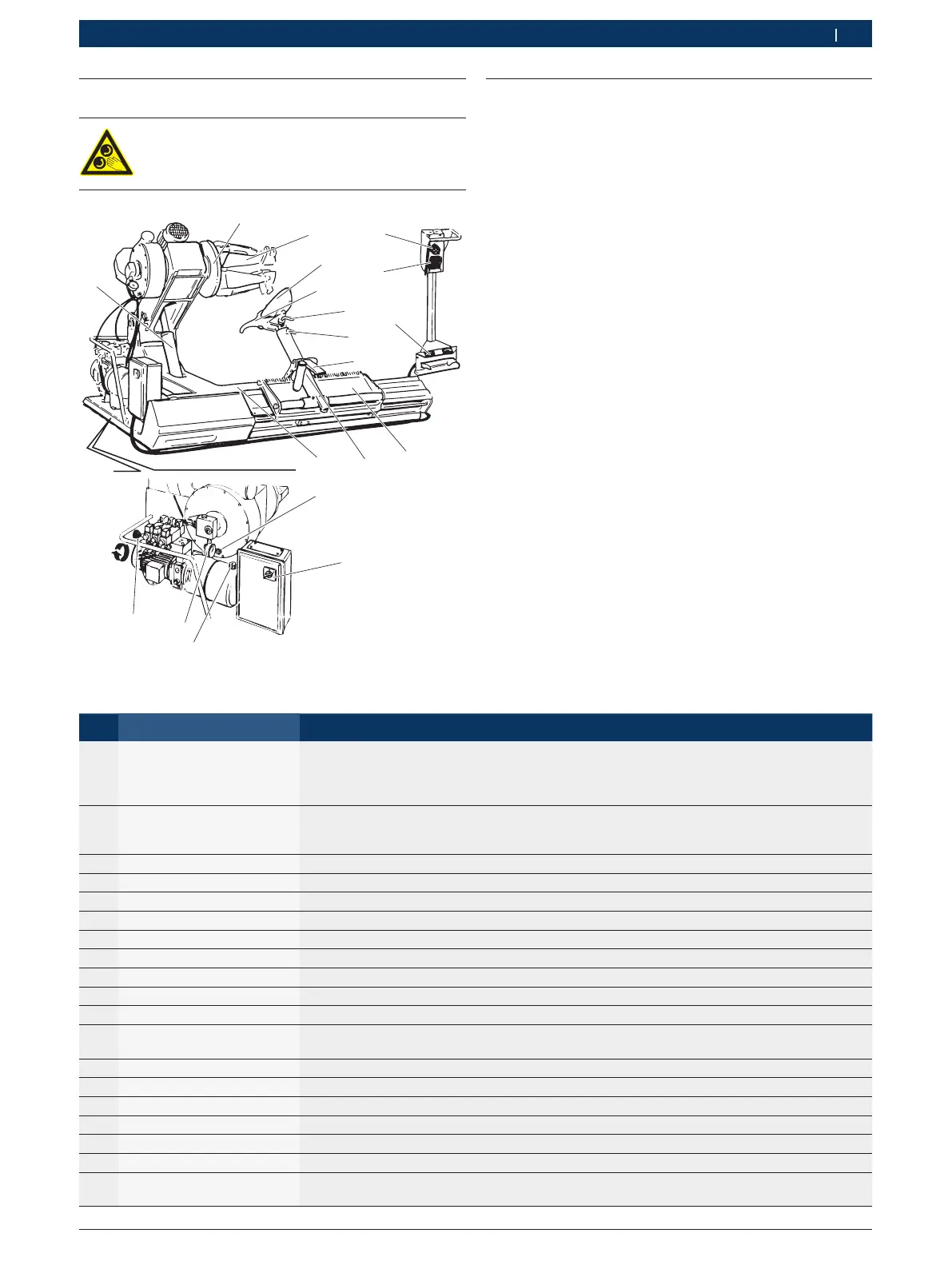

Fig. 1: TCE 5310
Pos. Namn Funktion
1 Manipolator Förflyttning av borrchuckhållararmen och av trallan:
R Genom att aktivera spaken uppåt lyfts borrchuckhållararmen.
R Genom att aktivera spaken neråt sänks borrchuckhållararmen.
R Genom att aktivera spaken åt höger och vänster förflyttas trallan.
2 Kopplare Aktivering av tillslutningsflänsen:
R Genom att aktivera spaken åt vänster öppnas tillslutningsflänsenskramar.
R Genom att aktivera spaken åt höger stängs tillslutningsflänsenskramar.
3 Pedal Öppnar och stänger tillslutningsplattanskramar.
4 Borrchuckhållararm Höjning och sänkning av tillslutningsflänsen.
5 Tillslutningsfläns Hydraulisk blockering av hjulskenan coh rotering med- och motsols.
6 Tillslutningskramar Tillslutning av hjulskenan (med olika kopplingsmöjligheter).
7 Plattform Positionering av hjulet före och efter demontering och monteringen av däcket.
8 Tralla Vågrätt förflyttning av verksama armen.
9 Verksam arm Positionering av monteringsverktyget och av brytarskivan.
10 Monteringsverktyg Demontering och montering av däcket.
11 Brytarskiva Brytning och utdragning av däcket från sitt säte på hjulskenan.
12 Stickkontakt till monte-
ringsverktyget
Positionering av monteringsverktyget.
13 Stickkontakt till brytarskivan Positionering av brytarskivan.
14 Friläggningspedal Friläggning av verksama armen.
15 Huvudströmbrytare
Tändning och släckning av TCE 5310.
16 Oljenivåmätsticka
Anvisning till oljenivån i TCE 5310.
17 Knapp hydrauliskt tryck Reglering av arbetstrycket till borrchucken.
18 Hydraulisk manometer Anvisning till maskinens hydrauliska tryck.
19 Kontrollampa för oljan i re-
ducerventil
Anvisning att man har minsta oljenivå i reducerventilen.
