i För montering av särskilt hårda tubeless-och super-
singledäck följ anvisningarna till lantbruksdäck.
! VARNING! Det är strängt förbjudet att blåsa upp
däcket i fall hjulet fortfarande är på maskinen!
! VARNING! För att arbeta med mycket tunga hjul be-
hövs minst 2 personer!

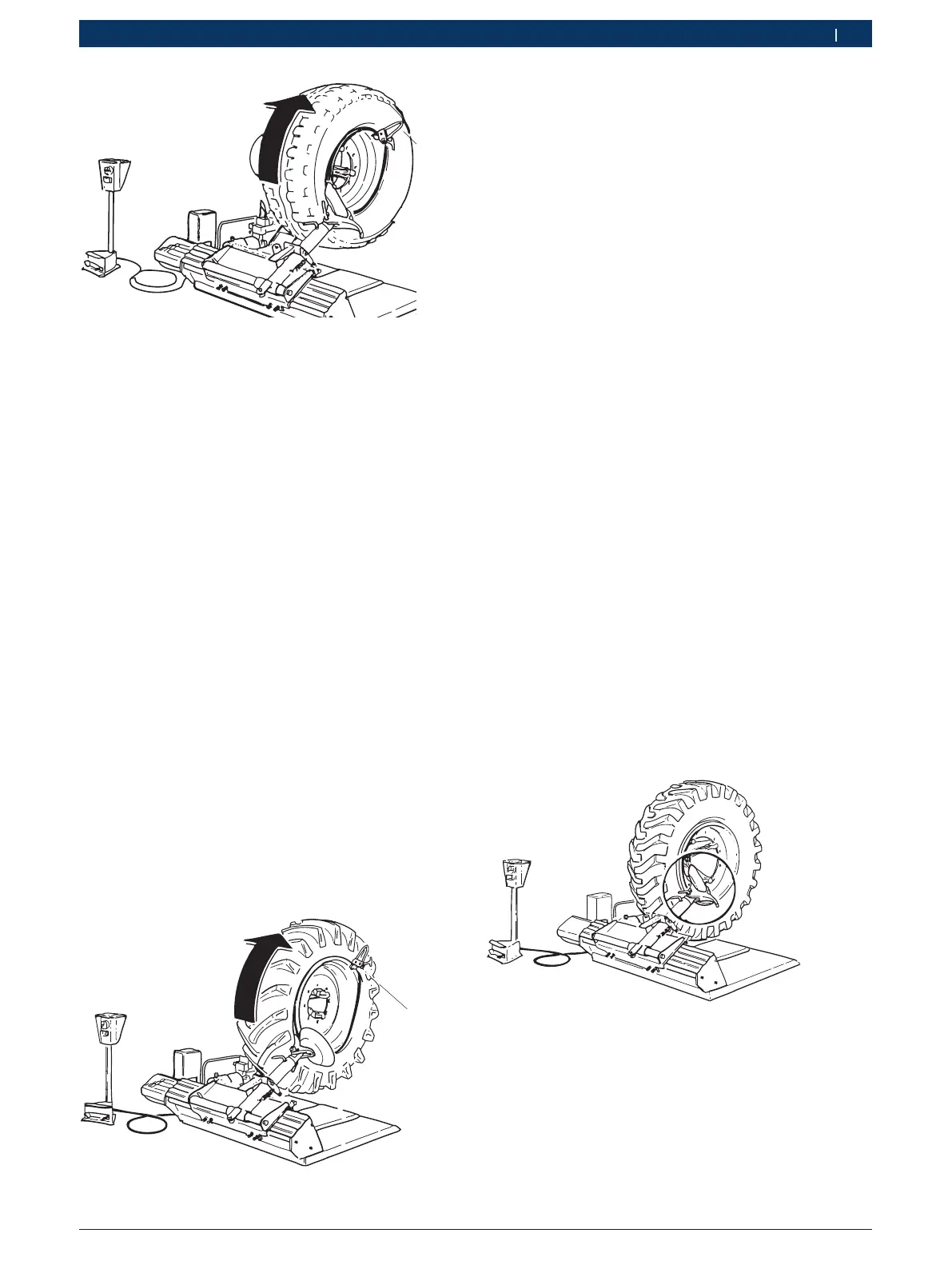

Montering av lantbrukshjul
1. Smörj med monteringsklister bägge däckvulsterna,
hjulskenans rygg och kanal.
2. Ställ täckmanteln (genom att böja den) på plattfor-
men.
3. Stöd däcket på hjulskenan, montera den särskilda
tången (1) på hjulskenans främre kant och positio-
nera monteringsverktyget med anvisning till hjuls-
kenans yttre kant.
4. Blockera för hand verksama armen på trallan,
därefter tryck med brytaren däckets sida mot
hjulsekenans kanal, genom att sätta i rörelse mani-
polatorn, och, med pedalen, rotera utan uppehåll
tillslutningsflänsen tills bakre vulsten är monterad
helt och hållet.
652022-13_Mi
1
5. Inför luftkammaren (komm i håg att sänka borrchuck-
hållararmen) och stöd däcket på plattformen för att
underlätta monteringen.
6. Positionera monteringsverktyget i närheten av venti-
len med den särskilda referensmärkningen på hjuls-
kenans kant, montera tången vänster om monterings-
verktyget och rotera däcket medsols och försäkra dig
att vulsten ligger i hjulskenans kanal.
Montering av hjul med tunnband
1. Ställ täckmanteln (genom att böja den) på plattfor-
men.
2. Närma täckmanteln till hjulskenan med en felfri cen-
trering; fullborda monteringen av andra vulsten med
brytarskivan.
3. Inför tunnbandet och blockera det med den särskilda
tillslutningsringen.
i Om det är ett tubeless däck måste en särskild O-ring
införas mellan hjulskenan och tunnbandet.
i Om hjulet har en luftkammare, måste man stoppa in
den i täckmanteln innan monteringen och släppa ur
luften så den sträcks ut likformigt inne i täckmanteln.
4. Inför ventilen i det lämpliga hålet på hjulskenan.
i Under luftuttömmningen av däcket ställ brytarskivan
framför hjulet för att undvika skadegörelser förors-
akade av tillfällig urkoppling av låsbrickan.
652022-14_Mi
! VARNING! Det är strängt förbjudet att blåsa upp
däcket i fall hjulet fortfarande är på maskinen!
! VARNING! För att arbeta med mycket tunga hjul be-
hövs minst 2 personer!
