22 | Información sobre el calentador US
6 720 647 005 (2011/09)

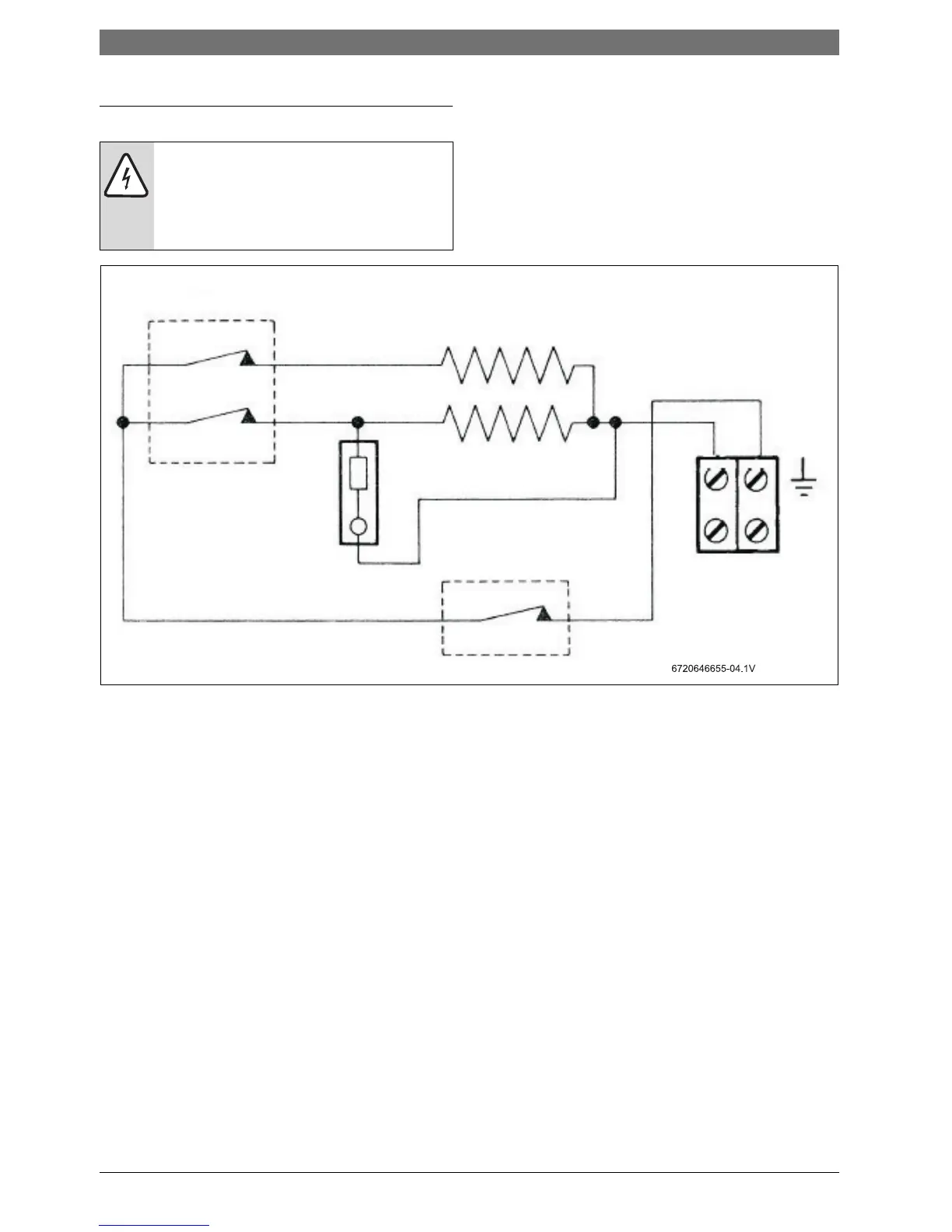

2.6 Diagrama eléctrico
Fig. 2 Esquema interno de conexión
PELIGRO: ¡Riesgo de choque eléctrico!
B Apague siempre el suministro eléctrico a
la unidad antes de retirar la cubierta o
realizar tareas de mantenimiento y servi-
cio.
Elementos de calefacción
Suministro
eléctrico
Restablecimiento manual Corta circuito térmito
Neón
Selector de potencia
e interruptor de flujo
