Modo d’uso e navigazione menù | WBE 5210 | 41 it
Modo d’uso e navigazione 2.
menù

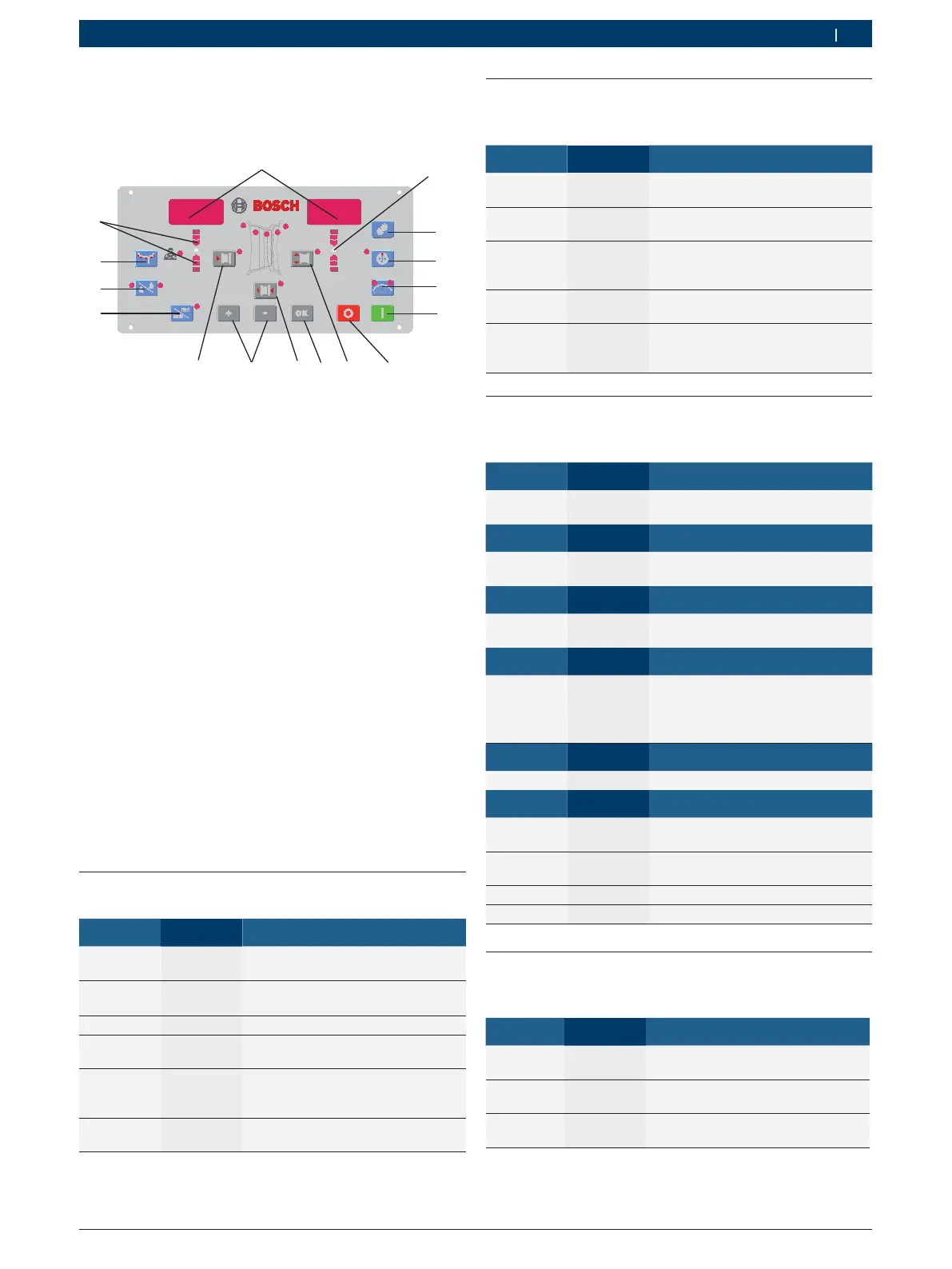

Pannello comandiFig. 1:
1. Visualizzatore dati
2. Diodi luminosi di direzione punto di squilibrio
3. Punto di squilibrio (LED)
4. Tasto impostazione DISTANZA cerchio
5. Tasto impostazione DIAMETRO cerchio
6. Tasto impostazione LARGHEZZA cerchio
7. Tasto SPLIT
8. Tasto selezione unità di misura per larghezza o diametro cerchio
(MM/INCH)
9. Tasto funzioni di controllo (SET)
10. Tasto selezione programma di equilibratura (MODE)
11. Tasto STOP
12. Tasto START
13. Tasti impostazione (-/+)
14. Tasto ottimizzazione
15. Tasto OK
Si può suddividere il menù dell'equilibratrice in diversi
sottomenù:
Configurazione d’uso
$
Configurazione della scheda $
Auto-taratura $
Auto-diagnosi $
Tenendo premuto il tasto SET si scorrono le varie voci;
per confermare l’ingresso nel menù premere il tasto
MM/INCH entro 1,5 secondi.
Configurazione d’uso 2.1
Premere il tasto SET fino alla scritta "TOL".
Display SX Display DX Descrizione
TOL 5 Indicazione della la soglia di az-
zeramento della macchina
RES 5 Visualizzazione dello squilbrio ar-
rotondato a 5 gr. o effettivo
UNB GRA Selezione pesi (grammi o once)
SND ON Indicazione del segna-
le acustico (bip)
CAR ON Indicazione della possibili-
tà di utilizzare il carter pro-
tezione ruota per il lancio
LAR 0.50 Visualizzazione larghez-
za: 0.50" o 0.25"
Configurazione della scheda2.2
Premere il tasto SET fino alla scritta "TOL" poi il tasto
MM/INCH.
Display SX Display DX Descrizione
POT OFF/ON Attivazione/disattivazione del
calibro automatico interno
ALU OFF/ON Attivazione/disattivazione del
la funzione calibro “aludata”
PED OFF/ON Attivazione/disattivazio-
ne del la funzione di acqui-
sizione misura col pedale
PLR OFF/ON Attivazione/disattivazione
del calibro della larghezza
ROT OFF/ON Attivazione/disattivazione del-
la funzione di misura medi-
ante sonar (a richiesta)
Auto-taratura 2.3
Premere il tasto SET fino alla scritta "CAL" poi il tasto
MM/INCH.
Display SX Display DX Descrizione
C-1 Memorizzazione dello zero
gruppo flangia e albero
Display SX Display DX Descrizione
D-1 0 osup Taratura potenziometro distanza:
posizione di riposo
Display SX Display DX Descrizione
D-2 200 Taratura potenziometro distanza:
posizione a 20 cm
Display SX Display DX Descrizione
L-1 Taratura potenziometro larg-
hezza posizione tutto aperto
L-2 Taratura potenziometro larg-
hezza posizione tutto chiuso
Display SX Display DX Descrizione
H-1 es.: 14" Taratura potenziometro diametro
Display SX Display DX Descrizione
C-2 Impostazione dimensioni ruota e
memorizzazione squilibrio
C-3 Impostazione peso di taratura e
lancio col peso all'interno
C-4 Lancio col peso all'esterno
C-5 Aggiustamento angolo
Auto-diagnosi2.4
Premere il tasto SET fino alla scritta "TST" poi il tasto
MM/INCH.
Display SX Display DX Descrizione
Msr Premere il tasto DISTANZA per
scorrere il menù
es.: 892 1° valore visualizzato: tensione
misurata pick-up interno
es.: 1338 2° valore visualizzato: tensione
misurata pick-up esterno
1
2
3
9
13
7
8
154
12
14
10
9
11
65
