Maschinenbetrieb und Benutzung der Menüs | WBE 5210 | 5 de
Maschinenbetrieb und Be-2.
nutzung der Menüs

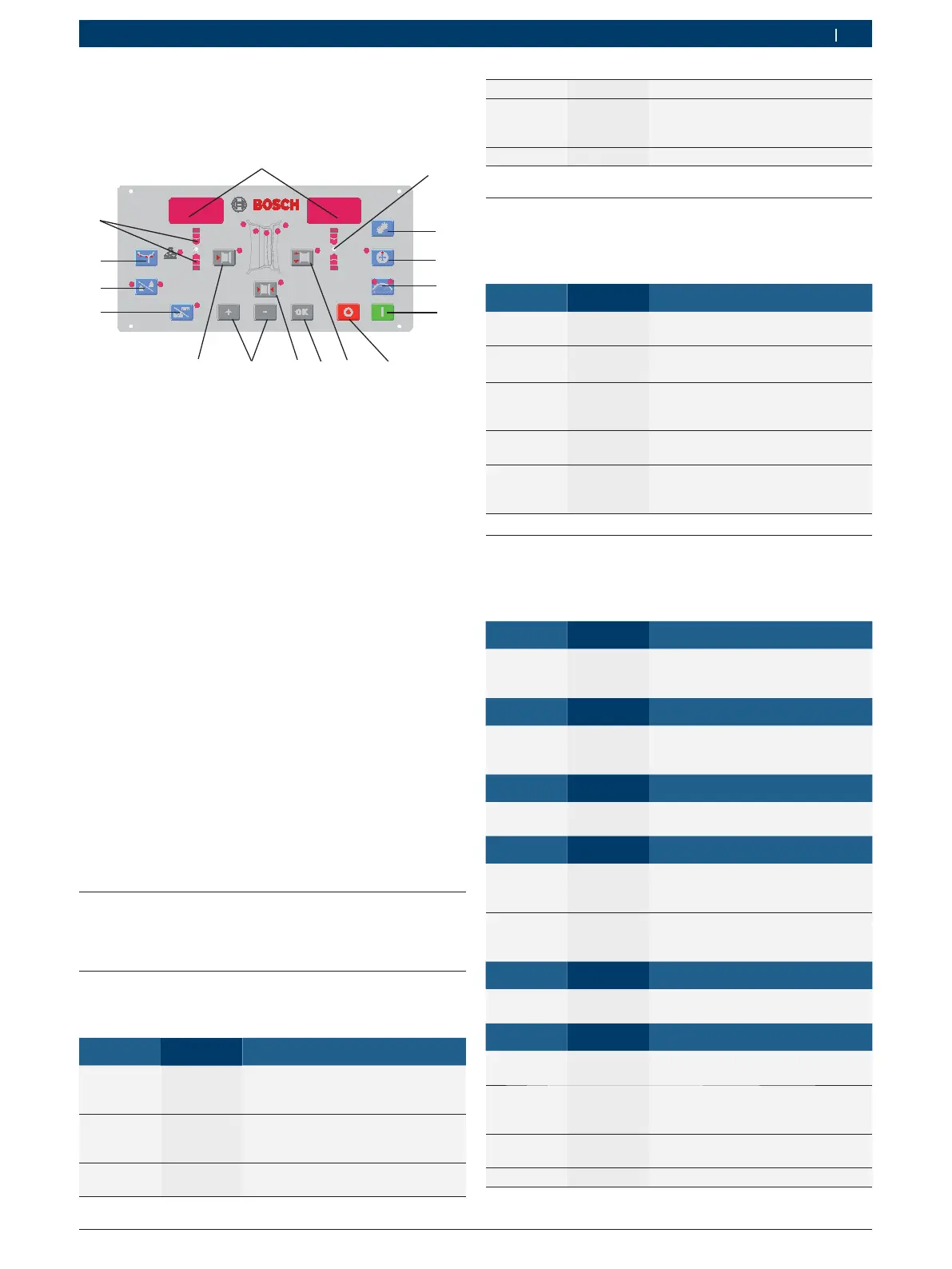

BedienfeldFig. 1:
1. Datenanzeige
2. Leuchtdioden mit Richtungsanzeige der Unwuchtstelle
3. Unwuchtstelle (LED)
4. Einstelltaste FELGENABSTAND
5. Einstelltaste FELGENDURCHMESSER
6. Einstelltaste FELGENBREITE
7. SPLIT-Taste
8. Taste zur Auswahl der Maßeinheit für die Breite und den Durch-
messer der Felge (MM/INCH)
9. Taste für Steuerfunktionen (SET)
10. Taste zur Auswahl des Wuchtprogramms (MODE)
11. STOPP-Taste
12. START-Taste
13. Einstelltasten (-/+)
14. Taste für Optimierung
15. OK-Taste
Das Menü der Auswuchtmaschine kann in verschiedene
Untermenüs untergliedert werden:
Einstellungen für den Betrieb
$
Kartenkonfiguration $
Selbstkalibrierung $
Eigendiagnose $
Durch Drücken der Taste SET wird durch die verschie-
denen Menüpunkte geblättert. Um die Öffnung eines
bestimmten Menüs zu bestätigen, muss innerhalb von
max. 1,5 Sek die Taste MM/INCH gedrückt werden.
Einstellungen für den Betrieb 2.1
Die Taste SET solange drücken, bis die Textmeldung
„TOL“ erscheint.
Einstellungen für den Betrieb 2.2
Die Taste SET solange drücken, bis die Textmeldung
„TOL“ erscheint.
Display LI Display RE Beschreibung
TOL 5
Zeigt die Schwelle der Rest-
wertunterdrückung der Aus-
wuchtmaschine an
RES 5
Anzeige der auf 5 gr aufgerun-
deten Unwucht, bzw. der tat-
sächlichen Unwucht
UNB GRA
Auswahl der Gewich-
te (Gramm oder Unzen)
SND ON
Akustiksignal (Bip)
CAR ON
Zeigt die Möglichkeit an, die Ra-
dschutzabdeckung für den
Messlauf zu verwenden
LAR 0.50
Anzeige der Breite: 0.50“ oder 0.25“
Kartenkonfiguration2.3
Die Taste SET solange drücken, bis die Textmeldung
„TOL“ erscheint und anschließend die Taste MM/INCH
drücken.
Display LI Display RE Beschreibung
POT OFF/ON
Aktivierung/Deaktivierung des in-
neren automatischen Messarms
ALU OFF/ON
Aktivierung/Deaktivierung der
Funktion des Messarms „AluData“
PED OFF/ON
Aktivierung/Deaktivierung der
Funktion zur Speicherung der
Messdaten über das Fusspedal
PLR OFF/ON
Aktivierung/Deaktivierung des Mes-
sarms für die Breitenmessung
ROT OFF/ON
Aktivierung/Deaktivierung
der Messfunktion über So-
nar (auf Anfrage des Kunden)
Selbstkalibrierung 2.4
Die Taste SET solange drücken, bis die Textmeldung
„CAL“ erscheint und anschließend die Taste MM/INCH
drücken.
Display LI Display RE Beschreibung
C-1 Speicherung des Nullwer-
tes für Flansch und Welle
Display LI Display RE Beschreibung
D-1 0 oder hö-
her
Kalibrierung Potentiometer für Ab-
standsmessung: Ruhestellung
Display LI Display RE Beschreibung
D-2 200 Kalibrierung Potentiometer für Ab-
standsmessung: Position bei 20 cm
Display LI Display RE Beschreibung
L-1 Kalibrierung Potentiome-
ter für Breitenmessung
Position: vollständig geöffnet
L-2 Kalibrierung Potentiome-
ter für Breitenmessung
Position: vollständig geschlossen
Display LI Display RE Beschreibung
H-1 Bsp: 14“ Kalibrierung Potentiome-
ter Durchmessermessung
Display LI Display RE Beschreibung
C-2 Einstellung Radabmessungen
und Speicherung Unwucht
C-3 Einstellung Kalibrierungsge-
wicht und Messlauf mit in-
nen befestigtem Gewicht
C-4 Messlauf mit außen be-
festigtem Gewicht
C-5 Korrektur Winkel
