INSTALACIÓN
EnglishFrançais Español
2. Utilice los cables de 15,2 m suministrados para los altavoces de la parte posterior de la
habitación (Figura 5).
Insértelos en las tomas del módulo de este modo:
RR va a la toma con la etiqueta Right Rear (trasero derecho).
LR va a la toma con la etiqueta Left Rear (trasero izquierdo).
3. En el otro extremo de cada cable, inserte el hilo con collarín rojo (+) en el terminal rojo (+)
de un altavoz. Inserte el otro hilo en el otro terminal (Figura 5).
Observe una etiqueta en cada hilo con collarín rojo que coincide con el altavoz
correspondiente:

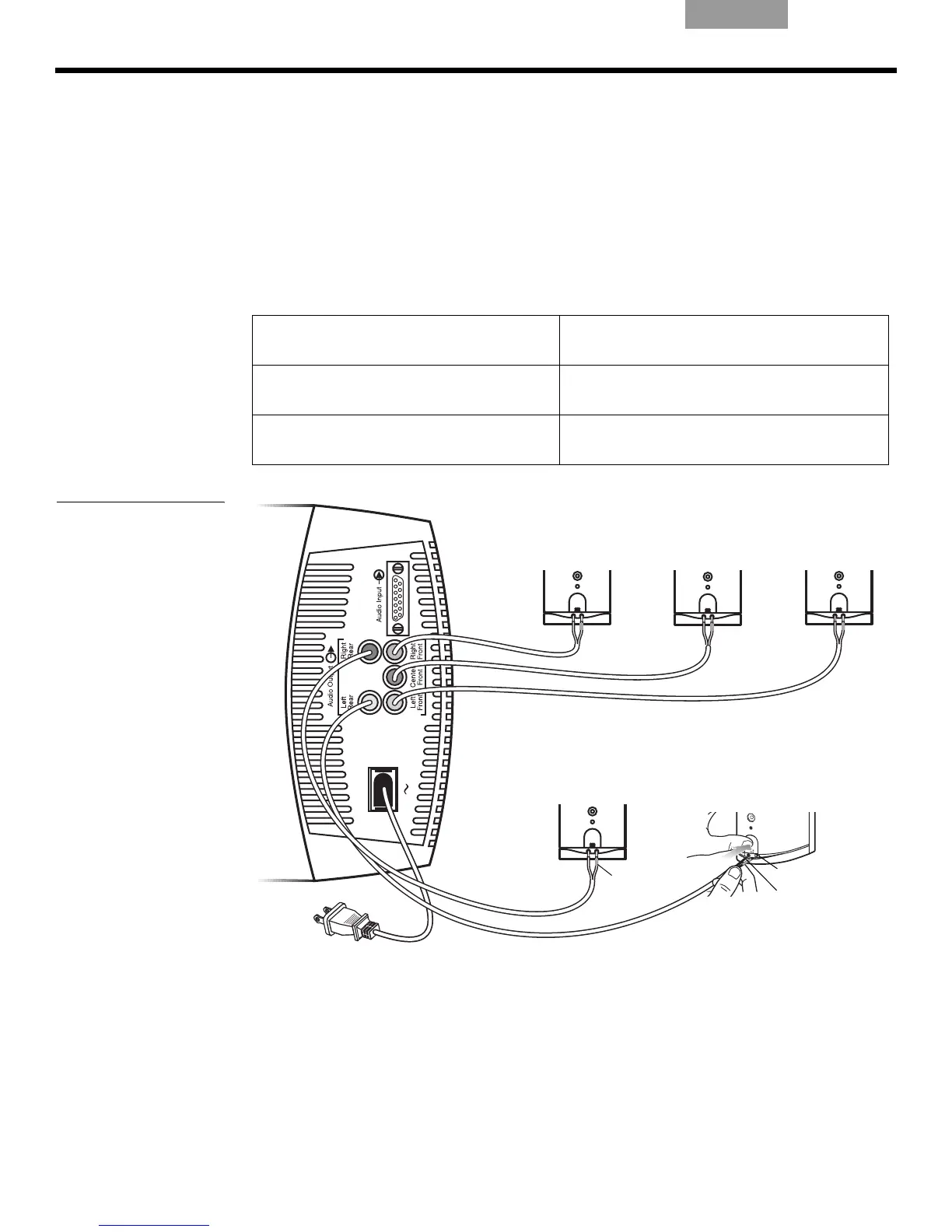

Figura 5
Conexión de los altavoces
pequeños con el módulo
Acoustimass
®
L para el altavoz de la parte frontal
izquierda
LR para el altavoz de la parte trasera
izquierda
R para el altavoz de la parte frontal
derecha
RR para el altavoz de la parte trasera
derecha
C para el altavoz de la parte frontal
central
Hilo con collarín
rojo y etiqueta LR
Terminal rojo
Altavoz
frontal
derecho
Altavoz
frontal
izquierdo
Altavoz
frontal
central
Etiqueta RR
Módulo del sistema Acoustimass
®
10
