Bose Acoustimass 10 Series IV User Manual

7
INSTALACIÓN
English FrançaisEspañol
Módulo autoamplificado Acoustimass
®
La tecnología de los altavoces Acoustimass
®
hace que resulte difícil localizar la fuente del
sonido de baja frecuencia de este módulo. Por tanto, puede ocultarlo de la vista y, además:
• Coloque el módulo en el mismo extremo de la habitación que el televisor.
• Mantenga el módulo a un mínimo de 0,6 m del televisor para evitar interferencias.
• Para incrementar el efecto de los graves, gire la abertura frontal hacia una pared;
para reducirlo, apártela de la pared.
• Mantenga la abertura frontal y la rejilla de ventilación de la parte inferior del módulo a un
mínimo de 5 cm de cualquier otra superficie.
• No bloquee las rejillas de ventilación situadas en la parte inferior del módulo. Si bloquea
la ventilación puede producirse una reducción de la salida de las frecuencias de graves
desde el módulo.

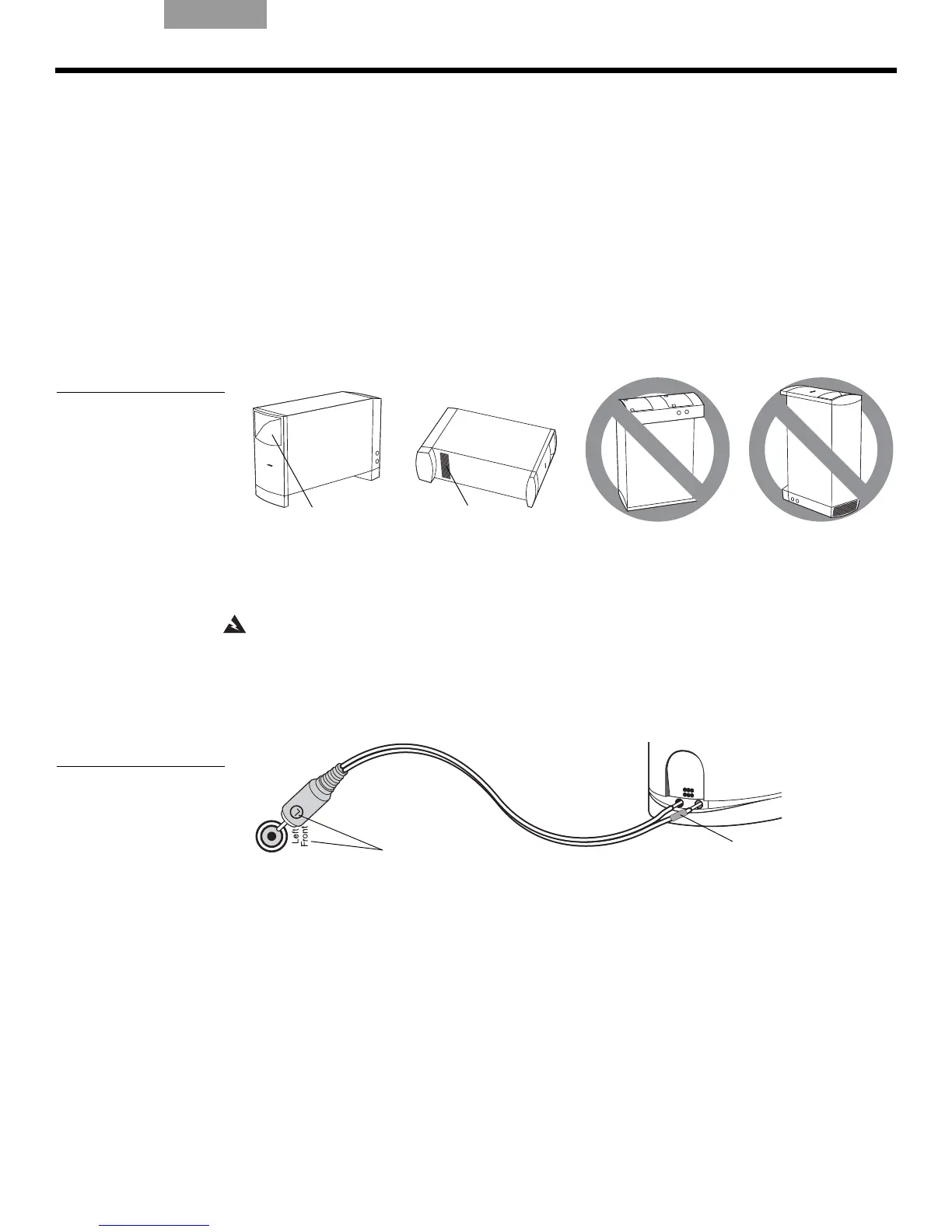

Figura 3
Opciones de ubicación del
módulo Acoustimass
Conexiones
Sólo el módulo Acoustimass se conecta al receptor. Los altavoces pequeños se conectan
directamente al módulo Acoustimass.
ADVERTENCIA: La conexión de los altavoces pequeños a un receptor puede producir daños
en el sistema y descargas eléctricas.
Conexión de los altavoces al módulo Acoustimass
Inserte el conector de cada cable para altavoces en la toma del módulo. Consulte la etiqueta
de cada conector para emparejarlo con la toma correspondiente.
Figura 4
Conexión del cable para
altavoces a una salida del
módulo y al altavoz
1. Utilice los cables para altavoces de 6,1 m suministrados para los tres altavoces frontales.
Inserte los conectores, de acuerdo con sus etiquetas, en las tomas del módulo del modo
siguiente (Figura 5 en la página 8).
• R va a la toma con la etiqueta Right Front (frontal derecho).
• C va a la toma con la etiqueta Center Front (frontal central).
• L va a la toma con la etiqueta Left Front (frontal izquierdo).
Preferida
Alternativa
Abertura frontal
PreferidaPreferida
Rejilla de ventilación
Collarín rojo a
terminal de altavoz rojo
Marcas emparejadas
Cable para
altavoces
suministrado
Altavoz
frontal
derecho

Bose Acoustimass 10 Series IV Specifications

General

Center Speaker	1
Connectivity Technology	Wired
System Type	Speaker System
Impedance	4 - 8 ohms
Subwoofer Type	Active subwoofer
Speaker Driver Diameter	2.5 inch
Color	Black
System Components	subwoofer
