8
INSTALLATION
EnglishFrançais Español
2. Pour les enceintes arrière, utilisez les câbles de 15,20 m fournis (voir Figure 5).
Insérez les connecteurs dans les jacks du module, en respectant les indications :
Le câble marqué RR dans le jack marqué « Right Rear ».
Le câble marqué LR dans le jack marqué « Left Rear ».
3. À l’autre extrémité de chaque câble, insérez le fil portant une bague rouge (+) dans la
borne rouge (+) d’une enceinte. Insérez l’autre conducteur dans l’autre borne (Figure 5),
Une indication sur chaque câble identifié par une bague rouge permet de le faire
correspondre à l’enceinte à laquelle il est destiné :

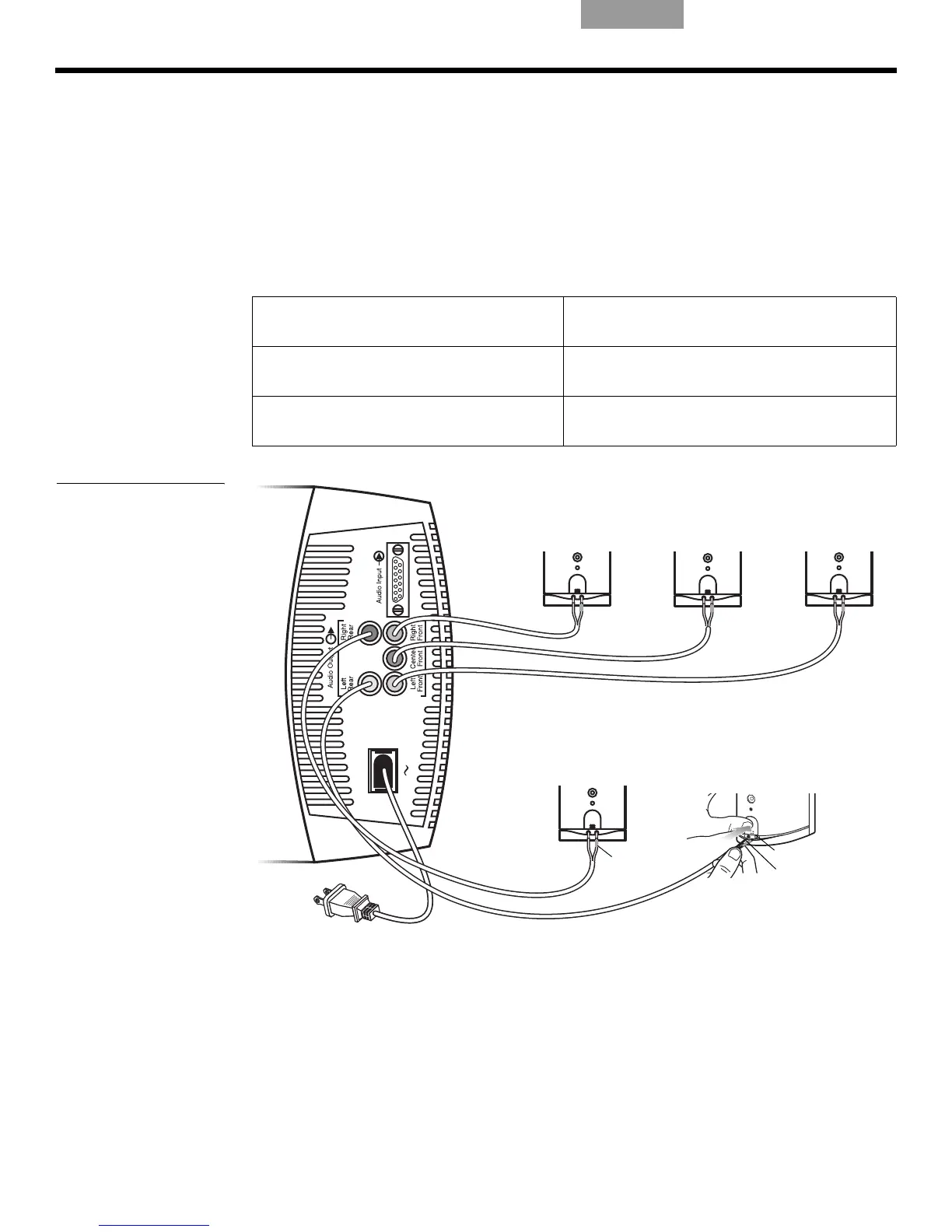

Figure 5
Connexion des petites
enceintes au module
Acoustimass
®
L (Left) pour l’enceinte avant gauche LR (Left Rear) pour l’enceinte arrière
gauche
R (Right) pour l’enceinte avant droite RR (Right Rear) pour l’enceinte arrière
droite
C (Center) pour l’enceinte centrale
avant
Câble à bague
rouge marqué LR
Borne rouge
Enceinte
avant
droite
Enceinte
avant
gauche
Enceinte
centrale
avant
Marque RR
Module Acoustimass
®
10
