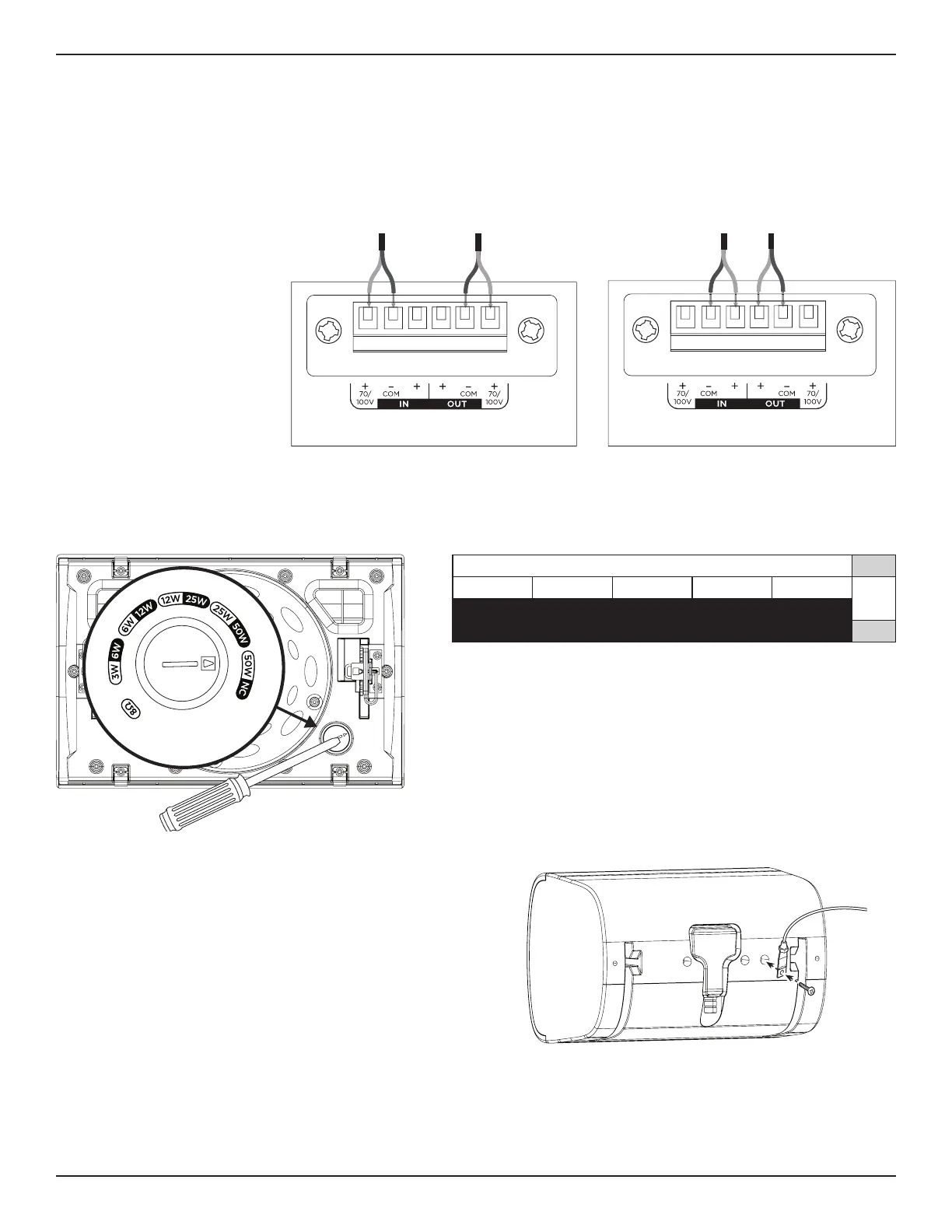

12 • Español Guía de instalación de • DesignMax DM5SE
BoseProfessional.com
Configuración
70 V/100 V
8 Ω
Nota: El altavoz no está diseñado
para su uso con un conducto rígido.
El altavoz es apto solamente para
conexiones mediante cableado o
conductos flexibles.
8Ω
8Ω
8Ω
8Ω
Configuración de altavoz
70 V
3 W 6 W 12 W 25 W 50 W*
8 Ω
6 W 12 W 25 W 50 W NC**
100 V
** NC: Sin conexión (no utilizar)* Predeterminado de fábrica
Configuración de la toma del transformador
Gire la toma para establecer la configuración. Utilice un destornillador de
cabeza plana.
Cableado de los altavoces
Calibre de cable
El altavoz DesignMax DM5SE está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm
2
) a 14 AWG (2.1 mm
2
).
Diagramas de conexión
Exponga 6 milímetros (¼") de cable sin aislación para conectarlo a los terminales.
Uso de un cable de seguridad
En algunos códigos regionales de construcción, se exige el uso de
un método secundario de fijación de los altavoces a estructuras
de apoyo con el propósito de brindar mayor seguridad. Elija una
posición de montaje, un método y los componentes que cumplan
con los códigos y los reglamentos locales de construcción.
Se puede conectar un cable de seguridad al altavoz mediante
lainserción roscada situada en la parte posterior de la carcasa.
La inserción tiene la medida de un tornillo M6 (no incluido) conuna
profundidad de 15 milímetros (0.59 pulgadas).
