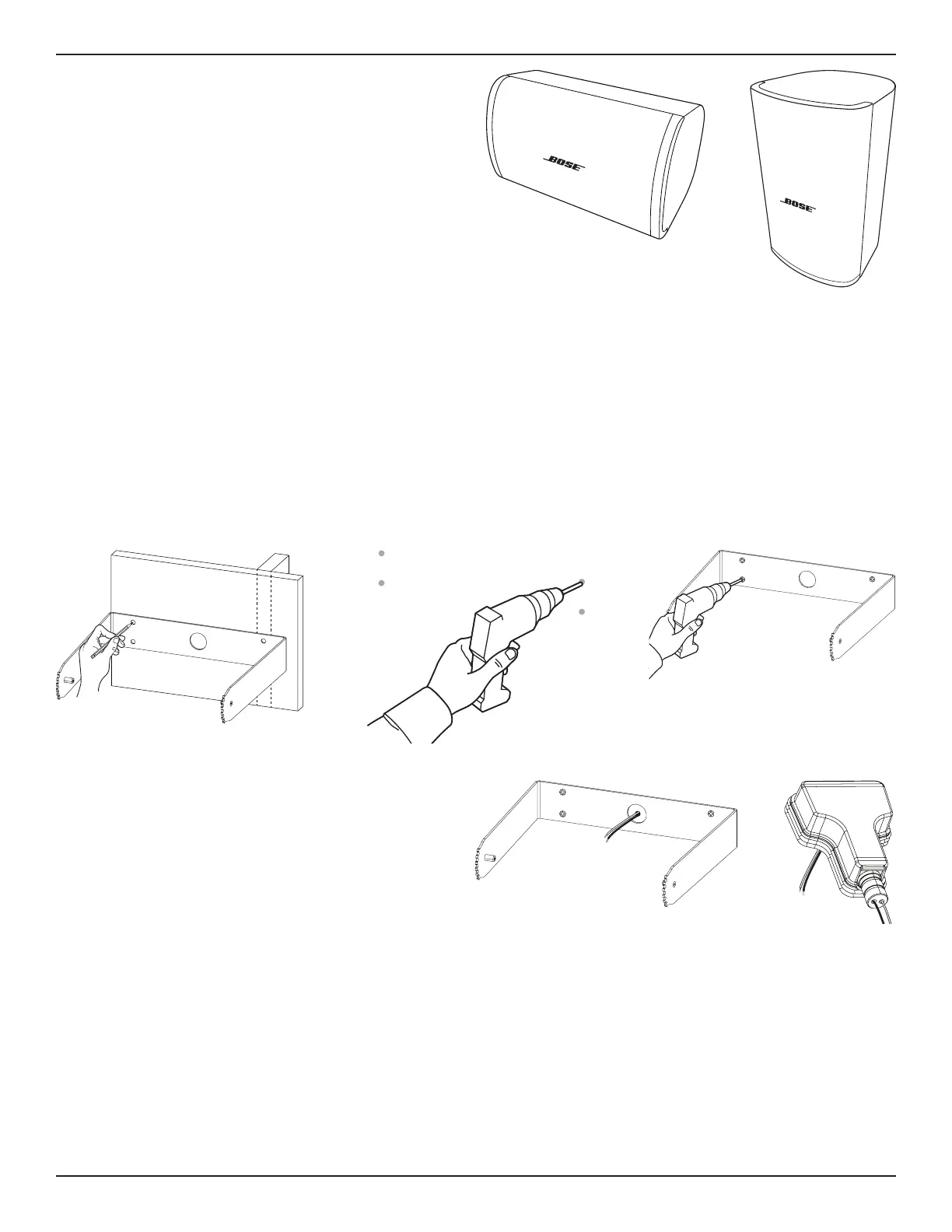

Español • 13Guía de instalación de DesignMax DM5SE
BoseProfessional.com
Configuración
Orientación del altavoz
Escoja la orientación del altavoz que se adapte mejor a su
instalación.
q Horizontal
w Vertical
q w
Instalación del soporte
Nota: En el momento de elegir una ubicación de instalación, al menos uno de los puntos de fijación del soporte de montaje debe fijarse a una
estructura de soporte. Los puntos de fijación no asegurados a una estructura de soporte deben ajustarse con las herramientas adecuadas para
lainstalación. Elija sujetadores que sean adecuados para todos los códigos y requisitos de construcción locales.
Nota: Elija los sujetadores adecuados para soportar el peso del altavoz (4.75 kg [10.5 lb]).
1. Marque el lugar en el que hará los orificios con el taladro.
2. Perfore 4 orificios (del tamaño adecuado para las fijaciones) en la pared.
3. Fije el soporte a la pared con 4 tornillos (no incluidos). Nota: Utilice tornillos de tamaño M5 o Nº 10.
q w e
Conexión del conector
1. Pase los cables a través del orificio central del soporte.
2. Retire el conector del altavoz.
3. Para instalaciones en áreas exteriores, inserte los cables
a través de la parte inferior de la cubierta de entrada.
Consulte Preparación de la cubierta de entrada resistente
a la intemperie en la página 11.
4. Conecte el altavoz. Para obtener información sobre
elcableado, consulte Conexión del altavoz en la página
12.
q e
Nota: Si el altavoz se instala cerca de superficies de cocina, como entornos comerciales de cocina en los que quede expuesto directamente a
aceites, es posible que disminuya el rendimiento o la operatividad del dispositivo.

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the Bose DesignMax DM5SE and is the answer not in the manual?

Bose DesignMax DM5SE Specifications

General IconGeneral
WooferYes
Speaker type2-way
Woofer diameter133.35 mm
Tweeter diameter25.4 mm
Number of drivers2
Speaker placementWall-mountable
Audio output channels- channels
Number of woofer drivers1
Woofer diameter (imperial)5.25 \
Tweeter diameter (imperial)1 \
CertificationIP55, UL14804, S5591/UL, NFPA701, IEC 60268-5, RoHS, CE
Product colorBlack
Housing materialPlastic
Recommended usageConferencing system
Impedance8 Ω
Sensitivity111 dB
Frequency range65 - 20000 Hz
RMS rated power50 W
Crossover frequency1800 Hz
Peak Music Power Output (PMPO)240 W
Operating temperature (T-T)-25 - 70 °C
Package weight11400 g
Quantity per pack2 pc(s)
Connectivity technologyWired
Harmonized System (HS) code85182200
Weight and Dimensions IconWeight and Dimensions
Depth197 mm
Width192 mm
Height286 mm
Weight4800 g
Depth (with stand)208 mm
