14 • Español Guía de instalación de • DesignMax DM5SE
BoseProfessional.com
Instalación

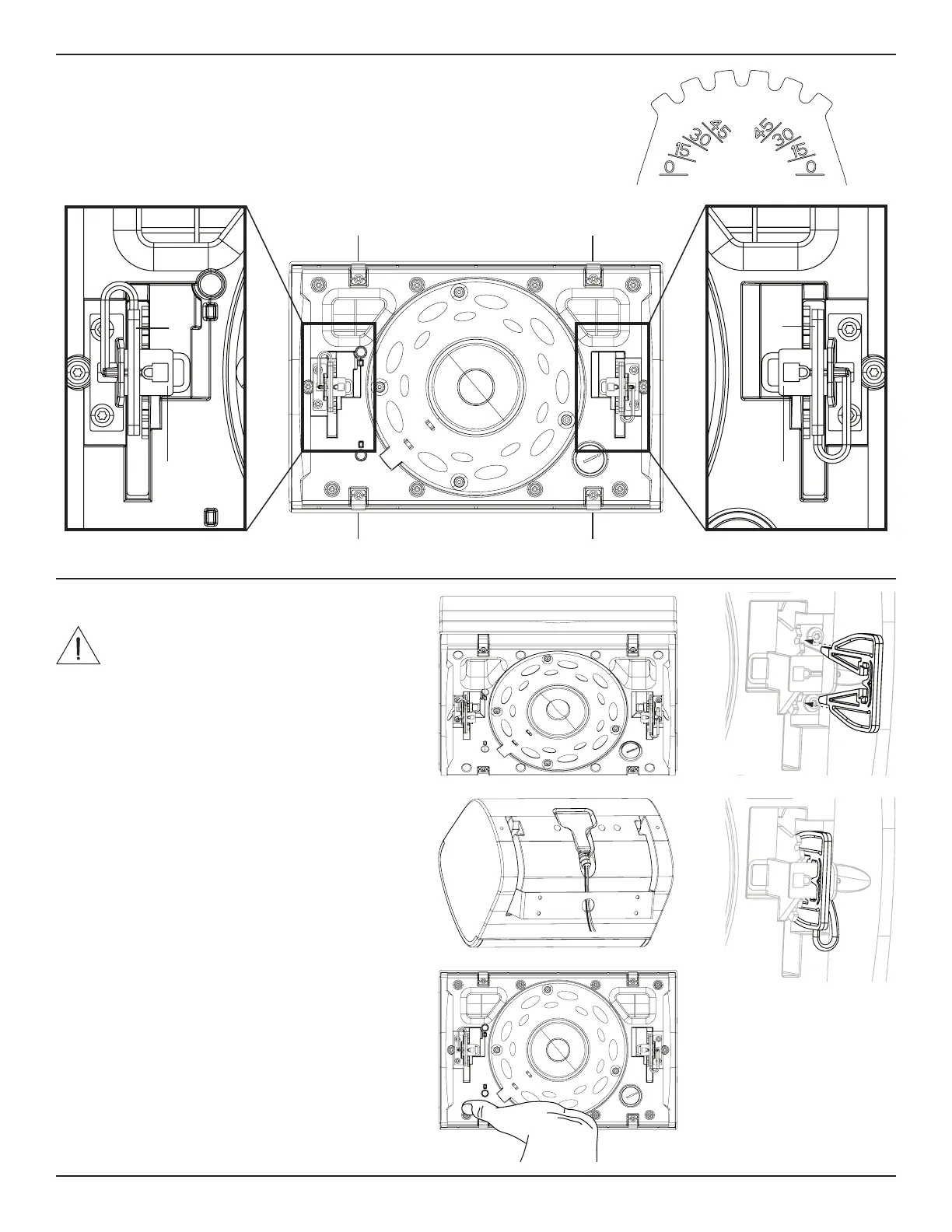

Información importante sobre el montaje
q Lengüetas de bloqueo del soporte: se utilizan para fijar el ángulo del altavoz.
w Lengüetas para liberar la rejilla: se utilizan para fijar la rejilla al altavoz.
e Horquillas de bloqueo: se utilizan para fijar el altavoz al soporte para montaje.
r Etiquetas de ángulo (en el soporte): Identifique la posición de ángulo deseada.
q q
w
w
w
w
r
w
r
t
u
e
e
Instalación del altavoz
ADVERTENCIA: Si no realiza los siguientes
pasos, puede tener como resultado una
condición de montaje insegura, lo que
podríaprovocar un riesgo de caída.
1. Retire las horquillas de bloqueo de las lengüetas de
bloqueo. Asegúrese de no sacar los fijadores de las
horquillas de bloqueo del altavoz.
2. Conecte el altavoz al soporte, ajuste el altavoz a 45°
y bloquee las lengüetas en el lugar que corresponde.
3. Fije el conector con cables al altavoz.
4. Para instalaciones en áreas exteriores, coloque la
cubierta de entrada resistente a la intemperie sobre
el conector y presiónela firmemente contra el altavoz
para crear un sello hermético. Consulte Preparación
de la cubierta de entrada resistente ala intemperie
en la página 11.
5. Libere las lengüetas y ajuste el altavoz al ángulo de
su preferencia. Asegúrese de sostener el peso del
altavoz mientras ajusta su ángulo.
Nota: El ángulo del altavoz se puede ajustar a 0°, 15°,
30° o 45°.
6. Bloquee las lengüetas en el lugar que corresponde.
7. Presione las horquillas de bloqueo en las lengüetas
de bloqueo hasta que las horquillas se sujeten
firmemente alrededor de las lengüetas.
