Deutsch • 27Installationsanleitung • DesignMax DM5SE
BoseProfessional.com

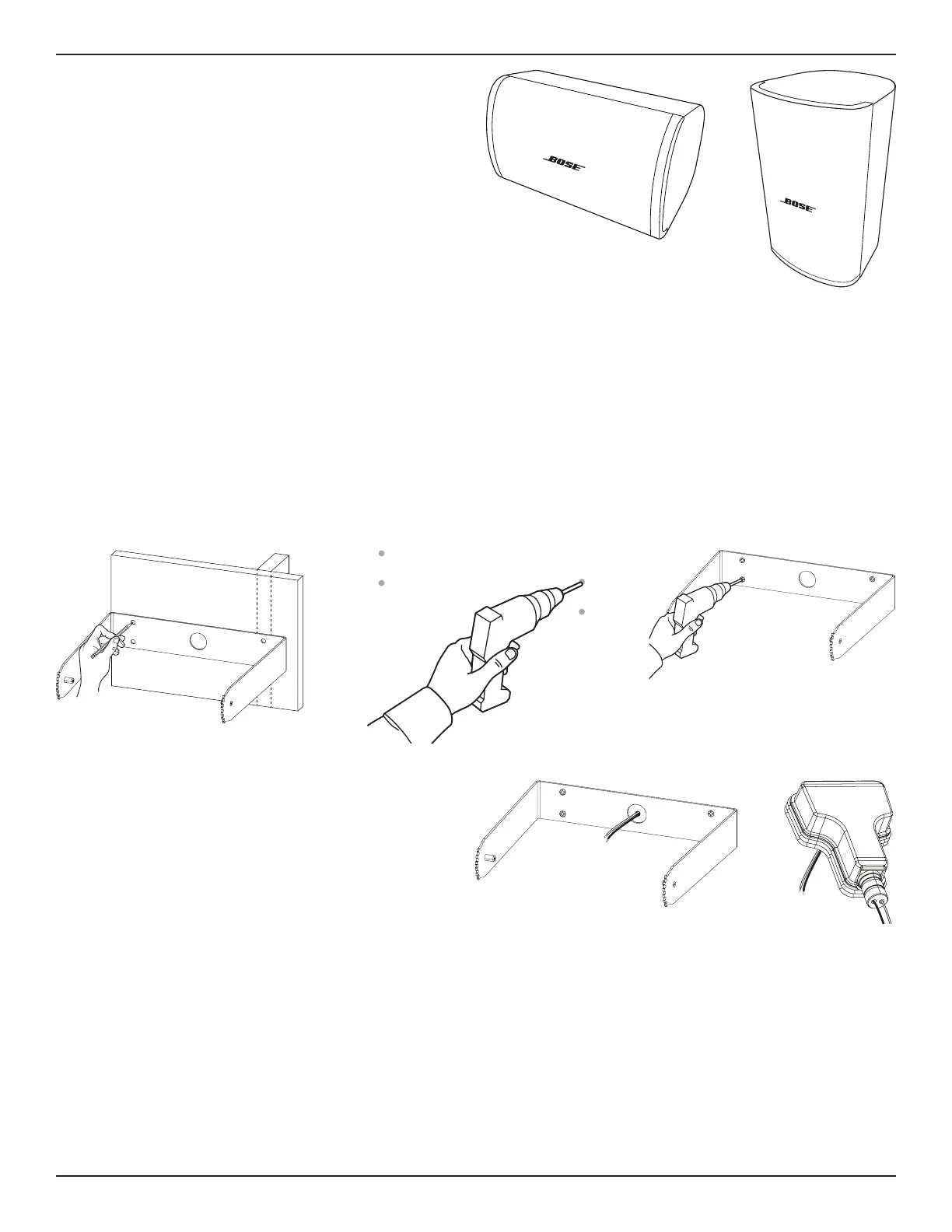

Systemeinrichtung
Ausrichtung des Lautsprechers
Wählen Sie die Ausrichtung des Lautsprechers, die für Ihre
Installation am besten geeignet ist.
q Horizontal
w Vertikal
q w
Montage der Halterung
Hinweis: Beachten Sie bei der Auswahl eines Montageorts, dass mindestens einer der Befestigungspunkte der Montagehalterungen an einer
tragenden Konstruktion angebracht sein muss. Befestigungspunkte, die nicht an einer tragenden Konstruktion angebracht sind, müssen mit fürdie
Montage geeigneten Befestigungselementen angebracht werden. Verwenden Sie Sicherungselemente, die den örtlichen Bauvorschriften und
Anforderungen entsprechen.
Hinweis: Achten Sie darauf, dass die Sicherungselemente für das Gewicht des Lautsprechers (4,75kg) geeignet sind.
1. Markieren Sie die Position der Bohrlöcher.
2. Bohren Sie vier Löcher (in der Größe passender Sicherungselemente) in die Wand.
3. Befestigen Sie die Halterung mit vier Schrauben (nicht im Lieferumfang enthalten) an der Wand. Hinweis: Verwenden Sie M5-Schrauben oder
Schrauben der Größe 10.
q w e
Verkabeln des Anschlusses
1. Führen Sie die Kabel durch das mittige Loch in der
Halterung.
2. Entfernen Sie den Anschluss vom Lautsprecher.
3. Führen Sie bei Installationen im Freien die Kabel durch
die Unterseite der Abdeckung der Anschlüsse. Siehe
Vorbereitung der wetterbeständigen Abdeckung der
Anschlüsse auf Seite 25.
4. Verkabeln Sie den Anschluss. Weitere Informationen zur
Verkabelung finden Sie unter Verkabeln des Lautsprechers
auf Seite26.
q e
Hinweis: Eine Installation in unmittelbarer Nähe einer Kochstelle, wo der Lautsprecher Speiseöl ausgesetzt ist (wie z.B. in gewerblichen
Räumlichkeiten mit Kochstellen), kann die Leistung oder Funktionen des Lautsprechers beeinträchtigen.
