Installation

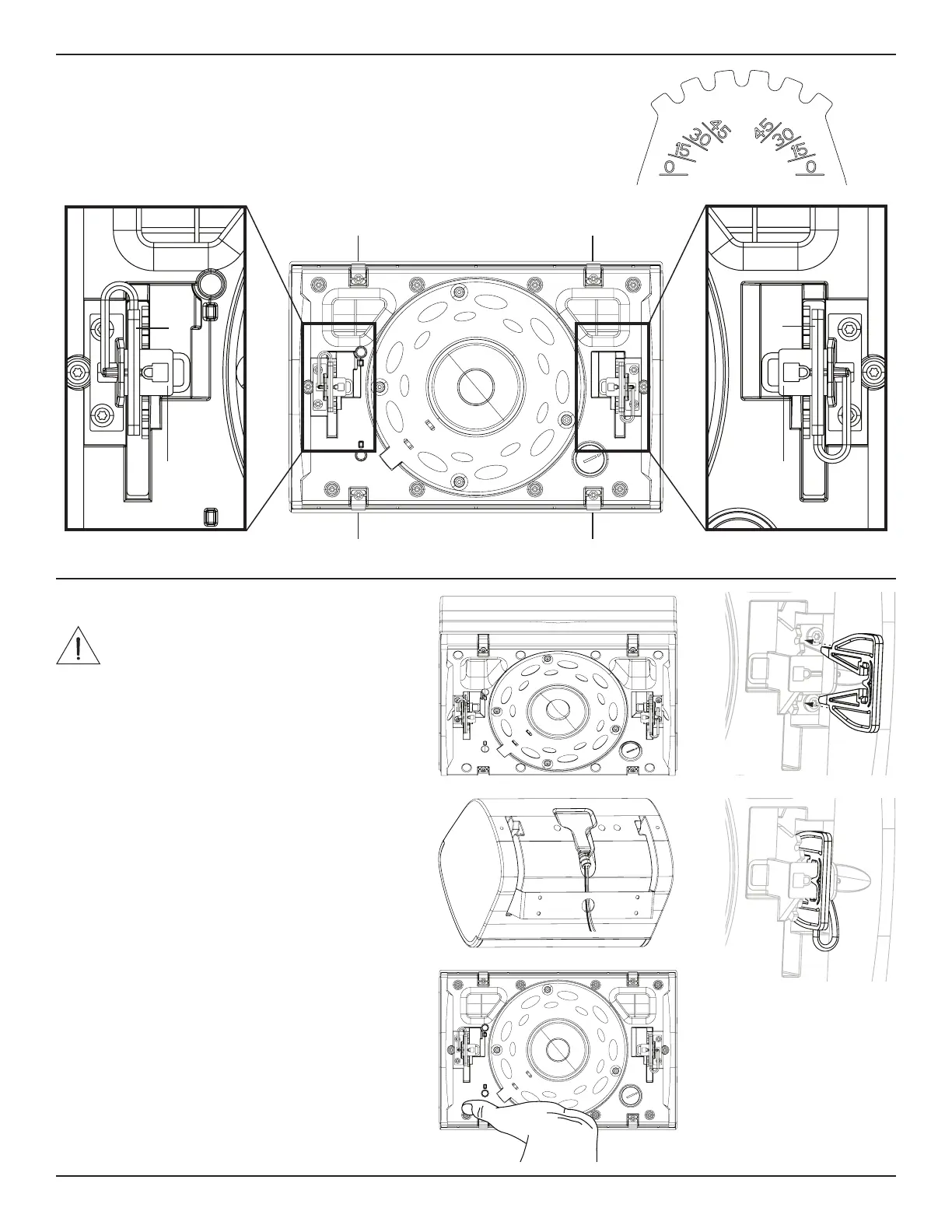

Wichtige Montagehinweise
q Sperrhaken: Zum Einstellen des Neigungswinkels des Lautsprechers.
w Befestigungslaschen für die Abdeckung: Zum Befestigen der Abdeckung am Lautsprecher.
e Feststellgabeln: Für eine sichere Befestigung des Lautsprechers an der Halterung.
r Neigungswinkel-Markierungen (an Halterung): Bestimmen Sie den gewünschten
Neigungswinkel.
q q
w
w
w
w
r
w
r
t
u
e
e
Installieren des Lautsprechers
WICHTIGER HINWEIS: Die Nichtbeachtung
derunten aufgeführten Schritte kann zu
einerunsicheren Befestigung sowie zum
Herunterfallen des Lautsprechers führen.
1. Entfernen Sie die Feststellgabeln von den
Sperrhaken. Achten Sie darauf, nicht die Befestigung
der Feststellgabel aus dem Lautsprecher zu ziehen.
2. Setzen Sie den Lautsprecher in die Halterung ein,
neigen Sie ihn in einem Winkel von 45° und stellen
Sie die Sperrhaken fest.
3. Befestigen Sie den verkabelten Anschlussstecker am
Lautsprecher.
4. Wenn Sie den Lautsprecher im Außenbereich
anbringen, positionieren Sie die wetterbeständige
Abdeckung der Anschlüsse über den Anschlüssen
und drücken Sie sie fest auf den Lautsprecher, um
die Abdeckung abzudichten. Siehe Vorbereitung der
wetterbeständigen Abdeckung der Anschlüsseauf
Seite 25.
5. Entsperren Sie die Haken und passen Sie den
Neigungswinkel des Lautsprechers wie gewünscht
an. Sichern Sie das Gewicht des Lautsprechers,
während Sie den Winkel des Lautsprechers
anpassen.
Hinweis: Der Neigungswinkel des Lautsprechers kann
0°, 15°, 30° oder 45° betragen.
6. Arretieren Sie die Haken.
7. Drücken Sie die Feststellgabeln auf die Sperrhaken,
bis die Gabeln die Haken fest umschließen.

Bose DesignMax DM5SE Specifications

General

Woofer	Yes
Speaker type	2-way
Woofer diameter	133.35 mm
Tweeter diameter	25.4 mm
Number of drivers	2
Speaker placement	Wall-mountable
Audio output channels	- channels
Number of woofer drivers	1
Woofer diameter (imperial)	5.25 \
Tweeter diameter (imperial)	1 \
Certification	IP55, UL14804, S5591/UL, NFPA701, IEC 60268-5, RoHS, CE
Product color	Black
Housing material	Plastic
Recommended usage	Conferencing system
Impedance	8 Ω
Sensitivity	111 dB
Frequency range	65 - 20000 Hz
RMS rated power	50 W
Crossover frequency	1800 Hz
Peak Music Power Output (PMPO)	240 W
Operating temperature (T-T)	-25 - 70 °C
Package weight	11400 g
Quantity per pack	2 pc(s)
Connectivity technology	Wired
Harmonized System (HS) code	85182200

Weight and Dimensions

Depth	197 mm
Width	192 mm
Height	286 mm
Weight	4800 g
Depth (with stand)	208 mm
