Installation
Entfernen der Frontabdeckung
An den Seiten der Frontabdeckung befinden sich zwei kleine Önungen (1).
Führen Sie auf der Seite des Lautsprechers, auf der sich auch die Aussparungen
für die Streben befinden, ein kleines, flaches Werkzeug in die Önungen der
Frontabdeckung ein und entriegeln Sie so die Befestigungslaschen. Nun können
Sie die Frontabdeckung vom Lautsprecher entfernen.
q q
Sicherheitshinweise und gesetzliche Bestimmungen
Der DesignMax DM5SE Lautsprecher hat umfassende Testreihen bestanden und entspricht den folgenden Normen und Einsatzanforderungen:
Zertifiziert gemäß ANSI/UL 1480A-2016, Speakers for Commercial& Professional Use
Allgemeine Gebrauchsfähigkeit– UL-Kategorie UEAY, Aktenzeichen S5591 Kontrollnummer3N89
Der DesignMax DM5SE ist für die Verwendung in Außenbereichen unter feuchten Bedingungen geeignet.
Geeignet für die Installation mit Class1, Class2 und Class3 Verkabelungsverfahren gemäß NFPA70, National Electrical Code, 2017,
Article640
Der DesignMax DM5SE Lautsprecher wurde gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt:
Getestet gemäß IEC60268-5, 2007

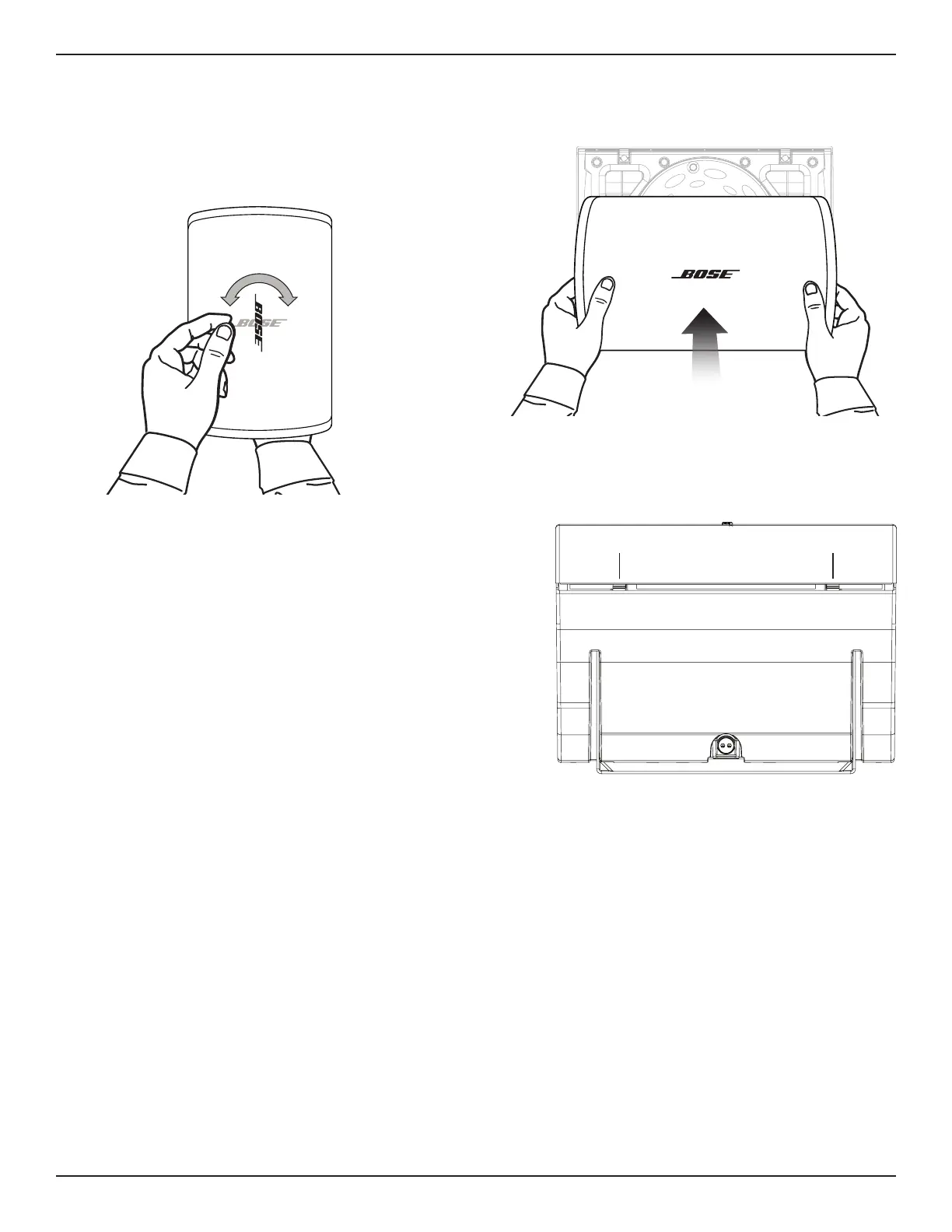

Anpassen des Logos
Sie können das Bose Logo an die Ausrichtung des Lautsprechers
anpassen. Drücken Sie mit einer Hand die Vorrichtung an der
Rückseite der Frontabdeckung. Drehen Sie mit der anderen
Handdas Logo. Das Logo kann im und gegen den Uhrzeigersinn
gedreht werden.
Hinweis: Drücken Sie die Vorrichtung nur nach innen, wenn Sie
dasLogoentfernen wollen.
Anbringen der Frontabdeckung
Positionieren Sie die Frontabdeckung an der Vorderseite des
Lautsprechers und drücken Sie sie behutsam fest, bis sie einrastet.

Bose DesignMax DM5SE Specifications

General

Woofer	Yes
Speaker type	2-way
Woofer diameter	133.35 mm
Tweeter diameter	25.4 mm
Number of drivers	2
Speaker placement	Wall-mountable
Audio output channels	- channels
Number of woofer drivers	1
Woofer diameter (imperial)	5.25 \
Tweeter diameter (imperial)	1 \
Certification	IP55, UL14804, S5591/UL, NFPA701, IEC 60268-5, RoHS, CE
Product color	Black
Housing material	Plastic
Recommended usage	Conferencing system
Impedance	8 Ω
Sensitivity	111 dB
Frequency range	65 - 20000 Hz
RMS rated power	50 W
Crossover frequency	1800 Hz
Peak Music Power Output (PMPO)	240 W
Operating temperature (T-T)	-25 - 70 °C
Package weight	11400 g
Quantity per pack	2 pc(s)
Connectivity technology	Wired
Harmonized System (HS) code	85182200

Weight and Dimensions

Depth	197 mm
Width	192 mm
Height	286 mm
Weight	4800 g
Depth (with stand)	208 mm
