Italiano • 33Guida all’installazione • DesignMax DM5SE
BoseProfessional.com

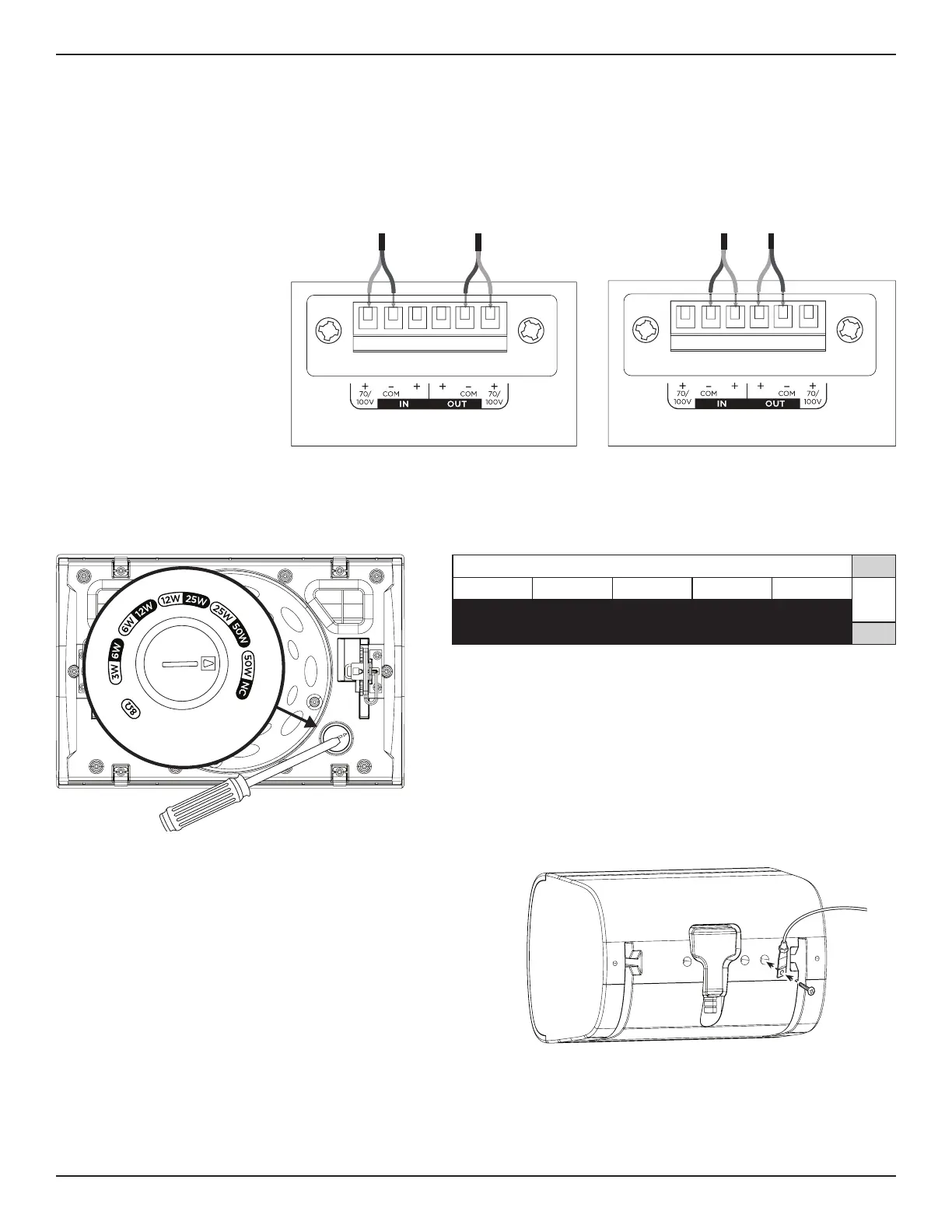

Configurazione
70 V/100 V
8 Ω
Nota: il diusore non è certificato
per l’utilizzo con un tubo
protettivo rigido. Il diusore può
essere utilizzato con connessioni
di cablaggio o tubi protettivi
flessibili.
8Ω
8Ω
8Ω
8Ω
Impostazioni del diusore
70 V
3 W 6 W 12 W 25 W 50 W*
8 Ω
6 W 12 W 25 W 50 W NC**
100 V
** NC: nessuna connessione (non utilizzare)* Impostazioni di fabbrica
Impostazione potenza del trasformatore
Selezionare la potenza ruotando il potenziometro tramite un cacciavite
a testa piatta.
Cablaggio del diusore
Diametro dei cablaggi
Il diusore DesignMax DM5SE è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm
2
)
e14AWG (2,1 mm
2
).
Schemi di collegamento
Scoprire 6 mm di filo non rivestito da collegare ai terminali.
Uso di un cavo di sicurezza
Alcune normative edilizie regionali richiedono l’impiego di
un secondo metodo di fissaggio dei diusori alle strutture
di supporto, allo scopo di garantire una maggior sicurezza.
Scegliere posizione, metodo e accessori di fissaggio conformi
alle normative edilizie locali.
È possibile collegare un cavo di sicurezza al diusore utilizzando
l’inserto filettato sul retro del cabinet.
L'inserto è dimensionato per una vite M6 (non inclusa) con una
profondità di 15 millimetri.
