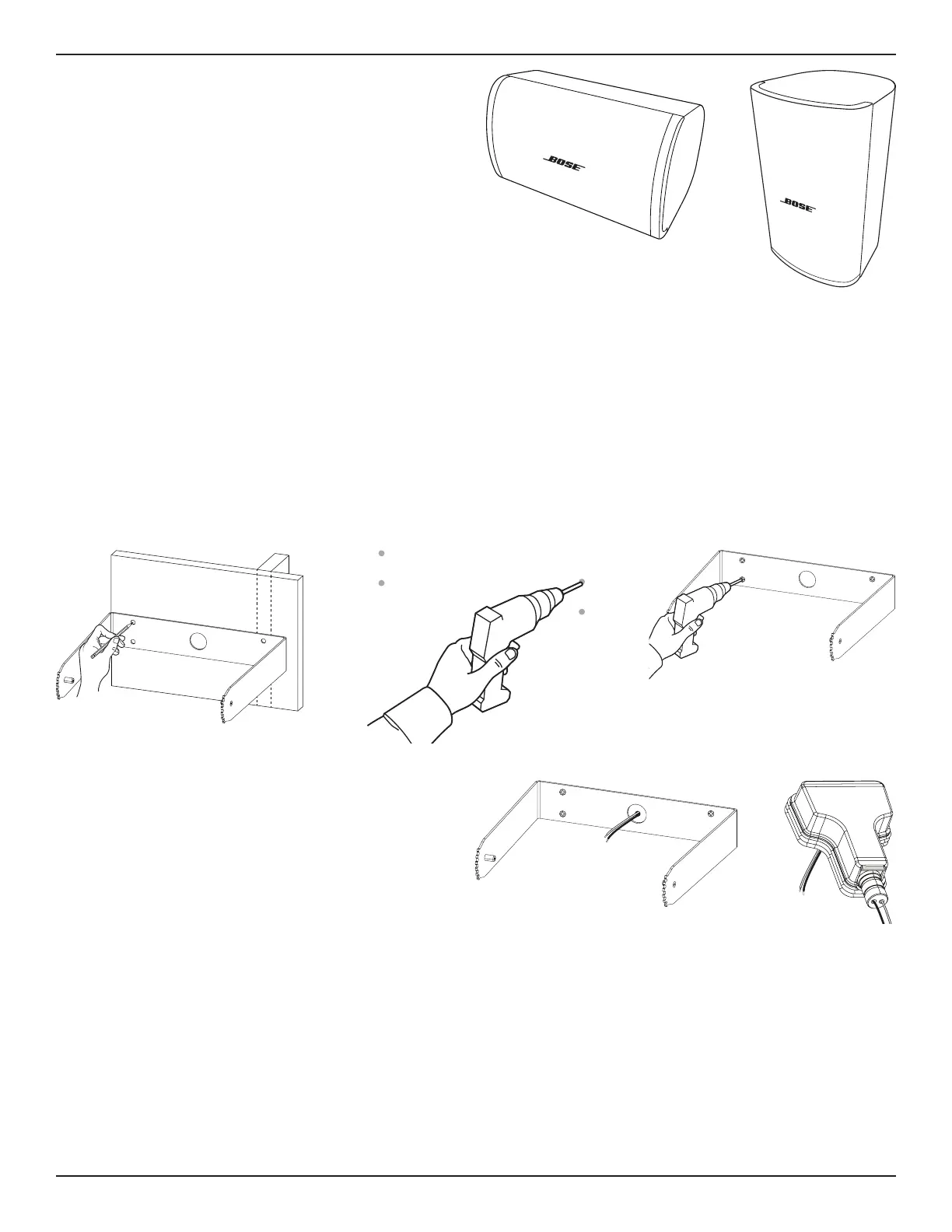

34 • Italiano DesignMax DM5SE • Guida all’installazione

BoseProfessional.com

Conﬁgurazione

Orientamento del diusore

Scegliere l’orientamento del diusore più adatto

all’impianto.

q Orizzontale

w Verticale

q w

Installazione della staa

Nota: durante la scelta della posizione di installazione, almeno uno dei punti di aggancio della staa di montaggio deve essere ﬁssato a

una struttura portante. I punti di aggancio non ﬁssati a una struttura portante devono essere ﬁssati utilizzando componenti appropriati

per l’installazione. Scegliere dispositivi di ﬁssaggio conformi a tutti i requisiti e tutte le normative per l'edilizia in vigore a livello locale.

Nota: scegliere dispositivi di ﬁssaggio appropriati per sostenere il peso del diusore (4,75 kg).

1. Contrassegnare la posizione dei fori.

2. Praticare quattro fori (dimensionati per i dispositivi di ﬁssaggio appropriati) nella parete.

3. Fissare la staa alla parete con quattro viti (non in dotazione). Nota: utilizzare viti in formato M5 o 10.

q w e

Cablaggio del connettore

1. Far passare i cavi attraverso il foro centrale della staa.

2. Rimuovere il connettore dal diusore.

3. Per le installazioni in esterni, inserire i ﬁli attraverso la

parte inferiore della cover di protezione degli ingressi.

Vedere Preparazione della cover di protezione degli

ingressi resistente agli agenti atmosferici a pagina

32.

4. Cablare il connettore. Per informazioni sul cablaggio,

vedere Cablaggio del diusore a pag. 33.

q e

Nota: l’installazione in prossimità di piani di cottura dove il diusore possa essere direttamente esposto a oli alimentari, come ad esempio

in cucine commerciali, può ridurre le prestazioni o la funzionalità del diusore.
