Italiano • 35Guida all’installazione • DesignMax DM5SE
BoseProfessional.com
Installazione

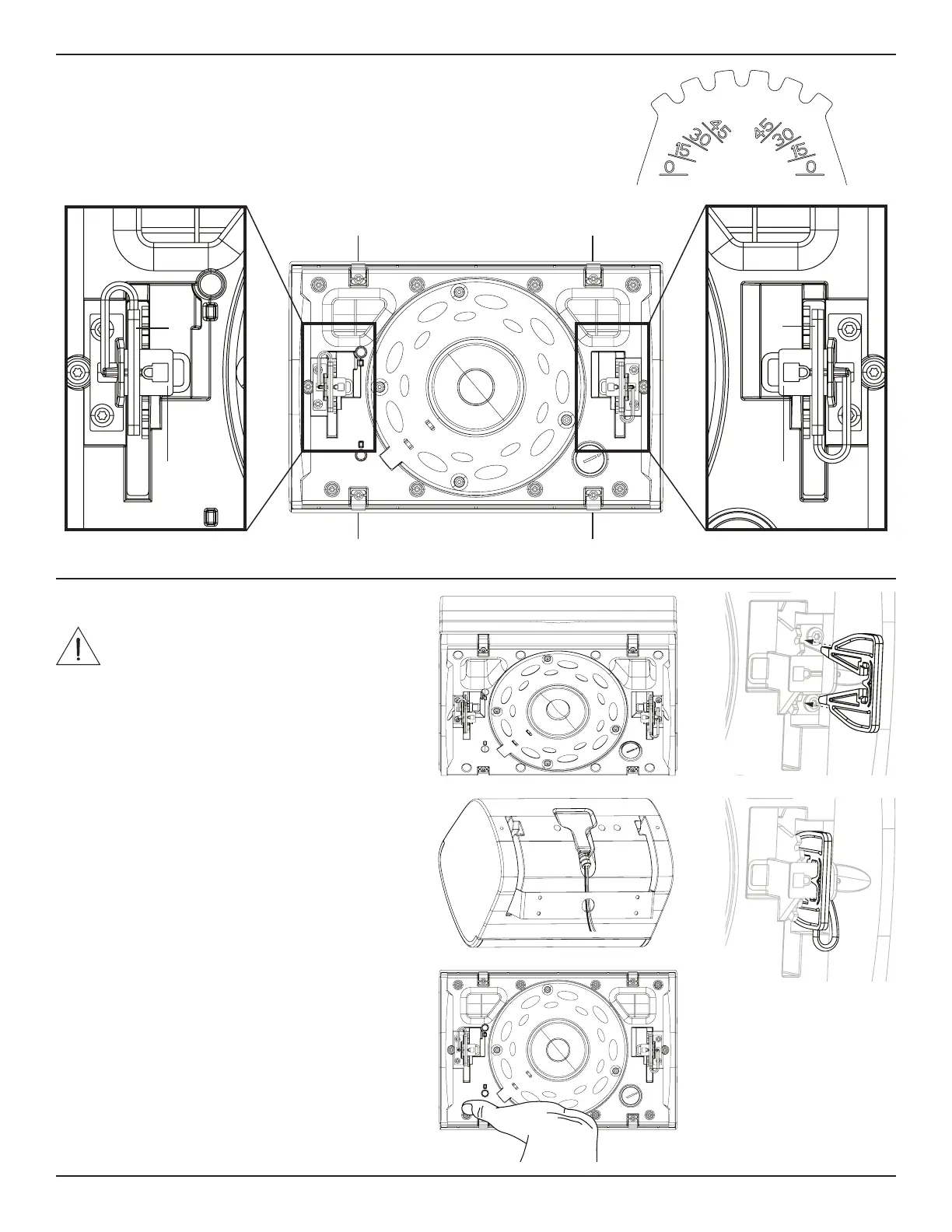

Informazioni importanti sul montaggio
q Linguette di bloccaggio della staa: da usare per bloccare il diusore all'inclinazione
desiderata.
w Linguette di rilascio della griglia: da usare per fissare la griglia al diusore.
e Forcelle di bloccaggio: da usare per fissare il diusore alla staa di montaggio.
r Etichette angolari (sulla staa): identificano la posizione dell’angolo desiderato.
q q
w
w
w
w
r
w
r
t
u
e
e
Installazione del diusore
AVVERTENZA: la mancata osservanza delle
seguenti istruzioni può causare condizioni di
fissaggio non sicure, con conseguenti rischi di
caduta.
1. Rimuovere le forcelle di bloccaggio dalle relative
linguette. Non estrarre gli attacchi della forcella di
bloccaggio dal diusore.
2. Agganciare il diusore alla staa, regolarne
l’inclinazione a 45° e bloccare le linguette in
posizione.
3. Fissare il connettore cablato al diusore.
4. Per le installazioni in esterni, posizionare la
cover di protezione degli ingressi sul connettore
e premerla con forza contro il diusore per
assicurarne la tenuta. Vedere Preparazione della
cover di protezione degli ingressi resistente agli
agenti atmosferici a pagina 32.
5. Sbloccare le linguette e regolare l’inclinazione
del diusore all’angolo desiderato. Il peso del
diusore deve essere sostenuto mentre se ne
regola l’inclinazione.
Nota: l’inclinazione del diusore è regolabile a0°,
15°, 30° o 45°.
6. Bloccare le linguette in posizione.
7. Premere le forcelle di bloccaggio sulle relative
linguette fino ad inserire completamente le
linguette nelle forcelle.
