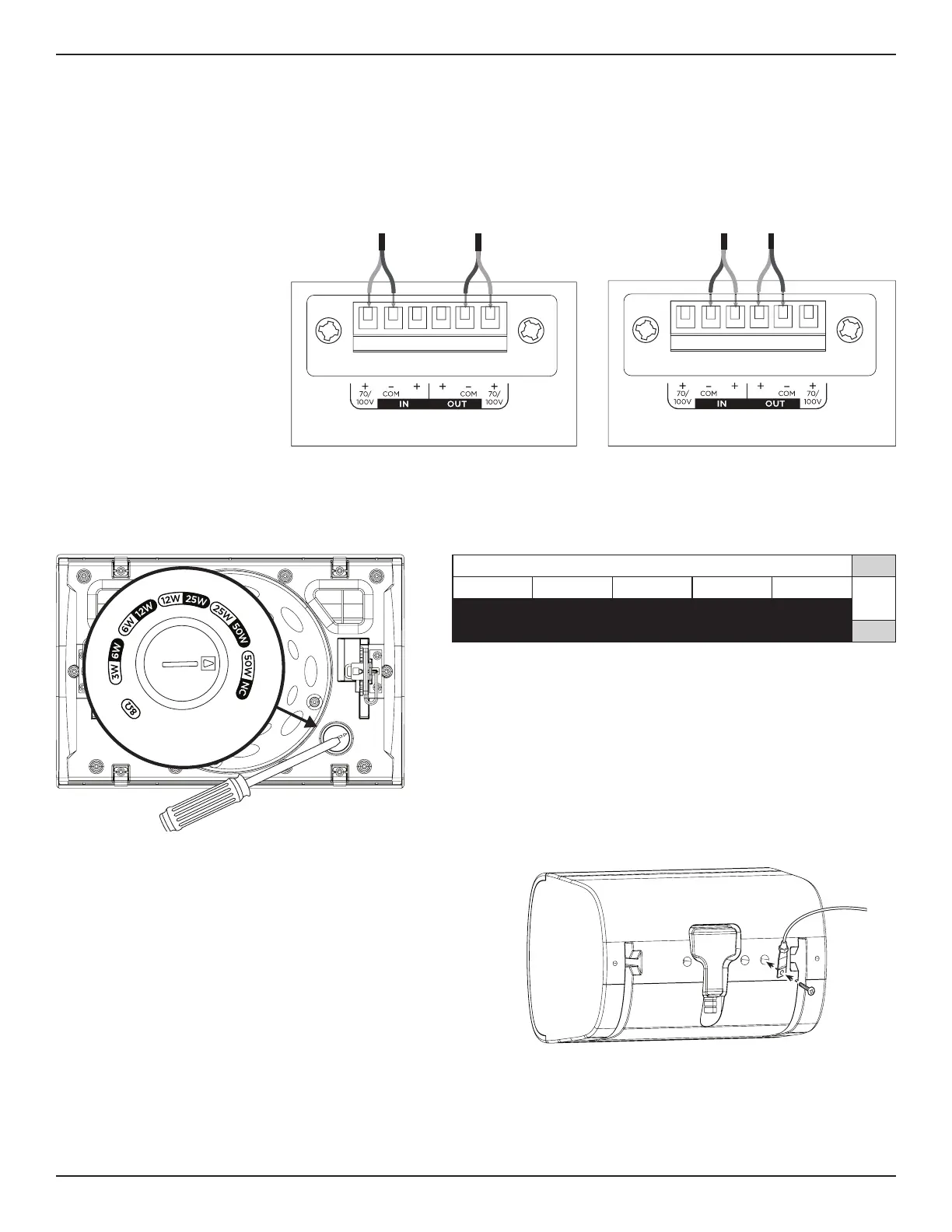

Installatie
70 V/100 V
8 Ω
Opmerking: De luidspreker is niet
getest voor gebruik met een rigide
geleider. De luidspreker is alleen
geschikt voor gebruik met een
flexibele geleider of eenkabel.
8Ω
8Ω
8Ω
8Ω
Luidsprekerinstellingen
70 V
3 W 6 W 12 W 25 W 50 W*
8 Ω
6 W 12 W 25 W 50 W NC**
100 V
** NC: No Connection (geen aansluiting;
nietgebruiken)
* Fabrieksinstelling
Transformatorinstelling
Draai om de transformator in te stellen. Gebruik een schroevendraaier met
platte kop.
De luidspreker bekabelen
Bekabelingsdiameter
De DesignMax DM5SE loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm
2
) tot 14 AWG (2,1mm
2
).
Aansluitdiagrammen
Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.
Een veiligheidskabel gebruiken
In sommige regio’s bent u volgens de bouwvoorschriften verplicht
luidsprekers dubbel gezekerd te bevestigen voor extra veiligheid.
De gekozen locatie, montagewijze en gebruikte montagemiddelen
moeten voldoen aan de geldende bouwvoorschriften en
-verordeningen.
Er kan een veiligheidskabel aan de luidspreker worden bevestigd met
behulp van de schroefdraad op de achterkant van de behuizing.
De opening is geschikt voor een M6-schroef (niet meegeleverd) met
een lengte van 15 millimeter.

Bose DesignMax DM5SE Specifications

General

Woofer	Yes
Speaker type	2-way
Woofer diameter	133.35 mm
Tweeter diameter	25.4 mm
Number of drivers	2
Speaker placement	Wall-mountable
Audio output channels	- channels
Number of woofer drivers	1
Woofer diameter (imperial)	5.25 \
Tweeter diameter (imperial)	1 \
Certification	IP55, UL14804, S5591/UL, NFPA701, IEC 60268-5, RoHS, CE
Product color	Black
Housing material	Plastic
Recommended usage	Conferencing system
Impedance	8 Ω
Sensitivity	111 dB
Frequency range	65 - 20000 Hz
RMS rated power	50 W
Crossover frequency	1800 Hz
Peak Music Power Output (PMPO)	240 W
Operating temperature (T-T)	-25 - 70 °C
Package weight	11400 g
Quantity per pack	2 pc(s)
Connectivity technology	Wired
Harmonized System (HS) code	85182200

Weight and Dimensions

Depth	197 mm
Width	192 mm
Height	286 mm
Weight	4800 g
Depth (with stand)	208 mm
