Nederlands • 41Installatiehandleiding • DesignMax DM5SE
BoseProfessional.com

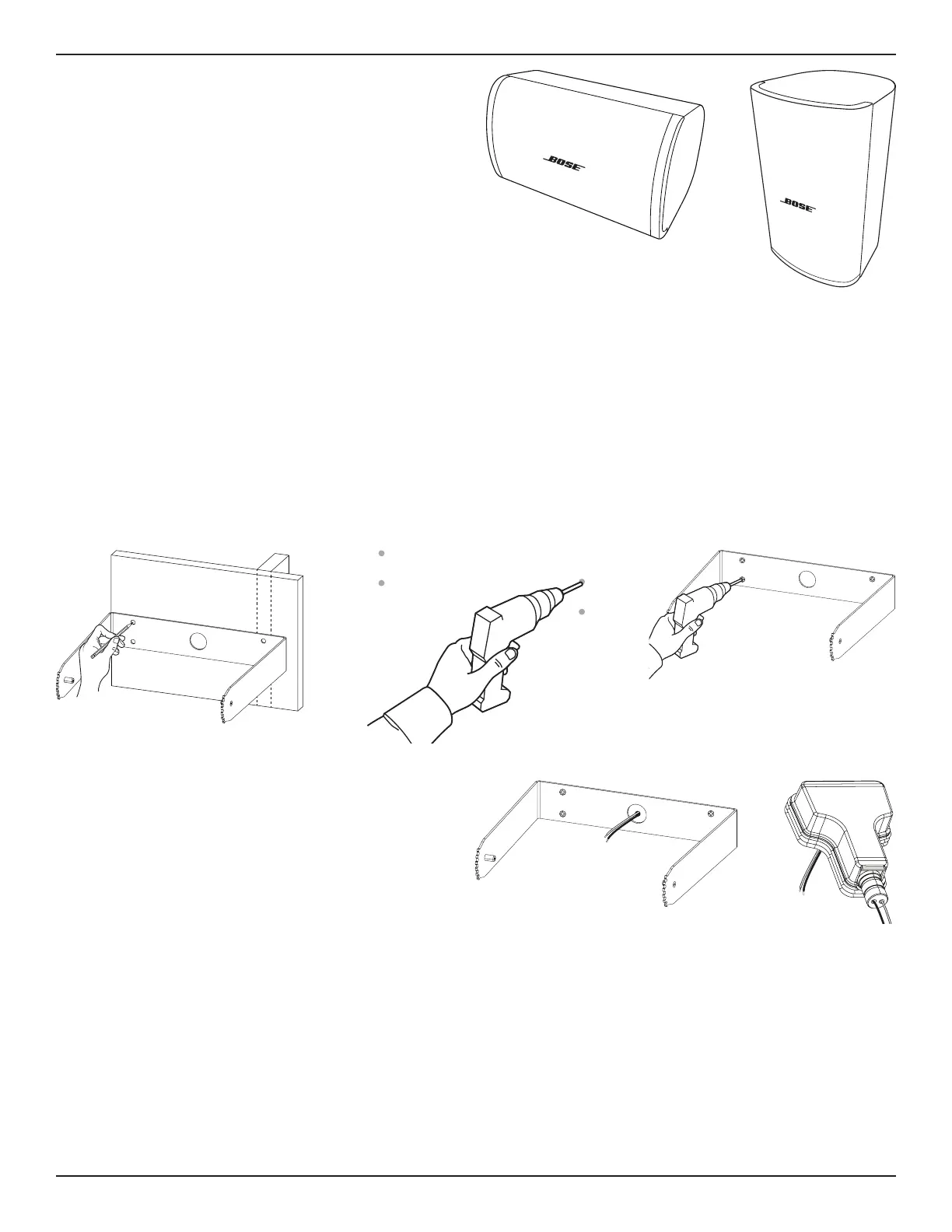

Installatie
Luidsprekeroriëntatie
Kies de luidsprekeroriëntatie die het meest geschikt is voor
uwinstallatie.
q Horizontaal
w Verticaal
q w
De beugel bevestigen
Opmerking: Ten minste één van de bevestigingspunten van de muurbeugel moet aan een dragende structuur worden bevestigd.
Bijbevestigingspunten die niet aan een dragende structuur worden bevestigd, moet de juiste bevestigingshardware worden gebruikt.
Kiesbevestigingsmaterialen die aan de lokale bouwvoorschriften en -vereisten voldoen.
Opmerking: Kies bevestigingsmaterialen die het gewicht van de luidspreker kunnen dragen (4,75 kg).
1. Teken de boorgaten af.
2. Boor vier gaten (met een bij de schroeven passende diameter) in de muur.
3. Bevestig de beugel aan de muur met vier schroeven (niet meegeleverd). Opmerking: Gebruik M5-schroeven of #10-schroeven.
q w e
De connector bekabelen
1. Haal de kabels door de middelste opening van de beugel.
2. Verwijder de connector uit de luidspreker.
3. Haal bij montage buiten de kabels door de onderkant van
de afdekking. Raadpleeg De weerbestendige afdekking
voorbereiden op pagina 39.
4. Bekabel de connector. Raadpleeg voor
bekabelingsinformatie De luidspreker bekabelen oppagina
40.
q e
Opmerking: Installatie in de nabijheid van kookoppervlakken waar de luidspreker direct kan worden blootgesteld aan bakolie (zoalsinprofessionele
keukens) kan de prestaties of betrouwbaarheid van de luidspreker verminderen.
