5. WIRING DIAGRAM
CONNECTOR WIRING CHART
PIN
FUNCTION/LABEL
WIRE COLOR
B2
B3
B4
B5
B6
B7
B8
A4
A5
A7
A8
B1
VIOLET/BLACK
GREEN/BLACK
GREY/BLACK
WHITE/BLACK
GREEN
GREY
WHITE
RED
YELLOW
BLACK
VIOLET
BLUE
RIGHT REAR SPEAKER (-)
LEFT REAR SPEAKER (-)
RIGHT FRONT SPEAKER (-)
LEFT FRONT SPEAKER (-)
LEFT REAR SPEAKER (+)
LEFT FRONT SPEAKER (+)
RIGHT FRONT SPEAKER (+)
POWER ANTENNA/REMOTE TURN ON
RIGHT REAR SPEAKER (+)
IGNITION(ACC)
CONSTANT 12 VOLTS
GROUND
TABELA DE CONEXÕES
COR DO FIO
PIN
FUNÇÃO/ETIQUETA
B2
B3
B4
B5
B6
B7
B8
A4
A5
A7
A8
B1
VIOLETA/PRETO
VERDE/PRETO
CINAZ/PRETO
BRANCO/PRETO
VERDE
CINZA
BRANCO
VERMELHO
AMARELO
PRETO
VIOLETA
AZUL
ALTO-FALANTE TRASEIRO DIREITO (-)
ALTO-FALANTE TRASEIRO ESQUERDO (-)
ALTO-FALANTE DIANTEIRO DIREITO (-)
ALTO-FALANTE DIANTEIRO ESQUERDO (-)
ALTO-FALANTE TRASEIRO ESQUERDO (+)
ALTO-FALANTE DIANTEIRO ESQUERDO (+)
ALTO-FALANTE DIANTEIRO DIREITO (+)
ANTENA ELÉTRICA
ALTO-FALANTE TRASEIRO DIREITO (+)
IGNIÇÃO
BATERIA (+)
MASSA (FIO TERRA)
PIN
KABELFARBE
FUNKTION / ETIKETT
B2
B3
B4
B5
B6
B7
B8
A4
A5
A7
A8
B1
VIOLETT/SCHWARZ
GRAU/SCHWARZ
GRÜN
GRAU
WEI
ß
ROT
GELB
SCHWARZ
VIOLETT
BLAU
WEI
ß/SCHWARZ
GRÜN/SCHWARZ
MOTORANTENNE
Z (ACC)ÜNDUNG
BATTERIE (+)
ERDUNG
SCHALTPLAN ANSCHLUSS
RECHTER REARLAUTSPRECHER (-)
LINKER REARLAUTSPRECHER (-)
RECHTER FRONTLAUTSPRECHER (-)
LINKER FRONTLAUTSPRECHER (-)
LINKER REARLAUTSPRECHER (+)
LINKER FRONTLAUTSPRECHER (+)
RECHTER FRONTLAUTSPRECHER (+)
RECHTER REARLAUTSPRECHER (+)
FICHE
COULEUR DU CABLE
FONCTION / MARQUE
B2
B3
B4
B5
B6
B7
B8
A4
A5
A7
A8
B1
VIOLET/NOIR
GRIS/NOIR
VERT
GRIS
BLANC
ROUGE
JAUNE
NOIR
VIOLET
BLEU
BLANC/NOIR
VERT/NOIR
HAUT PARLEUR COTE DROIT (-)
HAUT PARLEUR COTE GAUCHE (-)
HAUT PARLEUR AVANT DROIT (-)
HAUT PARLEUR AVANT GAUCHE (-)
HAUT PARLEUR COTE GAUCHE (+)
HAUT PARLEUR AVANT GAUCHE (+)
HAUT PARLEUR AVANT DROIT (+)
PUISSANC ANTENNE
HAUT PARLEUR COTE DROIT (+)
IGNITION (ACC)
BATTERIE (+)
TERRE
PLAN DE CABLAGE
PIN
COLOR DE CABLE
FUNCI
B2
B3
B4
B5
B6
B7
B8
A4
A5
A7
A8
B1
VIOLETA/NEGRO
VERDE/NEGRO
GRIS/NEGRO
BLANCO/NEGRO
VERDE
GRIS
BLANCO
ROJO
AMARILLO
NEGRO
VIOLETA
AZUL
ALTAVOZ TRASERO DERECHO (-)
ALTAVOZ TRASERO IZQUIERDO (-)
ALTAVOZ FRONTAL DERECHO (-)
ALTAVOZ FRONTAL IZQUIERDO (-)
ALTAVOZ FRONTAL DERECHO (+)
SALIDA ANTENA AUTOMÁTICA
ALTAVOZ TRASERO DERECHO (+)
+12V CONTACTO (ACC)
+12V PREMANENTE
MASA
TABLA DE CONEXIONES EN CONECTORES
ALTAVOZ TRASERO IZQUIERDO (+)
ALTAVOZ FRONTAL IZQUIERDO (+)
SCHEMA DI COLLEGAMENTO
PIN
COLORE CAVO
FUNZIONE
B2
B3
B4
B5
B6
B7
B8
A4
A5
A7
A8
B1
VIOLA/NERO
VERDE/NERO
GRIGIO/NERO
VERDE
GRIGIO
BIANCO
ROSSO
GIALLO
NERO
VIOLA
BLU
CASSA DESTRA POSTERIORE (-)
CASSA SINISTRA POSTERIORE (-)
CASSA DESTRA ANTERIORE (-)
CASSA SINISTRA ANTERIORE (-)
CASSA SINISTRA POSTERIORE (+)
CASSA SINISTRA ANTERIORE (+)
CASSA DESTRA ANTERIORE (+)
ANTENNA DI POTENZA
CASSA DESTRA POSTERIORE (+)
ACCENSIONE (ACC)
BATTERIA (+)
TERRA
BIANCO/NERO
ANTENNA CABLE INPUT
CAVO ANTENNA ESTENDIBILE
ENTRADA PARA CABO DE ANTENA
CABLE DE ANTENA
ANTENNENVERLÄ NGERUNGS KABEL
CÂBLE D'EXTENSION D' ANTENNE
REAR LINE OUT---GREY
SAIDA TRASEIRA - CINZA
LINE OUT POSTERIORE---GRIGIO
RÜCKANSCHLUSS-AUS GRAU
SORTIE ARRIERE-GRIS
SALIDA DE LINEA TRASERA -GRIS
WHITE
BLANC
BRANCO
BLANCO
BIANCO
RED
ROT
ROUGE
VERMELHO
ROJO
ROSSO
WEISS
12
34
7
56
87
5
3
1
8
6
4
2

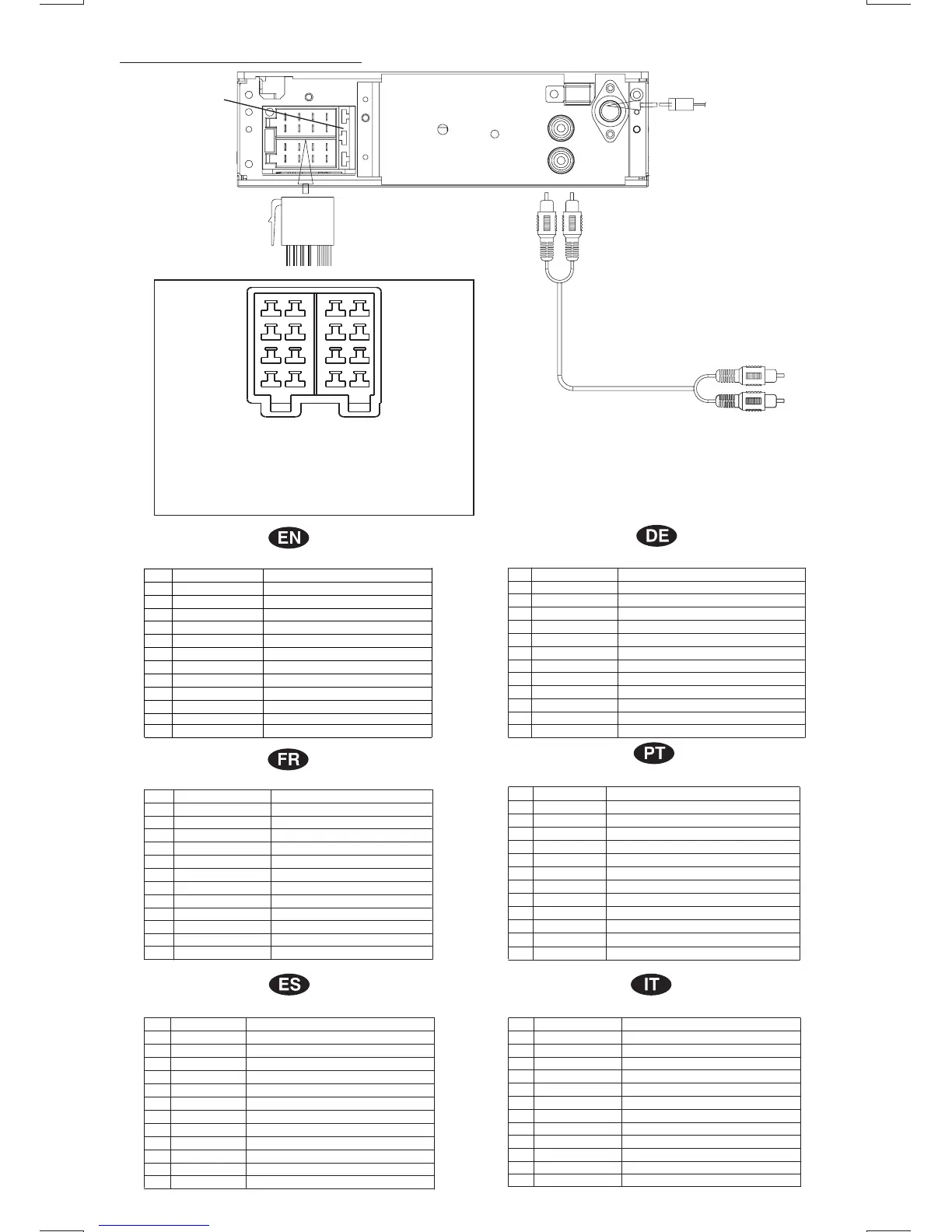

FIGURE 2/ABB.2/DESSIN 2/FIGURA 2/FIGURE 2/FIG 2
CONNECTOR A
ANSCHLUSS A
CONNECTOR A
CONNETTORE A
CONECTOR A
CONECTEOR A
CONNECTOR B
ANSCHLUSS B
CONNECTOR B
CONNETTORE B
CONECTOR B
CONECTEOR B
ISO CONNECTOR 4PIN+8PIN/FEMALE WITH MALE TERMINAL
ISO-ANSCHLUSS,4-POL.+8-POL./STECHDOSE MIT STECKER
ISO CONECTOR 4PIN+8PIN/HEMBRA CON TERMINALES MACH
CONNETTORE ISO 4PIN + 8PIN/FEMMINA CON MORSETTO MASCHIO
CONNECTEUR ISO 4 BROCHES + 8 BROCHES / FEMELLE
TERMINAISON MALE
CONECTOR ISO 4 PINOS+8 PINOS/FEMEA COM TERMINAL MACHO
CONECTOR ISO (Figura 2)
CONECTOR ISO ( Figure 2)
CONNETTORE ISO(Vedi Fig. 2)
ISO ANSCHLÜSSE (siehe Abb.2)
CONNECTEUR ISO (voir dessin 2)
FUSE
FUSíVEL
FUSIBLE
FUSIBILE
SICHERUNG
FUSIBLE
REAR
L
R
RCA-TO-RCA CABLES (not supplied)
CABOS RCA A RCA (não fornecidos)
CAVO RCA A RCA ( non fornito)
RCA-TO-RCA-KABEL (nicht geliefert)
CABLES RCA-TO-RCA (non fournis.)
CABLES RCA A RCA (no incluidos)
