Bourgeat NOMAD - Spare Parts Identification - Top View Diagram

PIECES DETACHEES / SPARE PARTS / ERSATZTEILE / PIEZAS DE RECAMBIO/PEZZI
STACCATI / VERVANGINGSDELEN

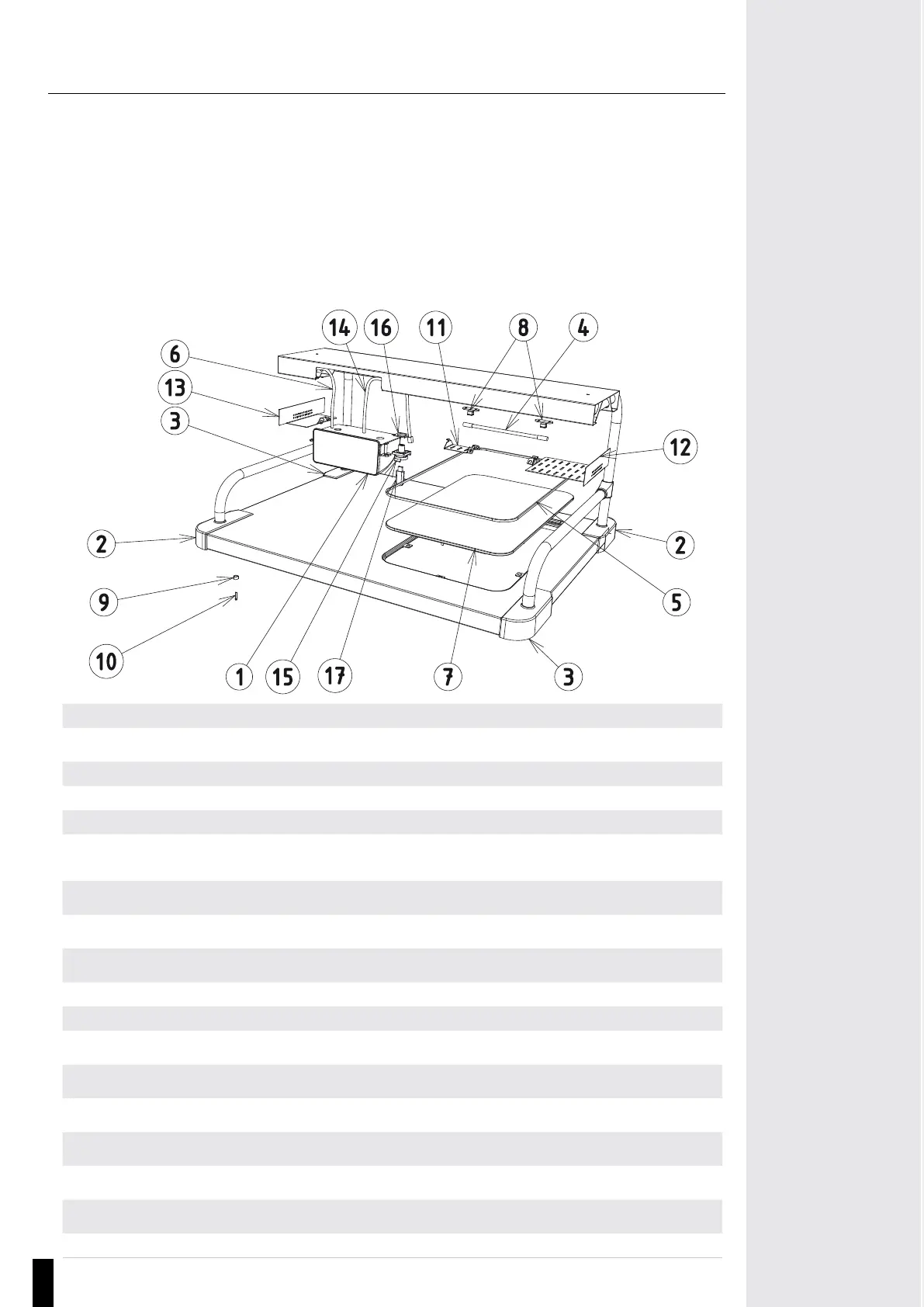

DESSUS CHARIOT MULTI-PORTIONS NOMAD
TOP OF NOMAD MULTI-PORTION TROLLEY
MULTI-PORTIONS-WAGEN NOMAD – OBERSEITE UND AUFBAUTEN
PARTE SUPERIOR DEL CARRITO DE MÚLTIPLES PARTES NOMAD
SEZIONE SUPERIORE CARRELLO MULTIPORZIONE NOMAD
BOVENZIJDE MULTIPORTIE-WAGENTJE NOMAD
N° Désignation/Description/Bezeichnung/Designación / Designazione / Beschrijving / Beskrivning Ref.
1
Boitier dalle tactile V13 / Touchscreen case / Gehäuse Touchdisplay / Caja para la pantalla táctil /
Scatola touch screen / Behuizing aanraakscherm
482039
2
Pièce angle / Corner part / Eckstück / Pieza acodada / Pezzo angolare / Hoekstuk
CM0018
3
Pièce angle / Corner part / Eckstück / Pieza acodada / Pezzo angolare / Hoekstuk
CM0048
4
Lampe / Lamp / Lampe / Lámpara / Lampada / Lamp
CM0060
5
Joint plaque chauffante (qté 160 cm) / Hot plate seal (qty 160 cm) / Heizplatten-Dichtung (Menge 160
cm) / Junta para la placa calefactora (cantidad 160 cm) / Guarnizione piastra riscaldante (Q.tà 160
cm) / Dichting verwarmingsplaat (hoevh. 160 cm)
CM0005
6
Cable liaison / Connector cable / Anschlusskabel / Cable de conexión / Cavo di collegamento /
Verbindingskabel
CM0068
7
Plaque chauffante / Hot plate / Warmhalteplatte / Placa termógena / Piastra riscaldante / Verwar-
mingsplaat
CM0008
8
Clips pour lampe / Clips for lamp / Halteclips für Lampe / Clips para la lámpara / Agganci per lam-
pada / Klem voor lamp
BU0031
9
Entretoise / Spacer / Abstandshalter / Tirante / Distanziatore / Tussenstuk
CM0067
10
Vis / Screw / Schraube / Tornillo / Vite / Schroef / Skruer
VI0235
11
Cache connecteur central / Central connector cover / Abdeckung mittlerer Stecker / Tapa del conec-
tor central / Copri-connettore centrale / Scherm centrale connector
88608062
12
Cache connecteur / Connector cover / Stecker-Abdeckung / Tapa del conector / Copri-connettore /
Scherm connector
88608061
13
Habillage côté / Side casing / Seitliche Verkleidung / Revestimiento lateral / Copertura laterale /
Bekleding zijkant
88608060
14
Cable liaison USB / USB connector cable / USB-Verbindungskabel / Cable de conexión USB / Cavo
collegamento USB / Verbindingskabel USB
CM0090
15
Connecteur USB / USB connector / USB-Anschluss / Conector USB / Connettore USB / USB-aans-
luiting
RT0346
16
Joint connecteur USB / USB connector seal / Dichtung USB-Anschluss / Junta del conector USB /
Guarnizione connettore USB / Dichting USB-aansluiting
RT0347
17
Clé USB / USB key / USB-Stick / memoria USB / chiavetta USB / USB-sleutel
CM0102
56
