17
Para explorar em sequência o tipo de função pre-
mir o botão de abertura da porta .
A entrada de cada função é identificada por um cor-
respondente número de sinais acústicos breves:
A - 1 sinal acústico: programação da melodia asso-
ciada à chamada da placa botoneira.
B - 2 sinais acústicos: programação da melodia
associada à chamada do patamar.
C - 3 sinais acústicos: programação do número de
toques de chamada pelo ponto externo.
A - Programação da melodia associada à chamada
da placa botoneira
Ouve-se repetidamente a melodia n.º 1 da chama-
da da placa botoneira, alternada com um sinal acú-
stico breve.
Para ouvir a melodia sucessiva premir o botão auxi-
liar 2 ( ) ( no modelo OPHERA/B) durante a
pausa entre o sinal acústico e a melodia.
Repetir a operação até ao momento em que se
ouve a melodia desejada.
Para salvar a nova regulação sem outras progra-
mações carregar o botão , diferentemente car-
regar o botão de abertura da porta para ter
acesso à programação sucessiva.
B - Programação da melodia associada à chamada
do patamar
Ouve-se repetidamente a melodia n.º 1 da chamada
do patamar alternada a dois sinais acústicos breves.
Para ouvir a melodia sucessiva premir o botão auxi-
liar 2 ( ) ( no modelo OPHERA/B) durante a
pausa entre o sinal acústico e a melodia.
Repetir a operação até ao momento em que se
ouve a melodia desejada.
Para salvar a nova regulação sem outras progra-
mações carregar o botão , diferentemente car-
regar o botão de abertura da porta para ter
acesso à programação sucessiva.
C - Programação do número dos toques de chamada
Ouvem-se três sinais acústicos breves. Premir o botão
auxiliar 2 ( ) ( no modelo OPHERA/B) tantas
vezes quantos são os toques desejados (de 1 até 6).
Em instalações sistema 300 prévia personalização
do alimentador XA/300LR é possível aumentar o
número de toques até 51.
Passados 3 s da última pressão do botão, ouve-se
a chamada seleccionada para o número de toques
escolhido.
Se vocês desejam salvar as regulações sem ulte-
riores programações carregar o botão , dife-
rentemente premir o botão de abertura da porta
para ter acesso novamente à programação da
melodia de chamada pelo ponto externo.
NOTA. À saída da programação ficam memorizadas
as últimas regulações seleccionadas para cada tipo
de programação.
Uma regulação considera-se seleccionada só se
vocês a ouvirem pelo menos uma vez. Para repetir
o procedimento de entrada na programação carre-
gar o botão e esperar pelo menos 5 s.
ATENÇÃO. Nas instalações com XA/300LR se acon-
selha de recolher os códigos identificativos ID (SN)
dos derivados internos, aplicados na parte de fora do
móvel, e referi-los nas tabelas anexas às aparelha-
gens XA/300LR, MPP/300LR e IPC/300LR.

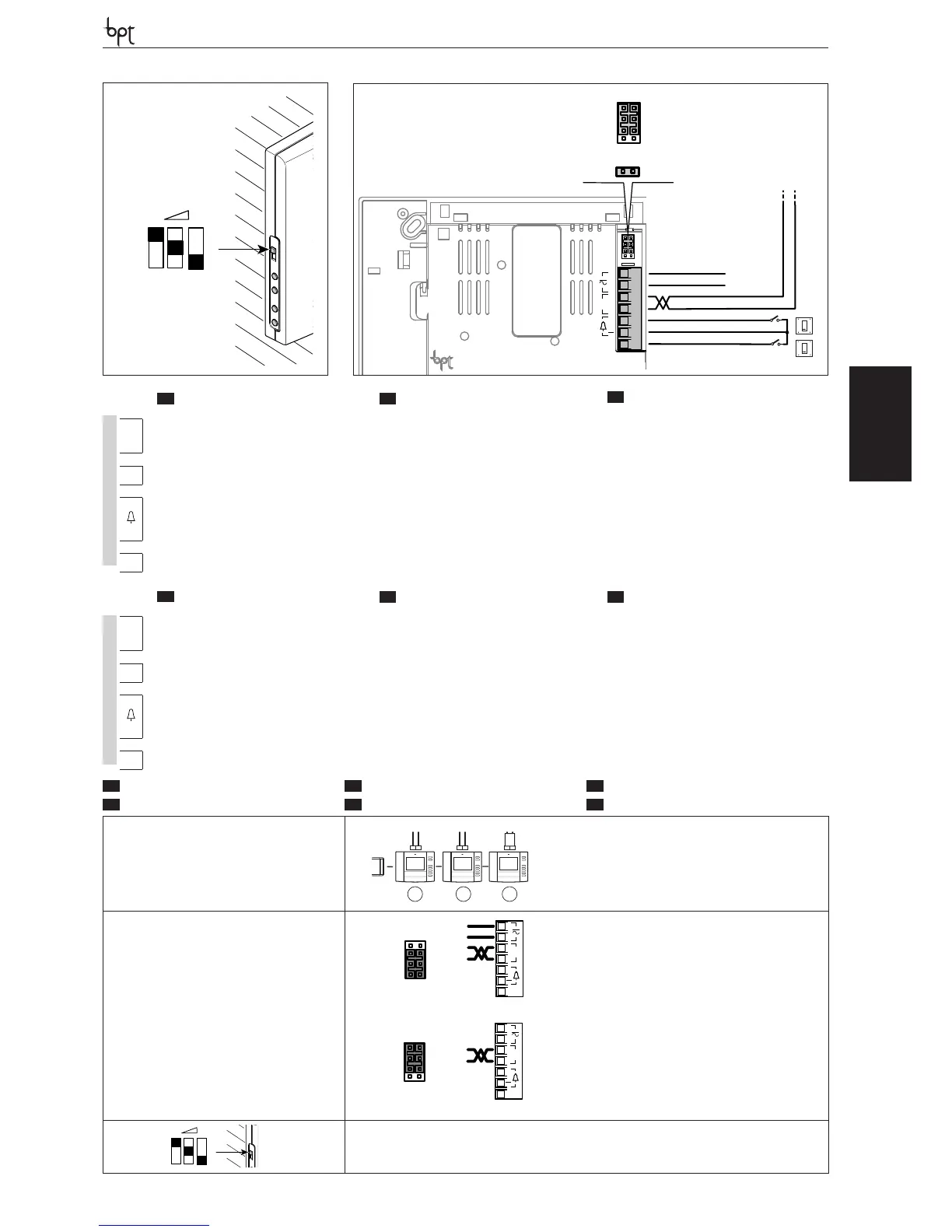

Função dos bornes (fig. 8)
Placa de bornes M1
alimentação local
desde 12÷16 Vca ou 14÷18 Vcc
B linha X1
+
entrada chamada do patamar
–
AL entrada alarme (activo para massa)
Características técnicas
• Standard vídeo: PAL/NTSC.
• Display: LCD TFT a cores de 3,5”.
• Alimentação: local 12÷16 Vca ou 14÷18 Vcc;
centralizada 14÷18 Vcc.
• Alimentação de BUS: 15÷20 Vcc.
• Consumo: 400 mA máx. (<1 mA em descanso).
• Número derivados ativos simultaneamente de
BUS X1: 1.
• Número máximo de derivados que se podem
ligar ao alimentador XA/300LR: 100.
• Número máximo de derivados que se podem ligar
a uma placa botoneira X1: 64 (100 com XAS/301).
• Linha de ligação X1: cabo bifilar não polarizado
Z = 100 Ω.
• Temperatura de funcionamento: desde 0 °C até
+35 °C.
PLACA BOTONEIRA
VÍDEO PORTEIRO HEV/301
Placa botoneira de vídeoporteiro com um botão
que permite a total gestão do equipamento.
Com o acoplamento das placas de botões
HEP/306-HEP/312D é possível realizar instalações
até um máximo de 64 utilizadores.
Para as ligações com os derivados internos a placa
botoneira utiliza o bus BPT X1 TECHNOLOGY, que
consente transmitir num único fio bifilar, twistato de
tipo telefónico, todos os sinais para o funcionamen-
to do equipamento.
É possível acrescentar, em série à primeira placa
botoneira, outras três placas botoneiras sejam elas
de vídeo porteiros, que de porteiros automáticos
sem a utilização de ulteriores aparelhagens (selec-
tores, distribuidores).
A placa botoneira está predisposta para alojar o kit
de sinalização luminosa de equipamento ocupado
KHSO e 1 kit de chamada KHPS (ou 1 kit KHPD).
A placa botoneira está completa de:
- câmara de vídeo CCD orientável manualmente,
seja na horizontal que na vertical de ±11° (fig. 26),
com objectiva de focal fixa (para as dimensões da
zona de filmagem ver a fig. 27);
- grupo fónico;
- LED a infravermelhos para a iluminação do sujeito;
- três potenciómetros para as seguintes funções
(fig. 26-28):
regulação do volume à placa botoneira;
regulação do volume ao derivado interno;
P1 regulação (desde 1 até 15 s) do tempo de acti-
vação da fechadura eléctrica.
A placa botoneira está dotada de sinalização acú-
stica de equipamento ocupado e de fechadura
eléctrica activa.
As cablagens em dotação permitem uma fácil
ligação às várias aparelhagens que compõem a
placa botoneira.
Função dos bornes
14÷18 Vcc
alimentação
saída da fechadura eléctrica
botão de abertura da porta
– massa para a fechadura eléctrica
saída comando auxiliário 1
saída comando auxiliário 2
saída habilitação placa botoneira
B IN
entrada bus de outras
placas botoneiras
B OUT
saída bus para os derivados internos ou
outras placas botoneiras
Função dos conectores
Conector CN1 de 5 vias: para utilizar na ligação à
placa HEP/306 ou HEP/312D.
Conector CN3 de 3 vias: para utilizar na ligação aos
botões KHPS ou KHPD.
1-vermelho: ao botão n.2.
2-cor de laranja: ao botão n.3.
3-amarelo: ao botão n.4.
ATENÇÃO. Em instalações com várias placas boto-
neiras é necessário manter a mesma disposição
dos botões de chamada.
Conector CN4: já fornecido conectado.
1-preto: ao botão n.1.
2-castanho: ao botão n.1.
3-verde: aos LED iluminação botões.
4-amarelo: aos LED iluminação botões.
Conector CN5 de 2 vias: para utilizar na ligação ao
kit de sinalização luminosa KHSO.
Função das pontes SW1 e SW2 (fig. 28)
SW1: programação automática número das placas
botoneiras (default 1).
SW2: programação dos derivados internos.
ATENÇÃO. Os condutores dos conectores não
utilizados devem ser isolados.
Programação do número de placas botoneiras
(operação necessária só na presença de várias
placas botoneiras)
1 - Posicionar-se na última placa botoneira ligada
em série ao bus (geralmente aquele com os bornes
BINnão conexos).
2 - Tirar a ponte SW1.
3 - Esperar pela nota de confirmação (3÷15 s
aproximadamente).
O número das notas de confirmação assinalam
também o número de placas botoneiras presentes e
programadas (1 nota para a placa botoneira princi-
pal e 1 nota para cada placa botoneira secundária).
4 - Tornar a inserir a ponte SW1.
Programação derivados internos
1 - Tirar a ponte SW2 de uma placa botoneira qual-
quer.
2 - Apertar simultaneamente os botões de abertura
da porta e auxiliar 2 durante pelo menos 1 s
(a activação do vídeo, se presente, confirma a exe-
cução da operação).
3 - Apertar o botão durante alguns segundos
para entrar em comunicação com o ponto externo.
4 - Desde a placa botoneira pressionar o botão de
chamada ao qual associar o derivado interno.
5 - Repetir a operação do ponto 2 para todos os
restantes derivados internos.
6 - Tornar a inserir a ponte SW2 para sair da pro-
gramação.
ATENÇÃO. O procedimento de programação do
selector VSE/301, se presente, deve ser executa-
do só depois da programação de associação
das chamadas das placas botoneiras aos deri-
vados internos.
Nas instalações com XA/300LR se aconselha de
recolher os códigos identificativos ID (SN) dos
derivados internos, aplicados na parte de fora
do móvel, e referi-los nas tabelas anexas às apa-
relhagens XA/300LR, MPP/300LR e IPC/300LR.
NOTA. Depois de programado o alimentador
mediante PCS/300 ou MPP/300LR já não será
possível aceder à programação base das placas
botoneiras.
Para restabelecer as condições de default ver
capítulo dedicado.
Restabelecimento condições de default da placa
botoneira
1 - Tirar a ponte SW1.
2 - Fechar o contacto da abertura porta de massa
(–, ).
Uma nota acústica confirma que se verificou a ope-
ração.
3 - Tornar a inserir a ponte SW1.
PLACA BOTONEIRA
VIDEO PORTEIRO A CORES HEVC/301
Placa botoneira videoporteiro dotada de câmara de
vídeo a cores CCD e LED de luz branca para a ilu-
minação do sujeito.
De características e funcionalidade semelhantes à
placa botoneira HEV/301.
Características técnicas
• Alimentação: 14÷18 Vcc.
• Absorção:
- a repouso com 14 Vcc 230 mA max;
- activo com 14 Vcc 380 mA max;
- com fechadura eléctrica activa acrescentar 500
mA;
- para cada HEP/306-HEP/312D acrescentar 35
mA;
- para cada XDV/304A ligado acrescentar 40 mA;
- para 64 derivados internos acrescentar 64 mA.
• Segredo de conversação áudio/ vídeo.
• Comando da fechadura eléctrica: de tipo impul-
sivo para a fechadura eléctrica de 12 V 1 A.
• Tempo de activação da fechadura eléctrica:
regulável desde 1 até 15 s.
• Tempo de activação do equipamento: 60 s.
• Tempo de duração de chamada: 30 s.
• Saída bus: alimentação de 15 Vcc para amplifi-
cador e derivados internos, driver vídeo de tipo
balanceado (Z = 100 Ω).
• Saída comando aux. 1: 3,5 Vcc de 1 mA (disponí-
vel só com placa botoneira activa, tempo de acti-
vação igual ao tempo de activação da fechadura
eléctrica).
• Saída comando aux. 2: 3,5 Vcc de 1 mA (sempre
disponível nas todas placas botoneiras, tempo
de activação igual ao tempo de activação da
fechadura eléctrica).
• Saída da activação da placa botoneira: 3,5 Vcc
de 1 mA (activa por todo o tempo da comuni-
cação).
