Bpt VSE/200.01 - System Wiring Diagrams; Citofonia Sistema 200 Diagrams; Audio Entry System 200 Diagrams; Conductor Sections

4

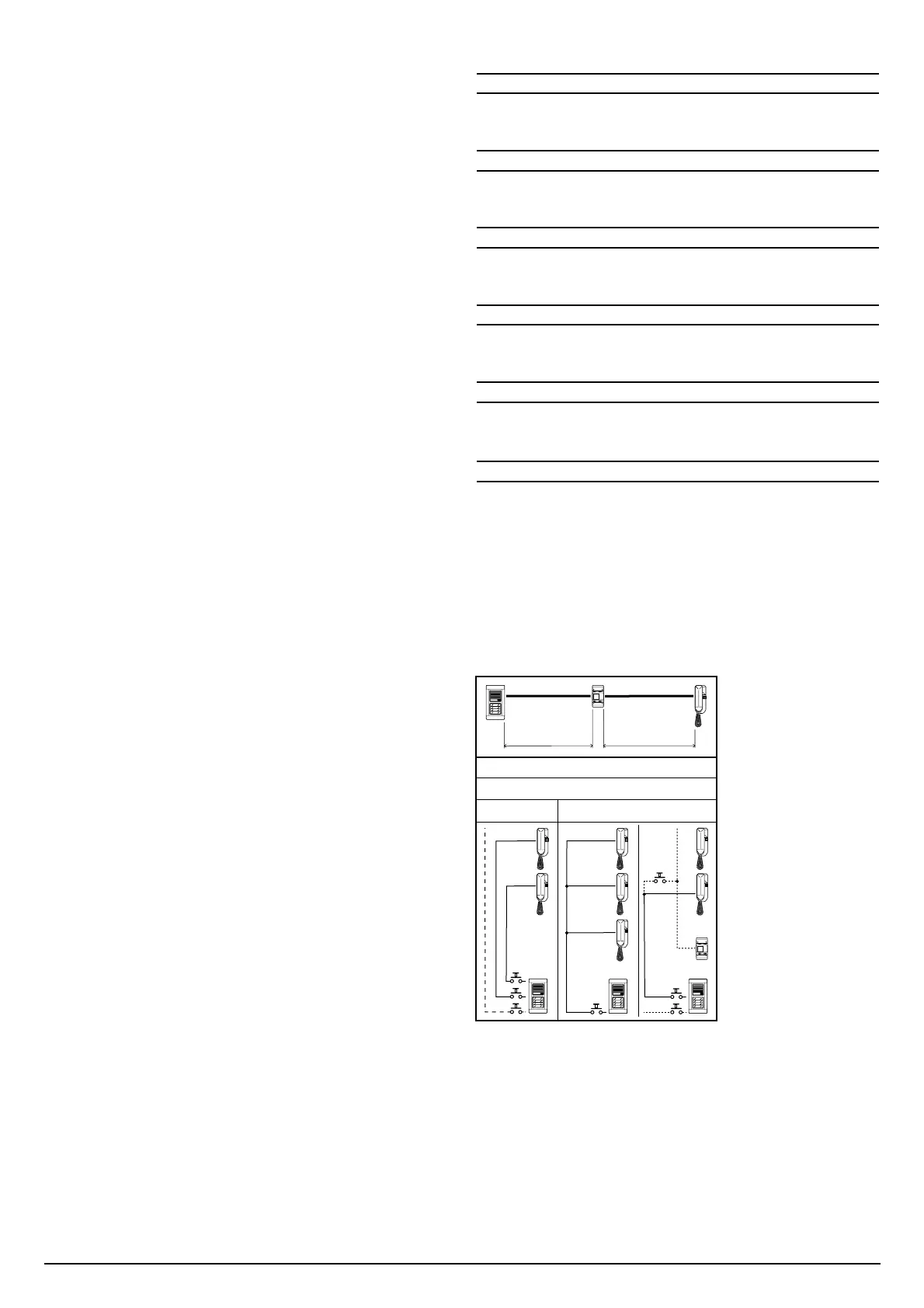

SCHEMI D’IMPIANTO
CITOFONIA SISTEMA 200 pag. 5 ÷ 16
INSTALLATION WIRING DIAGRAMS
AUDIO ENTRY SYSTEM 200 page 5 ÷ 16
ANLAGENPLÄNE
HAUSSPRECHANLAGE SYSTEM 200 Seite 5 ÷ 16
SCHEMAS D’INSTALLATION
PORTIER ELECTRONIQUE SYSTEME 200 page 5 ÷ 16
ESQUEMAS DE INSTALACION
PORTERO ELECTRONICO SISTEMA 200 pág. 5 ÷ 16
ESQUEMAS DE INSTALAÇÃO
TELEFONE DE PORTEIRO SISTEMA 200 pág. 5 ÷ 16
SEZIONE DEI CONDUTTORI
WIRE CROSS-SECTION
LEITER QUERSCHNITT
SECTION DES CONDUCTEURS
SECCION DE LOS CONDUCTORES
SECÇÃO DOS CONDUTORES
C : 0,5 mm
2
Max. 3
CP
A : 1 mm
2
B : 0,5 mm
2
150 m 100 m
C
:1 mm
2
CP:Pulsante di chiamata dal pianerottolo.
Personal door-bell button.
Taste zum Anrufen von der Etage.
Bouton d’appel porte-palière.
Pulsador de llamada desde el rellano.
Botão de chamada do patamar.
AE:Pulsante ausiliario apriporta.
Auxiliary door-lock release button.
Türöffnertaste (Auxiliary/Service).
Bouton gâche intérieur.
Pulsador auxiliar abrepuerta.
Botão auxiliar de abertura de porta.
