Bradley S19-320 - Assemblage des Composantes

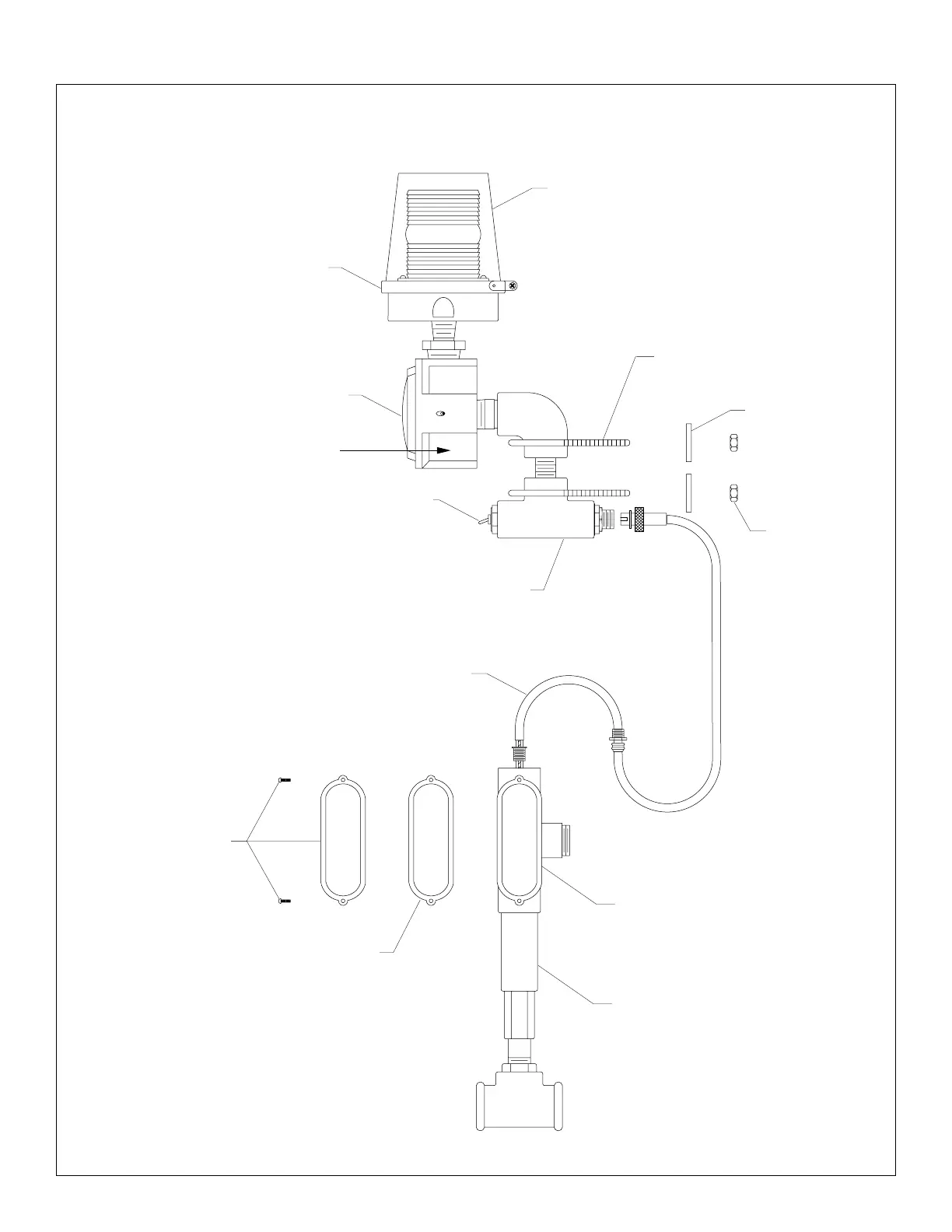

Assemblage des composantes
DUST COVER
(107-460)
STROBELIGHT
(269-525)
ALARM HORN
(269-526)
PLATE (qty. 2)
(140-511)
NUT (qty. 4)
(161-065)
U-BOLT (qty. 2)
(269-594)
ALARM HORN
CUT-OUT SWITCH
(269-527)
SHOWN ROTATED 90˚
FOR CLARITY
WATERPROOF CABLE WITH
QUICK-CONNECT COUPLING
6-foot/1829mm (269-524)
12-foot/3658mm (269-1249)
WATERPROOF
JUNCTION BOX
(269-1422)
FLOW SWITCH
(269-1421)
GASKET
(269-520)
COVER ASSEMBLY
WITH SCREWS
(269-521)
POWER
SUPPLY
10
S19-320, S19-320C Installation
2/9/05 Bradley Corporation • 215-693 Rev. H; EN 04-572
Alimentation
électrique
Alarme sonore
(269-526)
Interrupteur de coupure
de l'alarme sonore
(269-527)
Cache-poussière
(107-460)
Ecrou (qte. 4)
(161-065)
Plaquette (qte. 2)
(140-511)
Joint d'étanchéité
(269-520)
Couvercle
avec vis
(269-521)
Interrupteur de débit
(269-1421)
Boîter de jonction
étanche
(269-1422)
Câble étanche à l'eau avec
coupleur rapide
6' / 1829mm (269-524)
12' / 3658mm (269-1249)
Boulon en U (qte. 2)
(269-594)
Lampe stroboscopique
(269-525)
montré tournés 90° pour
la clarté
