Bradley S19-320 - Armado de Los Componentes

17
Installation S19-320, S19-320C
Bradley Corporation • 215-693 Rev. H; EN 04-572 2/9/05

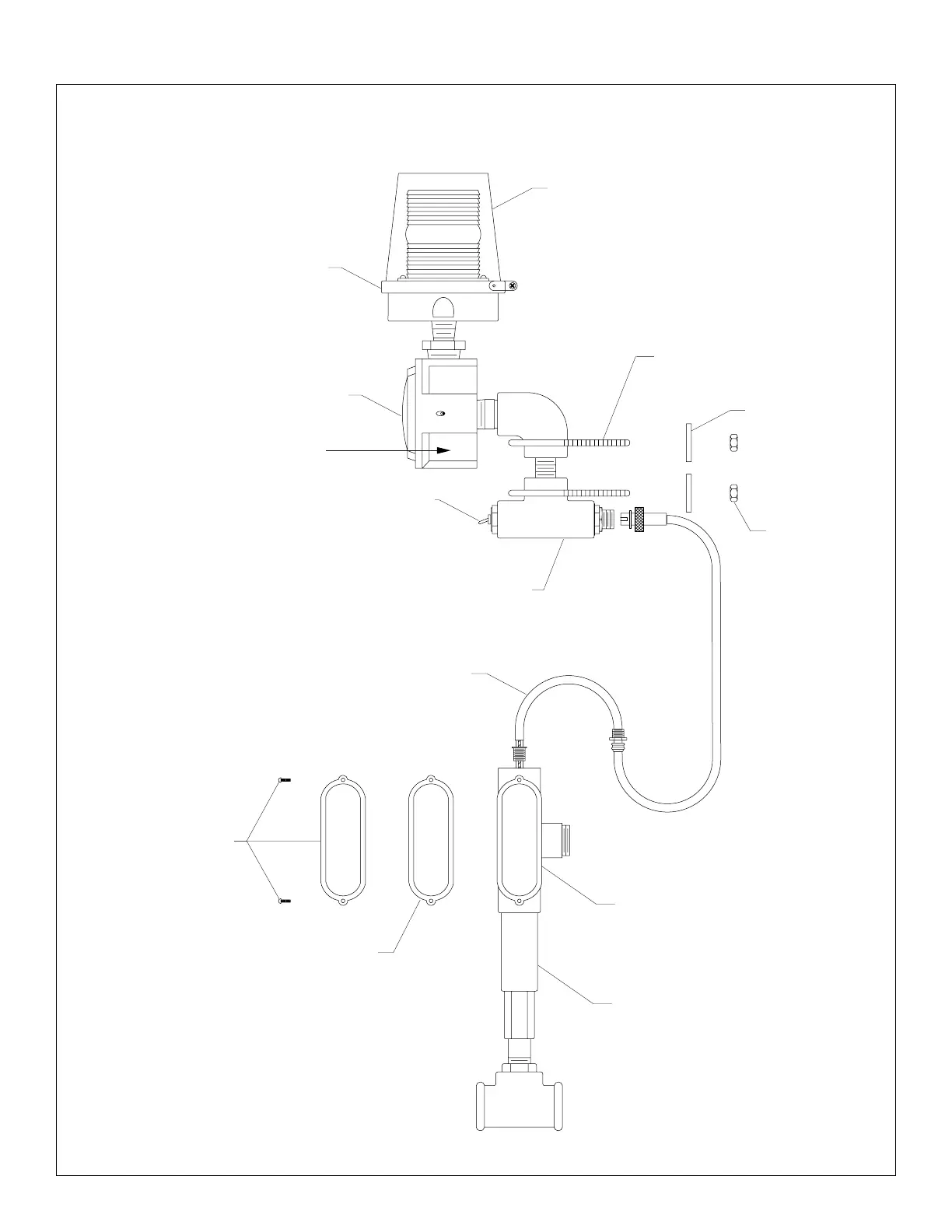

Armado de los componentes
DUST COVER
(107-460)
STROBELIGHT
(269-525)
ALARM HORN
(269-526)
PLATE (qty. 2)
(140-511)
NUT (qty. 4)
(161-065)
U-BOLT (qty. 2)
(269-594)
ALARM HORN
CUT-OUT SWITCH
(269-527)
SHOWN ROTATED 90˚
FOR CLARITY
WATERPROOF CABLE WITH
QUICK-CONNECT COUPLING
6-foot/1829mm (269-524)
12-foot/3658mm (269-1249)
WATERPROOF
JUNCTION BOX
(269-1422)
FLOW SWITCH
(269-1421)
GASKET
(269-520)
COVER ASSEMBLY
WITH SCREWS
(269-521)
POWER
SUPPLY
Tapa y
Tornillo
(269-521)
Interruptor de flujo
(269-1421)
Caja de uniones
impermeable
(269-1422)
Cable impermeable con acoplamiento de
conexión rápida
6' / 1829mm (269-524)
12' / 3658mm (269-1249)
Luz estroboscópica
(269-525)
Suministro
eléctrico
Bocina de la alarma
(269-526)
Interruptor de corte de la bocina
de la alarma
(269-527)
Cubierta contra el
polvo
(107-460)
Tuerca (cant. 4)
(161-065)
Placa (cant. 2)
(140-511)
Empaque
(269-520)
Perno en U (cant. 2)
(269-594)
mostrado rotado 90° para
la claridad
