Installation S19-320, S19-320C
Bradley Corporation • 215-693 Rev. H; EN 04-572 2/9/05
Instrucciones de instalación
4. Colocar nuevamente la rejilla en la envoltura de la bocina asegurándose de alinear las espigas
(integradas a la rejilla) con las ranuras de enchufe dentro de la envoltura.
• Apretar los dos tornillos hexagonales de 5/64".
P
.O
. B
O
X
30
9
, M
E
N
O
M
O
N
E
E
F
A
L
LS
, W
I 5
3
0
5
2-
0
30
9
U
S
A
T
E
L:
1
-8
0
0-
BR
A
DL
E
Y
F
A
X
:
(2
6
2
-2
51
-5
8
17
)
http
:/
/w
w
w
.b
ra
d
le
y
c
o
rp
.c
o
m
1
14
-0
5
2
TO
ELECTRIC
POWER
ALARM
FLOW
SWITCH
TO
WATER
SUPPLY

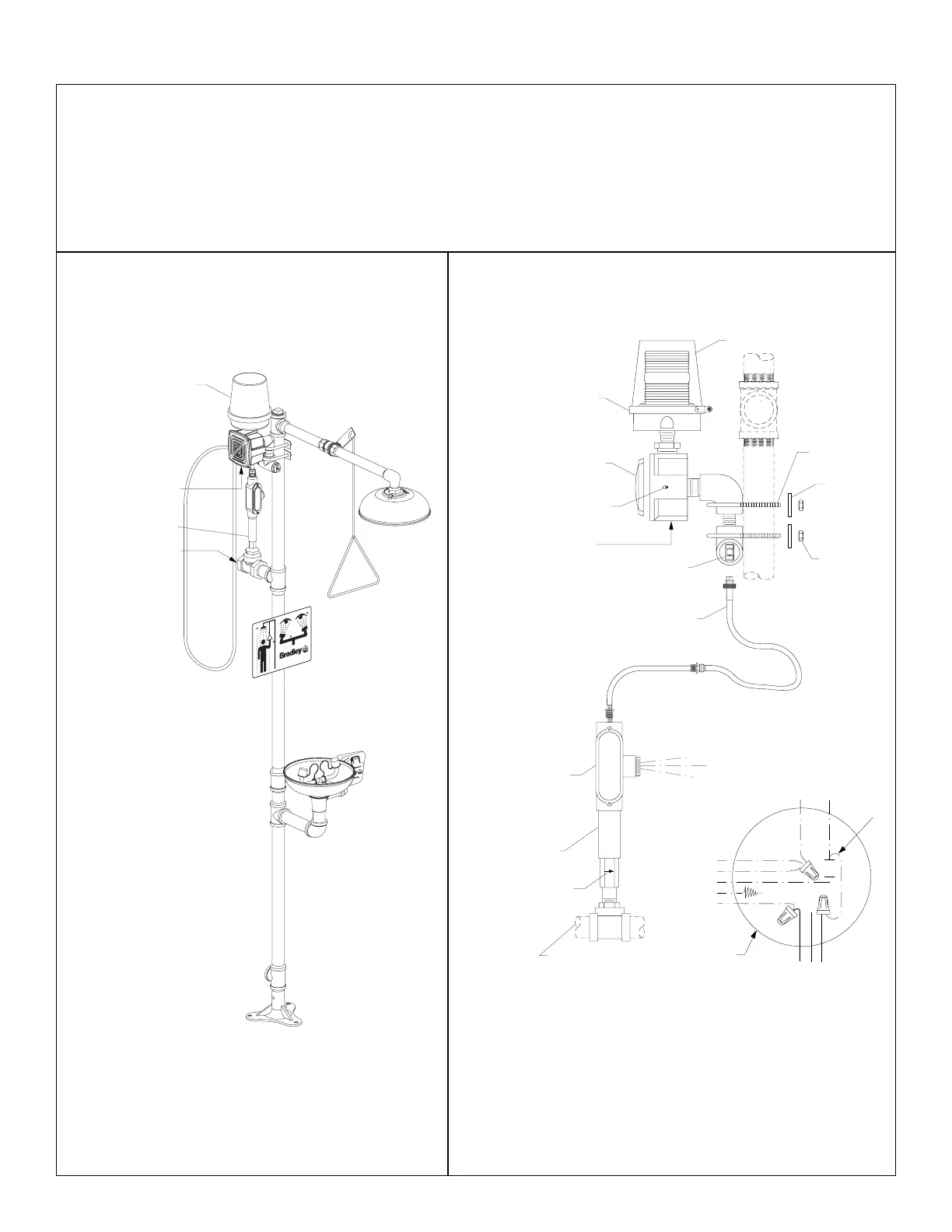

Figura 1
ON
OFF
DUST COVER
STROBELIGHT
ALARM HORN
PLATE
(qty. 2)
NUT
(qty. 4)
U-BOLT
(qty. 2)
ALARM HORN
CUT-OUT SWITCH
WATERPROOF CABLE WITH
QUICK-CONNECT COUPLING
POWER
SUPPLY
ALLEN SCREW
(qty. 2)
WATERPROOF
JUNCTION BOX
FLOW
SWITCH
ARROW MUST
POINT IN
DIRECTION
OF FLOW
RED
BLUE
BLACK
REMOTE SENSING
SWITCH
STROBE
POWER SUPPLY
RED
WHITE
HORN
SOCKET
GRAY
GRAY
GREEN
BLACK
ELECTRICAL
CONNECTIONS
IMPORTANT!
System is prewired. Installer
connects ONLY ground,
black and white wires!
WHITE
1-1/4" HORIZONTAL
SUPPLY
WHITE
GREEN
BLACK
WHITE
Figura 2
Cubierta contra el polvo
Interruptor de flujo
Caja de uniones
impermeable
Al suministro
eléctrico
Alarma
Interruptor de flujo
Al suministro de
agua
Luz
estroboscópica
Tuerca
Suministro eléctrico
Interruptor de corte de
la bocina de la alarma
Perno en U
(cant. 2)
Tornillos Allen
(cant. 2)
Placa
(cant. 2)
(cant. 4)
Bocina de la
alarma
Cable impermeable con
acoplamiento
de conexión rápida
Suministro
horizontal
de 1-1/4"
La flecha debe
apuntar en la
dirección
del flujo
Luz
estroboscópica
Rojo
¡IMPORTANTE!
El sistema viene cableado previamente.
El instalador sólo conecta la tierra y los
cables negro y blanco.
Suministro eléctrico
Conexiones
eléctricas
Blanco
Gris
Gris
Verde
Negro
Interruptor
Sensor
remoto
Negro
Rojo
Azul
Blanco
Enchufe
de la
bocina
Blanco
Blanco Verde Negro
